泰科TE 2289727-8 母端子护套线到线连接器 800V宽温程现货

泰科2289727-8是一款线到线连接器，专为端接电线和电缆设计。其壳体采用紫色母端子护套，结构为单行2位布局，中心间距8mm。电气规格支持800V标称电压架构，并采用180°出线角度以优化空间适应性。端接方法为压接，安装类型为自由悬挂式电缆安装，确保灵活应用。工作温度范围为-40℃至125℃，无屏蔽设计，适用于非密封环境。关键特性包括键控代码H防止错误插接，但不具备位置保证功能，材质符合工业稳定性要求，适用于自动化及电子设备连接场合。

一、2289727-8中文手册

分类	详情

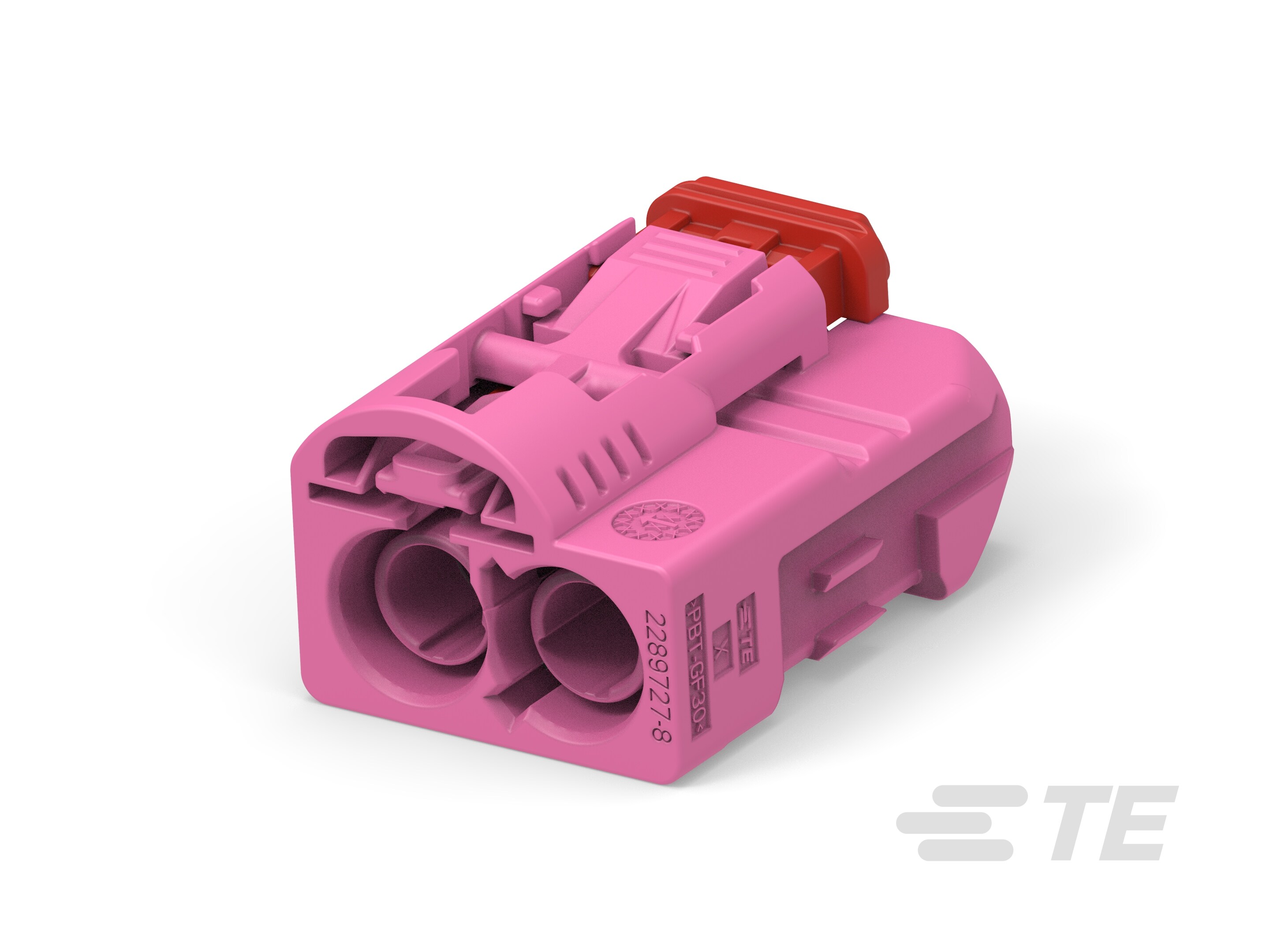

产品图
产品型号	2289727-8
连接器和端子端接到	电线和电缆
连接器系统	线到线
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	2
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	H
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	紫色
中心线（间距）	8mm[.315in]
工作温度（最大值）	125°C[257°F]
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2289727-8现货
原厂手册	2289727-8数据手册.PDF

二、2289727-8配套型号

配套型号	产品图
2289732-8
2289731-8
更多配套型号查询	2289727-8配套型号大全

三、2289727-8适用领域

泰科2289727-8连接器作为线到线连接解决方案，凭借其耐候性设计及高电压承载能力，适配于以下专业场景：

1. 新能源汽车高压系统：

支持800V高压架构及宽温域工作（-40℃至125℃），紫色壳体增强电路识别性，适用于电池管理系统（BMS）、电机控制器等高压线束连接，确保高电流传输稳定性。

2. 工业自动化设备：

180°出线角度优化设备内部布线空间，8mm间距设计兼顾端子隔离与抗干扰性，电缆自由悬挂安装适配机械臂、控制柜等振动环境中的线缆管理需求。

3. 能源基础设施：

耐极端温度特性（125℃峰值）满足光伏逆变器、储能设备机柜内部高温环境，大中心间距布局降低高压电弧风险，紫色外壳便于复杂电气系统检修识别。

4. 特种运输装备电气化：

通过键控代码H防止端子错配，压接端接确保轨道交通、工程车辆等移动设备在持续振动下的电连接可靠性，宽温域覆盖寒带至热带气候应用。

5. 紧凑型电子控制单元：

2位单行紧凑结构适配空间受限的控制器（如充电桩模块、工业PLC），耐高温树脂壳体保障长期运行时的绝缘安全性。

该连接器以抗振动端子锁止、工业级耐候规格及高压防护性能，为关键设备提供免维护电连接方案，紫色壳体设计强化复杂系统中的视觉定位效率。

四、2289727-8常见问题与解决方案

1. 自由悬挂安装导致的机械应力

问题：非固定式电缆安装结构在振动或外力牵引下易发生位移，长期作用可能导致连接器脱落或内部导线断裂。

方案：
