泰科2307199-4是一款单孔位（1行1位）公端子护套型连接器，专为线缆对线缆互连设计。其核心特性包括180°出线角度、压接式线缆端接方式和自由悬挂安装形式，适用于电缆连接场景。该连接器具备密封防护能力（可密封），壳体为酒红紫色，工作温度范围覆盖-40°C至125°C的严苛工业环境。采用键控代码D接口确保防误插，但不提供连接器位置锁定功能。作为非屏蔽型连接器，它适用于要求可靠物理连接及环境耐受性的基础线束应用。
一、2307199-4中文手册
| 分类 | 详情 |
|---|---|

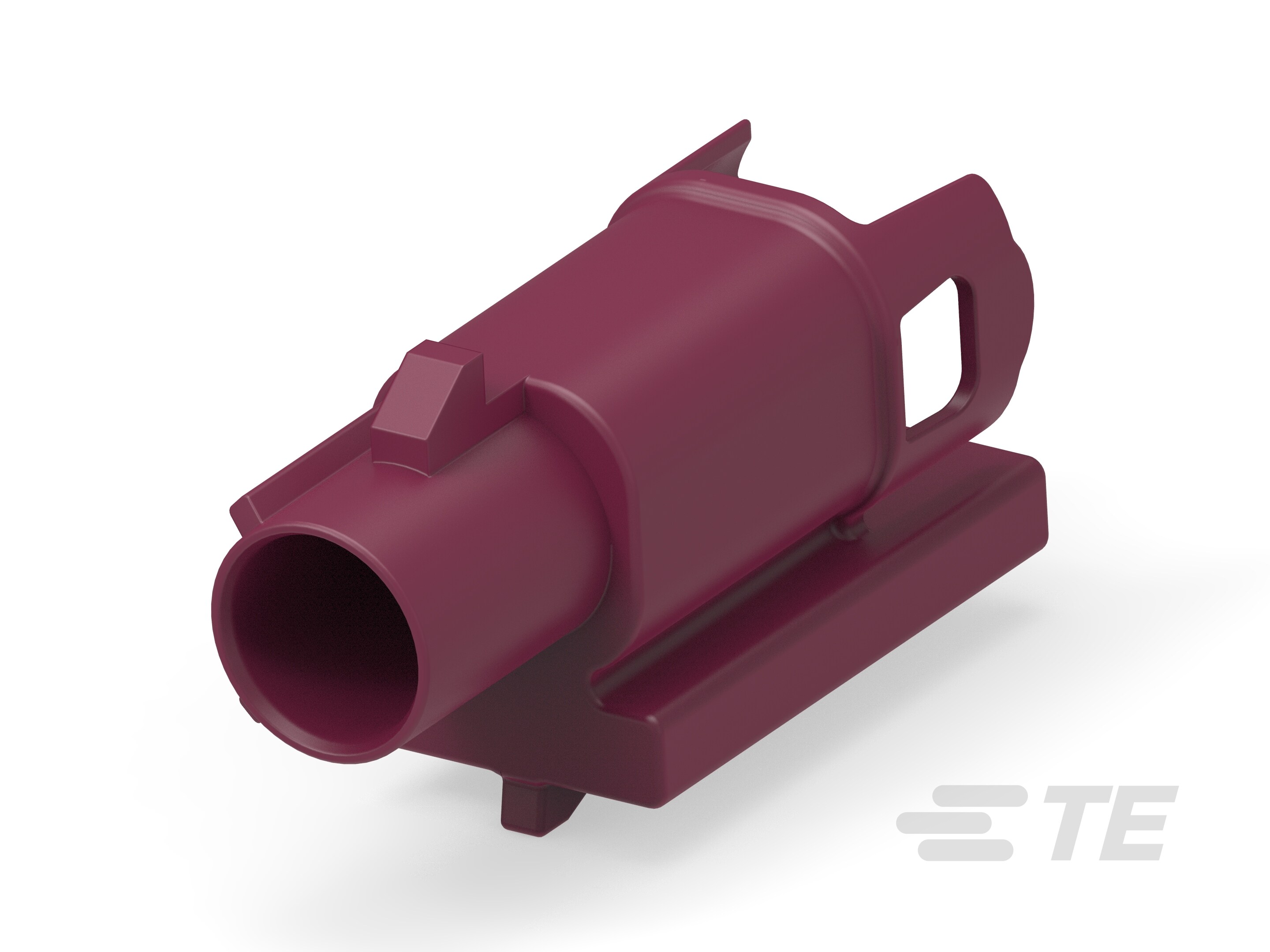

| 产品图 |
|
| 产品型号 | 2307199-4 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 是 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 出线角度 | 180° |
| 连接器和键控代码 | D |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 酒红紫 |
| 工组温度范围 | -40 – 125°C[-40 – 257°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2307199-4现货 |
| 原厂手册 | 2307199-4数据手册.PDF |
二、2307199-4配套型号
| 配套型号 | 产品图 |
|---|---|
| 5-1438911-4 |
 |
| 更多配套型号查询 | 2307199-4配套型号大全 |
三、2307199-4适用领域
泰科2307199-4连接器以其紧凑性、宽温适应性及稳固连接特性，适用于以下专业领域：
1. 工业自动化与设备控制：
单排单位（1×1）结构简化布线布局，180°出线角度优化空间利用率。酒红色壳体结合-40℃至+125℃宽温耐受性，适配PLC控制柜、电机驱动器等易受温度波动影响的工业场景，确保振动环境下的信号稳定性。
2. 汽车与交通运输系统：
键控代码D设计有效防止误插，压接线缆端接方式保障车载线束连接的机械强度。自由悬挂安装特性适用于发动机舱线束、传感器接口等空间受限区域，满足车辆运行中的抗冲击需求。
3. 户外能源基础设施：
IP67级密封防护可抵抗沙尘、湿气侵蚀，酒红色壳体在复杂环境中提供高辨识度。宽温性能（-40℃至+125℃）适配太阳能控制器、充电桩内部等温差显著的应用场景。
4. 严苛工况电气连接：
-40℃起始温度耐受能力使其适用于冷链物流设备、寒带地区工业仪器等低温环境，压接式端接确保长期导电可靠性，避免连接点松动风险。
5. 紧凑型电气控制系统：
单位数设计为继电器、小型控制器等低引脚数设备提供精准点对点连接，自由悬挂结构简化机柜内线缆管理，降低密集布线导致的应力损伤。
该连接器通过键控防错、宽温域稳定性及IP67防护等级，在空间受限与恶劣环境下实现持久可靠的线缆连接，其酒红色壳体进一步强化工业场景中的快速识别能力。
四、2307199-4常见问题与解决方案
1. 安装稳定性不足
问题： 自由悬挂式安装缺乏机械固定点，外部振动或电缆拉力易致连接器位移。
方案： 增设应力消除装置（如卡扣式固定夹或绑带），确保外力作用于加固结构而非端子，或设计支撑支架分散应力。
2. 密封性能下降
问题： 依赖密封面精密贴合实现防护，若安装面污染、密封圈老化或环境湿度过高（＞80%RH）可能导致液体渗透。
方案： 安装前清洁密封面并涂抹硅脂，定期更换密封圈；高湿环境需增设防潮涂层或控制湿度。
3. 端子电气接触异常
问题： 压接高度偏差（超出±0.2~0.5mm公差）或金属氧化导致接触电阻升高。
方案： 采用经校准的压接工具操作，使用接触点专用清洁剂去除氧化层，定期检测端子导电性。
4. 外壳结构损伤
问题： 尼龙材料在连续125℃高温下易软化变形，接触强酸/碱溶剂可能导致化学腐蚀。
方案： 避免长期暴露于极端温度或腐蚀性环境；高温场景替换为金属外壳型号；定期目视检查裂纹或溶胀。
5. 键控对接失效
问题： 键控代码"D"与公端未完全匹配（如异物阻塞或角度偏移），引发物理连接错位。
方案： 强制核验键控代码一致性，使用导向槽辅助工具精确对准，插入后通过"咔嗒"声确认锁扣到位。
关键设计参数参考： 酒红紫色尼龙外壳、180°出线角度、单芯压接端接、自由悬挂安装模式（需额外加固）、工作温度范围-40~125℃、键控代码D。所有解决方案需严格基于此参数框架实施。
