泰科TE 1-2307206-1连接器中文手册_现货采购_配套型号指南
泰科1-2307206-1是一款线到线连接系统的单孔位母端护套，采用胭脂红色壳体设计。其核心特性包括适用于自由悬挂式电缆安装，端子压接端接，支持-40°C至125°C宽温工作环境。该连接器具备密封防护能力，可确保连接位置稳固可靠，但无屏蔽功能。作为电缆安装型连接器件，其紧凑的单行单列结构（1×1）与键控代码L的设计适配性强，主要满足汽车等严苛工况下的电气互连需求。
一、1-2307206-1中文手册
| 分类 | 详情 |
|---|---|

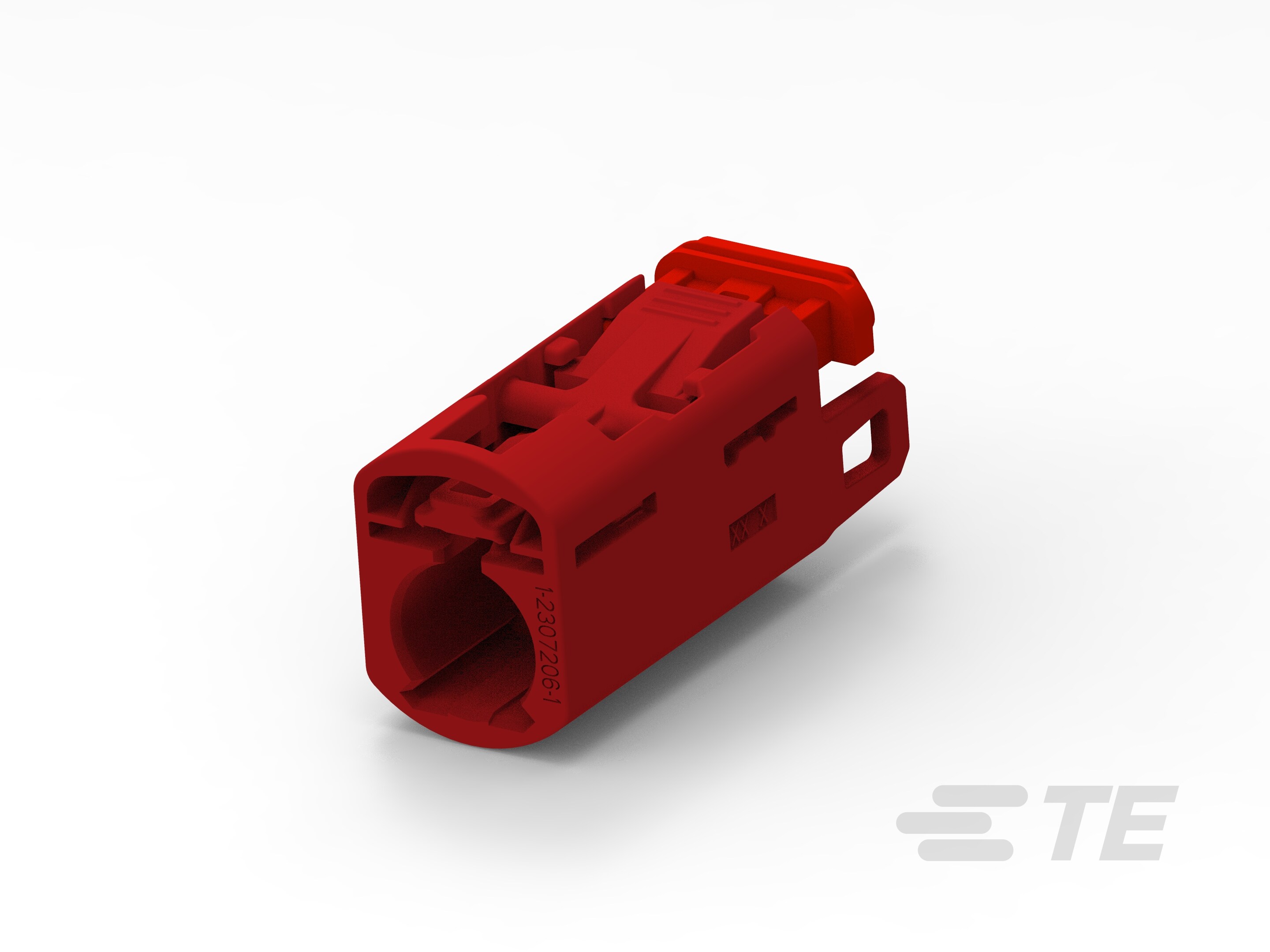

| 产品图 |
|
| 产品型号 | 1-2307206-1 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 线到线 |
| 可密封 | 是 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 连接器和键控代码 | L |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 胭脂红 |
| 工组温度范围 | -40 – 125°C[-40 – 257°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 是 |
| 采购入口 | 1-2307206-1现货 |
| 原厂手册 | 1-2307206-1数据手册.PDF |
二、1-2307206-1配套型号

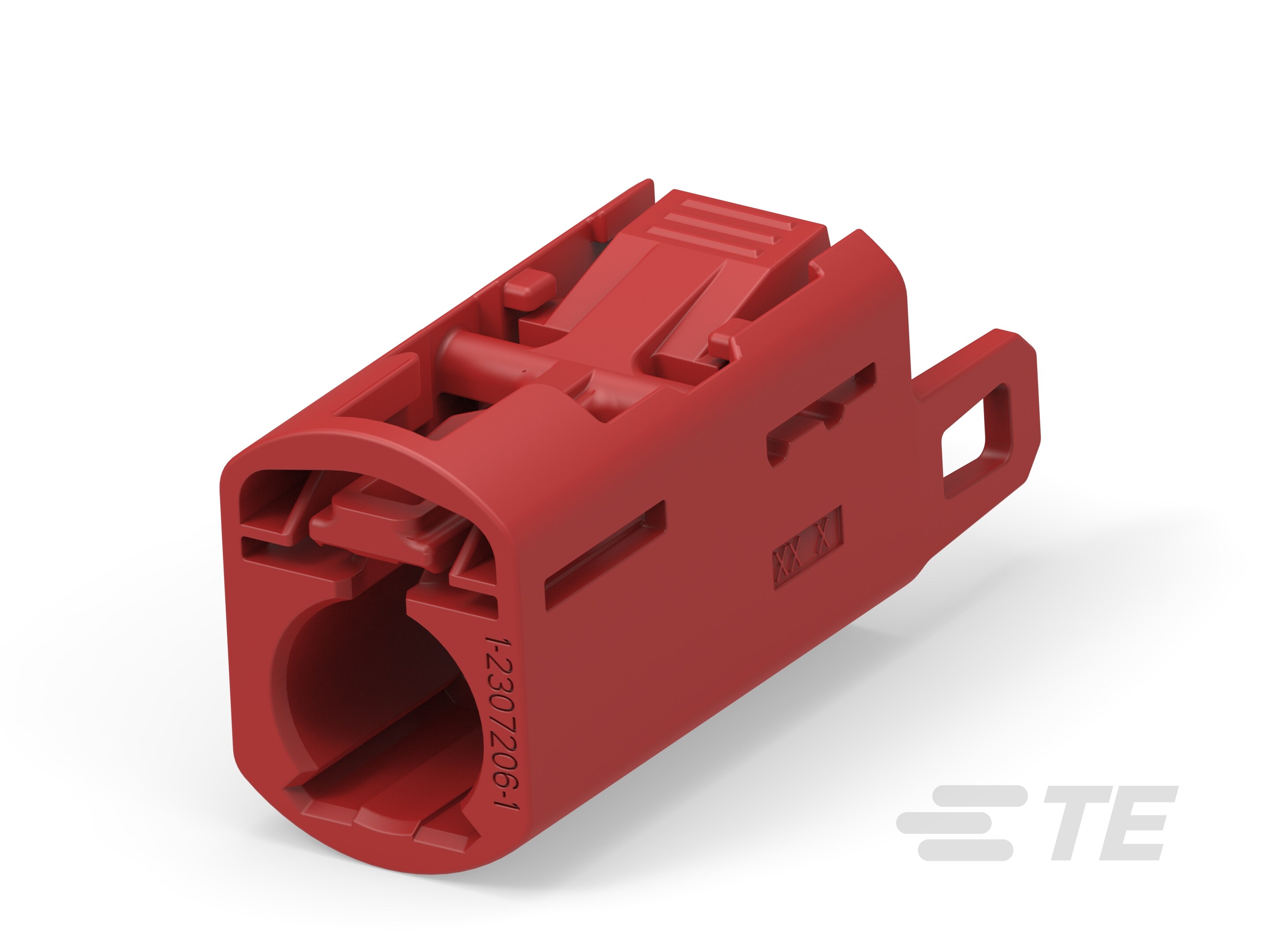

| 配套型号 | 产品图 |
|---|---|
| 1-2307383-1 |
 |
| 更多配套型号查询 | 1-2307206-1配套型号大全 |
三、1-2307206-1适用领域
泰科1-2307206-1连接器凭借其耐温性、可密封设计及键控对准机制，广泛应用于以下领域：
1. 工业自动化与设备控制：工作温度范围-40℃至125℃适配高温、低温环境，IP级密封（推断标准类似IP67）抵御粉尘和湿气，自由悬挂安装方式简化机床、传感器等高振动场景的电缆管理，确保控制信号的稳定传输。
2. 汽车电子系统：键控代码L提供精确对准（防误插），母端子护套设计适配ECU、线束接口等关键组件，耐温范围覆盖极端行车条件（-40℃至125℃），压接端接方法保障信号连接的可靠性，支持行车安全系统的稳定运行。
3. 户外能源与基础设施：可密封特性抵抗雨水、沙尘侵蚀，胭脂红外壳在环境中提供醒目辨识，自由悬挂结构适应太阳能逆变器或风力发电机组的紧凑布局，在恶劣气候下维持耐久连接。
4. 医疗仪器与设备：宽温度范围和密封设计降低内部污染风险，适配监护仪或诊断设备内部布线，易于维护的母端子护套结构支持快速消毒和更换，确保高洁净环境的连续操作。
5. 通信与控制单元：线到线系统支持路由器、工业控制器等设备的单点位连接，1位单行布局简化安装流程，压接端接方法兼顾连接牢固性与效率，在基础信号传输中保持低功耗和高可靠性。
该连接器通过键控L对准保证、耐温材料及密封防护，实现复杂工况下的长期稳定连接，胭脂红外壳进一步优化应用场景的快速识别能力。
四、1-2307206-1常见问题与解决方案
1. 电缆应力集中导致松动
问题：自由悬挂安装时缺乏固定支点，持续振动或外力牵拉易引发连接器位移。
方案：增设应力消除卡扣或扎带固定电缆，确保受力点远离端子接口；在布线路径中设置支撑结构分散机械应力。
2. 密封界面失效风险
问题：IP67防护依赖密封面贴合度，环境湿度＞80%RH或密封面污染可能导致液体渗透。
方案：每月清洁密封槽并使用硅基密封脂增强贴合度；安装后实施气密性测试（建议压力0.3-0.5Bar），控制环境湿度≤75%RH。
3. 母端子压接缺陷
问题：1.2mm母端子压接高度偏差超过±0.2mm公差范围，或铜合金氧化导致电阻升高。
方案：采用闭环压接工具（精度±0.05mm）操作；定期用100%异丙醇擦拭端子，氧化严重时更换符合MIL-STD-1344标准的镀金端子。
4. 尼龙外壳热变形
问题：胭脂红尼龙6/6材料在＞125℃环境或接触有机溶剂时可能发生塑性变形。
方案：避免暴露于酮类/酯类溶剂环境；持续工作温度＞110℃时更换同规格PPS材质外壳（耐温≥200℃），每季度进行外观检查。
5. 键控对准偏差
问题：键控代码L与公端未完全匹配时，强行插拔导致端子错位。
方案：插接前双重验证公/母端键槽方向（代码L对应90°定位角），使用带导向销的安装工具辅助校准。
