端子排型号规格全解析：选型指南、参数对照与应用场景
端子排型号规格的精准解读是电气系统安全性与高效运维的核心前提。面对市场上“PA-10EDG”“TB-6015”“UK16N”等复杂代号，工程师需掌握型号背后的结构类型、电流负载及适用场景逻辑，接插世界网结合国际标准与品牌规范(如菲尼克斯、西门子、速普)，系统拆解端子排型号的命名规则、参数标识与选型依据，助力工业控制柜、新能源设备等场景的精准匹配。
一、基础分类与命名逻辑：型号中的“技术密码”
端子排型号规格的编码体系围绕结构类型与用途展开，需从以下维度解析：
1. 结构类型标识

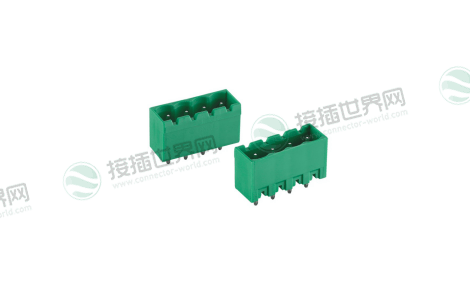

插拔式(PH/PA/SP系列)：
型号首字母“PH”“PA”代表插拔式(如菲尼克斯PA-10EDG)，数字“10”表示额定电流10A，“EDG”指集成接地层。间距参数(3.5mm/5.0mm)直接影响布线密度，适用于PLC控制柜等需频繁维护的场景。
栅栏式(TB/JXP系列)：
型号“TB-6015”中“TB”为栅栏式代号，“60”指60A电流，“15”为15个接线位。螺钉压接结构支持大截面导线(最高300mm²)，专用于配电柜强电固定连接。
导轨式(UK/USK系列)：
如“UK16N”，“UK”表示导轨安装，“16”为电流16A，“N”代表窄体设计(宽度5.2mm)。适配35mm DIN导轨，通过跨接插件(UEB桥接件)横向扩展电路。
2. 功能后缀的深层含义
电流与电压标识：
斜杠前数字标注额定电流(如JTSA-10/12中的“10A”)，高压型号后缀“HV”(如HV-240耐压≥1000V)。
防护特性：
后缀“IP67”(如WECO 327系列)表示防水防尘等级;“V0”(如纳川NC T2.5)符合UL94 V-0阻燃标准。
二、核心参数解析：从电流到间距的对照体系
端子排型号规格的关键参数直接决定电气性能，需结合表格对照：
表：主流端子排型号参数对照表
关键参数选型规则：
1. 电流冗余设计：
负载8A需选10A端子(冗余25%)，铝导体因电阻率高需额外降额15%~20%。
2. 导线匹配：
硬线(如4mm²)对应孔径φ3.2mm(UK系列);
柔性导线选弹簧式端子(如速普SP系列)，避免螺钉松脱。
3. 环境适应性：盐雾环境选镀锡铝导体(如PA-25HV0)，户外场景需IP67防护(如WECO 327)。
三、选型指南：匹配行业需求的四大维度
1. 电气参数严控
高压场景：新能源充电桩需耐压≥1000V型号(如HV-240)，爬电距离>8mm(污染等级Ⅲ)。
大电流承载：栅栏式端子(如TC-2004)支持600A电流，匹配300mm²电缆环形端头。
2. 机械结构适配性
抗振动设计：弹片式端子(速普SP系列)通过弹簧垫片抵御30g加速度振动，适用于轨道交通。
紧凑空间：微型端子(如WUK-2.5)间距≤3.81mm，支持0.14-2.5mm²细导线。
3. 运维效率优化
高频维护：插拔式端子(PH系列)支持免工具热更换，缩短停机时间。
模块化扩展：导轨式端子(UK系列)搭配UEB桥接件横向分配电势。
4. 合规性认证
国内标准：铜导体端子需符合GB/T 14048.7，铝导体需满足GB/Z 14048.24防腐蚀条款。
国际认证：出口设备需具备IEC 60947、UL 1059标识。
四、行业应用案例：型号与场景的精准匹配
1. 工业自动化控制柜
需求：高密度布线、多路信号中转。
方案：导轨式UKJ-2.5M(电流24A，宽5.2mm)，节省40%空间，支持PLC信号集中分配。
2. 电力变电站安全回路
需求：高压隔离、防误操作。
方案：栅栏式JXP-9.5(电流20A)，强制OT接线试验端子，对地距离≥350mm(国标)。
3. 新能源电池包连接
需求：大电流、抗振动。
方案：TC-2004平板螺钉端子(600A)，匹配300mm²电缆，分散机械应力。
五、技术演进与未来趋势
1. 连接技术革新：
Push-in直插技术：免工具接线(如菲尼克斯直插端子)，效率提升300%，写入新版标准草案。
2. 智能化升级：
集成LED状态指示端子(如魏德米勒智能系列)，实时反馈电路故障，推动预测性维护。
3. 定制化制造：
C2M模式(如上海联捷)支持多角度进线、法兰固定等柔性方案。
端子排型号规格的深度解读，是电气系统安全连接与高效运维的基石。从插拔式端子的快速维护到栅栏式的大电流承载，每一组编码都凝练了电流冗余、环境适配、功能扩展的工程智慧。工程师需紧扣行业场景需求，综合参数表与选型逻辑，规避误匹配风险。随着免工具连接(Push-in技术)与智能化诊断的普及，端子排正驱动电气工程向高效化、低维护化跃迁。唯有精准掌握型号规格的内涵，方能为系统构建可靠的技术底座。
