端子排型号含义全解析：字母数字编码规则与选型指南

端子排型号的含义直接关系到电气连接的可靠性与安全性。面对市场上“PH-10EDG”“JXP-9.5”“UK16N”等复杂代号，工程师需掌握型号背后的电流负载、结构类型及适用场景逻辑，接插世界网结合国际标准与品牌规范，系统拆解端子排型号的命名规则、参数标识与选型依据，助力工业自动化、电力系统等领域的精准匹配。

一、端子排型号的基础框架：分类与命名逻辑

端子排型号的含义需从其分类结构切入。根据连接方式与用途，主流类型及型号特征如下：

1. 结构类型标识

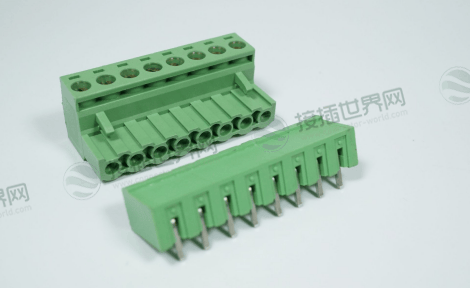

插拔式(PH/PA/SP系列)：

型号首字母“PH”“PA”代表插拔式(如菲尼克斯PA-10EDG)，数字“10”表示额定电流10A，“EDG”指带接地功能。间距参数(3.5mm/5.0mm)影响布线密度，适用于控制柜频繁插拔场景。

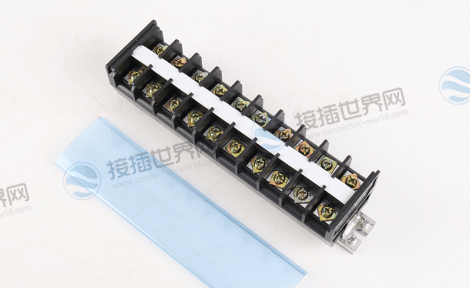

栅栏式(TB/JXP系列)：

型号“TB-6015”中“TB”为栅栏式代号，“60”指额定电流60A，“15”为接线位数。专用于配电柜强电固定连接，支持大截面导线(最高300mm²)。

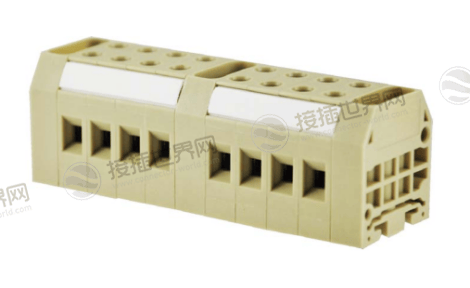

导轨式(UK/USK系列)：

如“UK16N”，“UK”表示导轨安装，“16”为电流16A，“N”代表窄体设计(宽度5.2mm)。适配35mm DIN导轨，模块化扩展性强。

2. 用途场景标识

高压型号(HV系列)：

耐压≥1000V，如“HV-240”用于新能源汽车电池包，绝缘隔板设计防电弧。

微型端子(WUK系列)：

间距≤3.81mm(如WUK-2.5)，支持0.14-2.5mm²细导线，适用于精密仪器。

二、型号编码解析：字母与数字的深层含义

型号中的字母数字组合对应具体技术参数，需分三层次解读：

1. 企业系列代码

型号前2-4位字母通常标识厂商系列，例如：

“JTSA”：接插件端子排A型(企业自定义);

“SP475”：速普(SUP)插拔式第475代产品。

2. 核心参数代码

额定电流：斜杠前数字直接标注电流值(单位A)。例如“JTSA-10/12”中“10”表示10A电流;若标注“4EN”(如联捷端子)，则“4”代表接触面积4mm²(间接关联电流)。

接线位数：斜杠后数字表示端子数量，如“/12”即12位端子排。

3. 功能与特性后缀

接地标识：后缀“G”或“EDG”(如PA-10EDG)表示带接地层。

防护等级：后缀“IP67”(如WECO 327系列)表示防水防尘等级。

认证标识：后缀“EX”代表防爆认证(如CTS微型端子)。

表：主流端子排型号参数对照表

三、关键参数对选型的影响：从电流到环境认证

端子排型号的含义最终需服务于选型决策，四大核心参数决定匹配度：

1. 电流与电压的冗余设计

电流冗余：负载8A需选10A端子(冗余25%)，避免温升超标。例如JX2-10□□系列专为10A设计。

电压等级：新能源高压场景(如充电桩)需选耐压≥1000V型号，爬电距离>8mm(污染等级Ⅲ)。

2. 导线匹配规则

导线截面积需与端子孔径匹配：如0.5-4mm²导线对应φ3.2mm孔径(UK系列)。

柔性导线：选弹簧式端子(如速普SP系列)，避免螺钉压接松脱。

3. 防护与环境认证

防护等级：户外设备选IP67(如WECO 327)，盐雾环境寿命提升3倍;化工防爆场景需ATEX认证。

材料阻燃：后缀“V0”(如纳川NC T2.5)符合UL94 V-0阻燃标准。

4. 扩展与维护需求

模块化扩展：导轨式端子(UK系列)搭配UEB桥接件横向扩展电路。

快速维护：插拔式端子(PH/PA型)支持带电更换，后缀“D”代表快拆设计。

四、行业应用案例：型号与场景的精准匹配

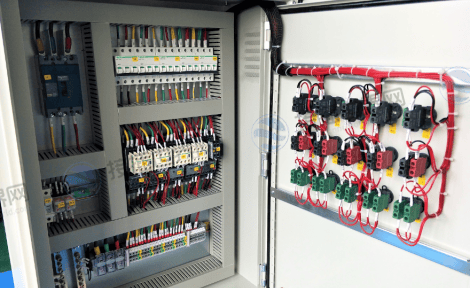

1. 工业自动化控制柜

场景需求：高密度布线、频繁调试。

型号方案：导轨式UKJ-2.5M(电流24A，宽度5.2mm)，节省40%空间，支持PLC多路信号中转。

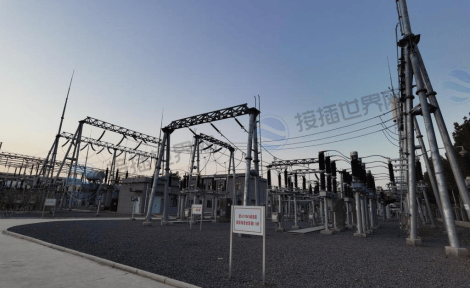

2. 电力变电站安全回路

场景需求：高压隔离、防误操作。

型号方案：栅栏式JXP-9.5(电流20A)，强制OT接线试验端子，对地距离≥350mm(国标附录A)。

3. 新能源电池包连接

场景需求：大电流、抗振动。

型号方案：TC-2004平板螺钉端子(电流600A)，匹配300mm²电缆，环形端头分散机械应力。

端子排型号的含义远非简单的字母数字组合——它是电气安全的技术密码与设计落地的工程语言。从“PA-10EDG”的插拔式便捷维护，到“JXP-9.5”的电网级安全隔离，再到“TC-2004”的百安级电流承载，每一组编码背后都是对电流冗余、环境适配、功能扩展的精密考量。掌握型号解读逻辑，工程师可精准匹配工业、电力、新能源等场景需求，规避选型风险。随着智能化端子(如状态指示型)与免工具连接技术的普及，型号体系将持续演进，而理解编码本质仍是实现可靠连接的第一基石。
