端子排型号怎么看?快速解读字母数字编码、选型参数与避坑指南
端子排型号怎么看?这是电气工程师选型时面临的核心难题。面对“PA-10EDG”“JXP-9.5”“UK16N”等复杂代号，型号中的字母标识、数字参数及功能后缀直接关联电流负载、防护等级与应用场景，接插世界网将系统拆解端子排型号的命名逻辑，结合国际标准与行业实践(如GB/T 14048.7)，提供从参数解析到场景匹配的全流程指南，规避误选导致的温升超标、接触不良等风险。
一、型号基础结构：字母与数字的“三层解码法”
端子排型号怎么看?需从编码的三大层级切入：
1. 首字母：结构类型标识

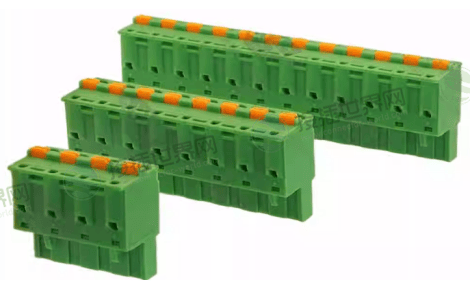

插拔式(PH/PA/SP)：如“PA-10EDG”，“PA”代表插拔式端子，适用于控制柜频繁维护场景。

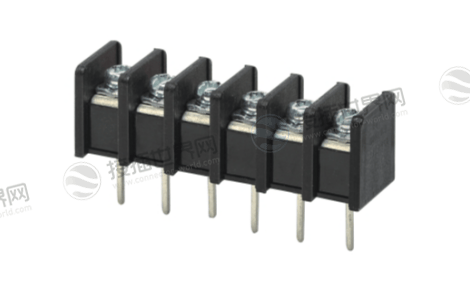

栅栏式(TB/JXP)：如“JXP-9.5”，“JXP”表示栅栏式螺钉固定，专用于配电柜强电连接。
导轨式(UK/USK)：如“UK16N”，“UK”指适配35mm DIN导轨的模块化端子。
2. 中部数字：核心性能参数
额定电流：斜杠前数字直接标注电流值(单位A)。例如“TB-6015”中“60”表示60A电流。
接线位数/接触面积：斜杠后数字表示端子数量(如“/12”为12位)，或标注接触面积(如“4EN”代表4mm²)。
3. 后缀：功能与认证
防护标识：“IP67”表示防水防尘(如WECO 327系列)，“V0”为阻燃等级。
特殊功能：“EDG”表示集成接地层(如PA-10EDG)，“EX”代表防爆认证。
二、关键参数解析：从电流到间距的选型依据
端子排型号怎么看?需重点匹配以下参数：
1. 电流与电压冗 余设计
电流冗余：负载8A需选10A端子(冗余25%)，铝导体因电阻率高需额外降额15%~20%。
高压场景：新能源设备选耐压≥1000V型号(如后缀“HV”)，爬电距离需>8mm(污染等级Ⅲ)。
2. 导线匹配规则
3. 环境适应性标识
户外场景：后缀“IP67”(如WECO 327)耐盐雾寿命提升3倍。
高振动场景：弹片式端子(速普SP系列)抗30g加速度振动。
三、典型型号对照表：主流场景速查指南
表：六大类端子排型号参数与场景匹配
四、选型避坑指南：四大常见误区破解
1. 误区：忽略电流冗余
风险：满负载运行导致温升超标(国标要求温差≤60K)。
对策：负载电流8A需选10A端子，铝导体额外降额15%。
2. 误区：混淆导线兼容性
风险：软线接入螺钉端子易松脱，引发接触不良。
对策：柔性导线强制选用弹簧端子(如SP系列)，或加装OT端头。
3. 误区：忽视环境认证
风险：盐雾环境未选镀锡端子导致锈蚀，户外IP20端子进水短路。
对策：化工场景认准“EX”防爆标识，户外选IP67防护(如WECO 327)。
4. 误区：功能扩展预留不足
风险：未预留备用端子或桥接位，后期改造困难。
对策：导轨式端子(UK系列)预留20%备用位，搭配UEB跨接件横向扩展。
五、行业应用案例：型号解读实战
1. 变电站电流回路
需求：高压隔离、防误操作。
型号方案：JXP-9.5(栅栏式，20A)
解读：电流回路强制OT试验端子，对地距离≥350mm(国标)。
2. 新能源电池包连接
需求：大电流、抗振动。
型号方案：WECO 329系列(125A，IP67)
解读：后缀“IP67”适应车载环境，环形端头分散机械应力。
3. 精密仪器信号传输
需求：高密度、细导线支持。
型号方案：WUK-2.5(微型端子，间距3.81mm)
解读：支持0.14-2.5mm²细导线，后缀数字“2.5”指额定电流。
端子排型号怎么看?其本质是破解结构类型、性能参数、环境认证三位一体的“技术密码”。从“PA-10EDG”的接地防护到“JXP-9.5”的电网级安全隔离，每一组编码都凝练了电气安全的底层逻辑。工程师需紧扣电流冗余、导线匹配、防护等级三大维度，结合场景需求(如新能源高压、轨道交通抗振)精准选型。随着免工具插拔(Push-in技术)与智能端子的普及，型号体系将持续升级，而掌握解码方法论始终是构建可靠电气连接的第一基石。
