端子排型号对照表大全：选型指南、参数解析与应用场景速查
端子排型号对照表是电气工程师选型与采购的核心工具。面对市场上“PA-10EDG”“TB-6015”“UK16N”等复杂代号，工程师需精准解读型号中的电流负载、结构特性及适用场景，接插世界网整合国际品牌(菲尼克斯、WECO、速普)的规格数据，分类解析型号编码规则，并提供场景化选型逻辑，助力规避误匹配导致的温升超标、接触不良等风险。
一、型号命名规则：解码字母数字的“技术密码”
端子排型号对照表的构建需从型号编码逻辑切入，不同结构类型的标识规则如下：
1. 结构类型标识符

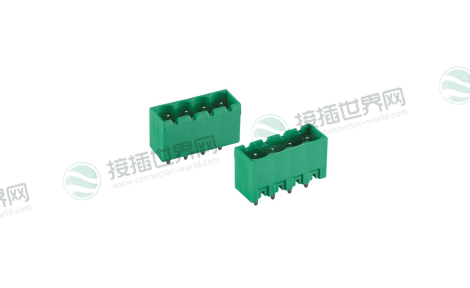

插拔式(PH/PA/SP系列)：
首字母“PH”“PA”代表插拔式(如菲尼克斯PA-10EDG)，数字“10”表示额定电流10A，“EDG”指集成接地层，后缀“V0”标识阻燃等级(如日成PA-2.5V0)。
栅栏式(TB/JXP系列)：
代号“TB”“JXP”开头(如TB-6015)，斜杠前数字“60”为电流值(60A)，斜杠后“15”为接线位数，适用于配电柜强电固定连接。

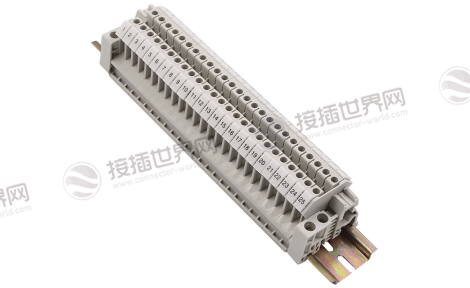

导轨式(UK/USK系列)：
如UK16N，“UK”表示导轨安装，“16”为电流16A，“N”代表窄体设计(宽度5.2mm)，适配35mm DIN导轨。
2. 功能与性能后缀
高压标识：后缀“HV”表示耐压≥1000V(如PA-25HV0支持101A电流，用于新能源高压场景)。
防护等级：后缀“IP67”(如WECO 327系列)适用于户外设备，耐盐雾寿命提升3倍。
二、主流型号参数对照表：电流、间距与导线匹配
以下汇总六大类端子排的核心参数，为选型提供数据支撑：
关键参数解析：
1. 电流冗余原则：负载8A需选10A端子(冗余25%)，铝导体因电阻率高需额外降额15%~20%。
2. 导线匹配规则：
硬线(如4mm²)对应孔径φ3.2mm(UK系列);
柔性导线选弹簧式端子(如速普SP系列)，避免螺钉松脱。
3. 间距与空间优化：微型端子(如WUK-2.5)间距≤3.81mm，支持0.14-2.5mm²细导线，适用于精密仪器。
三、选型指南：四维匹配行业需求
1. 电气参数严控
高压场景：新能源逆变器需耐压≥1000V型号(如HV-240)，爬电距离>8mm(污染等级Ⅲ)。
大电流承载：栅栏式端子(如TC-2004)支持600A电流，匹配300mm²电缆环形端头，分散机械应力。
2. 环境适应性设计
3. 运维效率优化
高频维护场景：插拔式端子(如菲尼克斯PA系列)支持带电热更换，缩短停机时间。
模块化扩展：导轨式端子(UK系列)搭配UEB桥接件横向扩展电路，替代额外布线。
4. 合规性认证
国标强制要求：铜导体端子需符合GB/T 14048.7，铝导体需满足GB/Z 14048.24防腐蚀条款。
国际认证：出口设备需具备UL 1059、IEC 60947标识(如WECO 327系列通过UL/VDE认证)。
四、行业应用案例：型号与场景的精准匹配
1. 工业自动化控制柜
需求：高密度布线、多路信号中转。
方案：导轨式UKJ-2.5M(电流24A，宽5.2mm)，比传统端子节省40%空间，支持PLC信号集中分配。
2. 电力变电站安全回路
需求：高压隔离、防误操作。
方案：栅栏式JXP-9.5(电流20A)，强制OT接线试验端子，对地距离≥350mm(国标附录A)。
3. 新能源电池包连接
需求：大电流、抗振动。
方案：WECO 329系列(125A)或TC-2004(600A)，匹配50mm²粗线径电缆，环形端头分散应力。
端子排型号对照表不仅是参数索引，更是电气安全的设计地图。从插拔式端子的敏捷维护到栅栏式的百安级承载，每一组型号都凝练了电流冗余、环境适配、扩展灵活性的工程智慧。工程师需紧扣行业场景(如工业控制柜的高密度、变电站的高压隔离)，结合电流冗余原则与防护等级要求，借助对照表实现精准匹配。未来，随着免工具连接(Push-in技术)与智能诊断端子的普及，型号体系将持续升级，而掌握核心参数逻辑仍是构建可靠电气系统的第一基石。
