泰科TE 2307207-1连接器中文手册_现货采购_配套型号指南

泰科2307207-1是一款单芯线到线同轴电缆连接器，采用180°出线设计的母端子护套结构。其乌黑色壳体支持自由悬挂式安装，适用于同轴电缆的压接端接。该连接器具备密封性能，可在-40°C至125°C的宽温域环境中稳定工作，并能有效保证接口位置的机械稳定性。专为单线位连接场景设计，符合工业级应用需求。

一、2307207-1中文手册

分类	详情

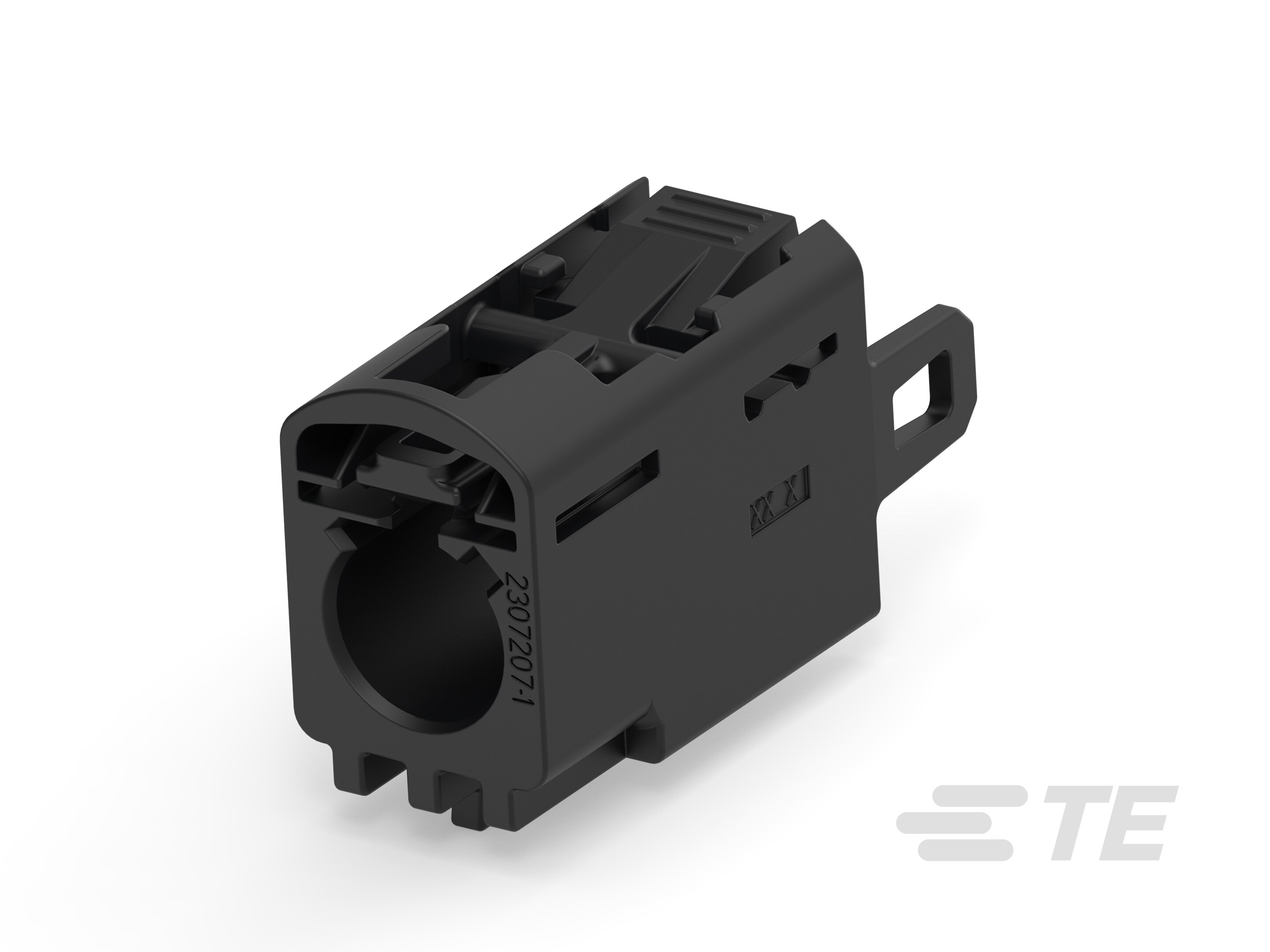

产品图
产品型号	2307207-1
连接器和端子端接到	电线和电缆
连接器系统	线到线
可密封	是
连接器和壳体类型	母端子护套
行数	1
位数	1
出线角度	180°
连接器和键控代码	A
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	乌黑色
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	是
采购入口	2307207-1现货
原厂手册	2307207-1数据手册.PDF

二、2307207-1配套型号

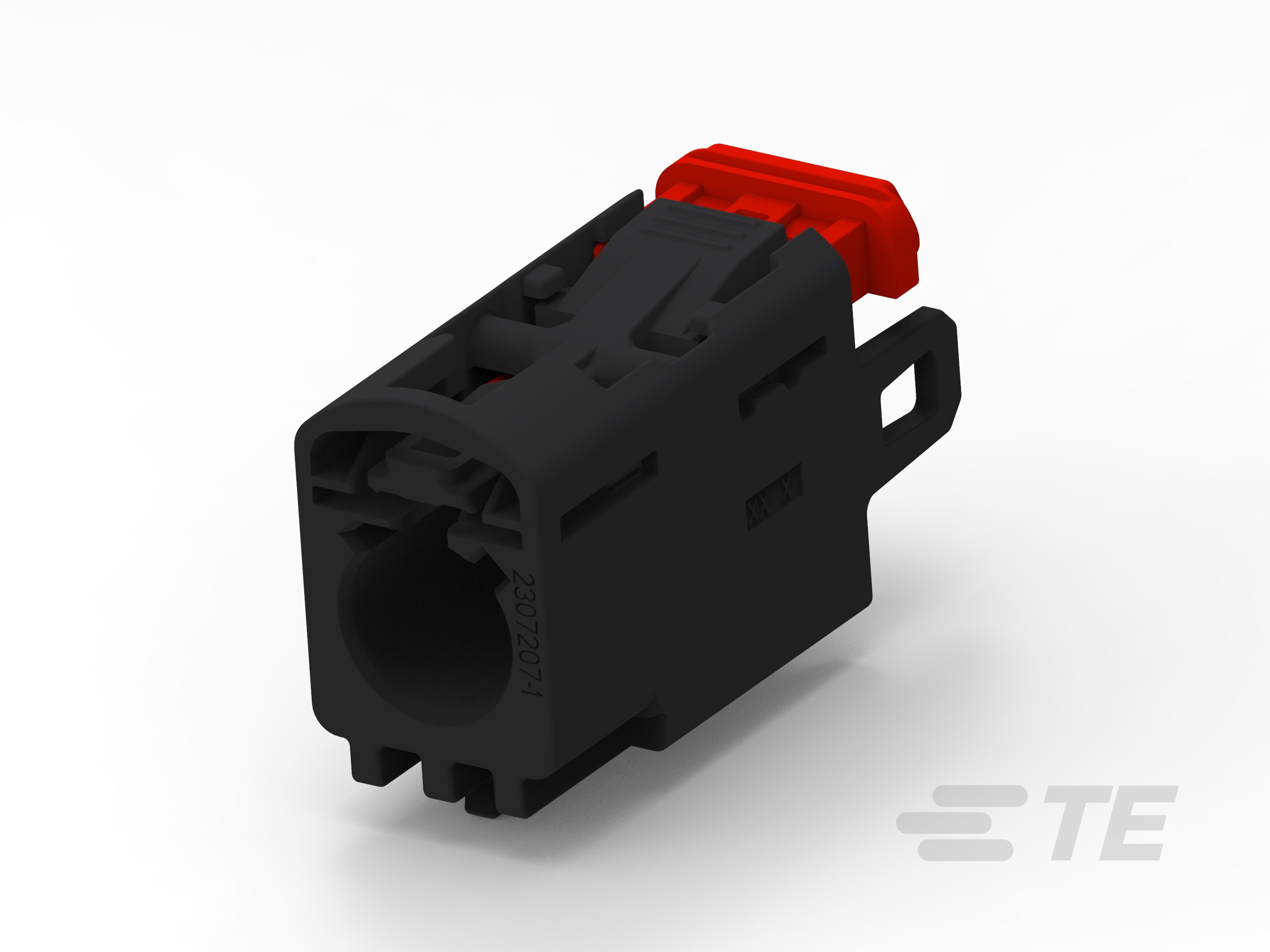

配套型号	产品图
2307361-1
更多配套型号查询	2307207-1配套型号大全

三、2307207-1适用领域

泰科2307207-1连接器凭借其耐高温性、结构稳定性及信号完整性，适用于以下专业领域：

1. 高温工业场景

工作温度范围（-40℃至125℃）适应严苛工况，母端子护套与自由悬挂安装设计支持产线设备、机械臂控制等高热环境下的稳定线缆连接，确保传感器信号与电源传输可靠性。

2. 汽车动力系统

单行单位精准对准与连接器位置保证功能（CPA）防止行驶振动导致端子松动，适用于ECU线束、车载逆变器等关键模块，保障高频信号传输精准度。

3. 高频通信设备

同轴电缆兼容性支持射频信号低损耗传输，180°出线角度适配基站天线、路由器内部紧凑空间布线，平衡电磁屏蔽需求与安装灵活性。

4. 精密医疗设备

宽温域性能满足灭菌消毒流程要求，可维修结构与密封特性（支持可密封设计）降低设备内部液体渗入风险，适用于监护仪内部线缆管理。

5. 户外能源设施

自由悬挂安装方式简化太阳能控制器、储能设备线缆布局，乌黑色外壳抗紫外线老化，耐极端温度特性保障沙漠、寒带等场景的长期运行。

该连接器通过耐高温材料、同轴信号优化及机械稳固设计，在振动、温度交变等复杂场景中实现高精度电气连接，CPA机构进一步强化振动环境下的物理可靠性。

四、2307207-1常见问题与解决方案

1. 安装松动或脱落

问题：电缆安装（自由悬挂）缺乏刚性支撑点，受振动或外力拉扯易移位。

方案：增加应力消除卡扣或绑带固定线缆根部，或加装支撑架分散机械应力，确保线缆受力≤5N。

2. 密封性不足

问题：IP67防护依赖密封面贴合，若安装面污染或环境湿度过高（>80%RH）可能渗液。

方案：安装前用无绒布清洁密封面，定期检查硅胶密封圈弹性（建议每6个月更换），控制湿度≤80%RH。

3. 端子接触不良

问题：1.2mm母端子压接高度超差（公差±0.2mm）或氧化导致电阻升高。

方案：使用AMP压接工具按高度规范操作，专用铜刷清理氧化层；接触电阻>5mΩ时更换端子。

4. 外壳高温变形

问题：尼龙6/6壳体在极限温度（125℃）或接触酸/碱液体时软化变形。

方案：避免暴露于pH<4或>12的环境，长期>105℃工况改用金属外壳型号（如2307207-2）。

5. 键控对准偏差

问题：键控代码A与公端未对齐（如误接代码B），导致端子错位插损。

方案：安装前核验公/母端键控代码一致性（本型号固定代码A），使用导向销辅助轴向对准。

关键产品参数快速定位

| 特性 | 参数值 |

|| 键控代码 | A |

| 安装方式 | 电缆安装（自由悬挂） |

| 端子类型 | 1.2mm母端子压接 |

| 温度范围 | -40–125°C（-40–257°F） |

| 密封等级 | IP67（需正确安装） |
