泰科TE 1-2307207-0连接器中文手册_现货采购_配套型号指南
泰科1-2307207-0是一款单行单位母端子护套型线到线连接器，具备180°出线角度和压接端接功能，适用于同轴电缆的自由悬挂安装。其可密封设计配合-40至125°C宽工作温度范围，确保在恶劣环境下可靠稳定运行，支持高效信号传输和机械耐用性。专为汽车电气系统、工业自动化等需要高可靠性和位置锁定能力的应用场景优化。
一、1-2307207-0中文手册
| 分类 | 详情 |
|---|---|

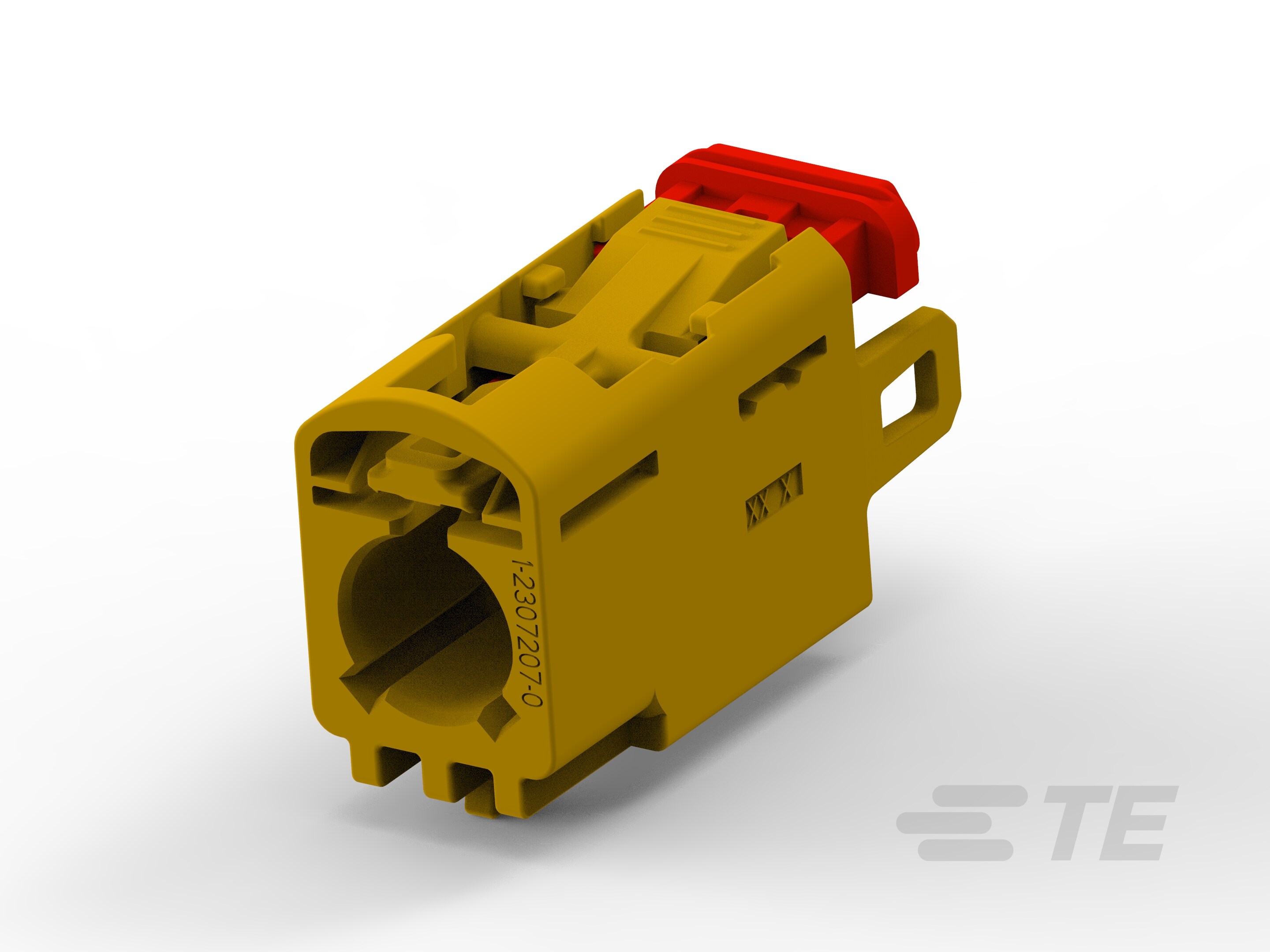

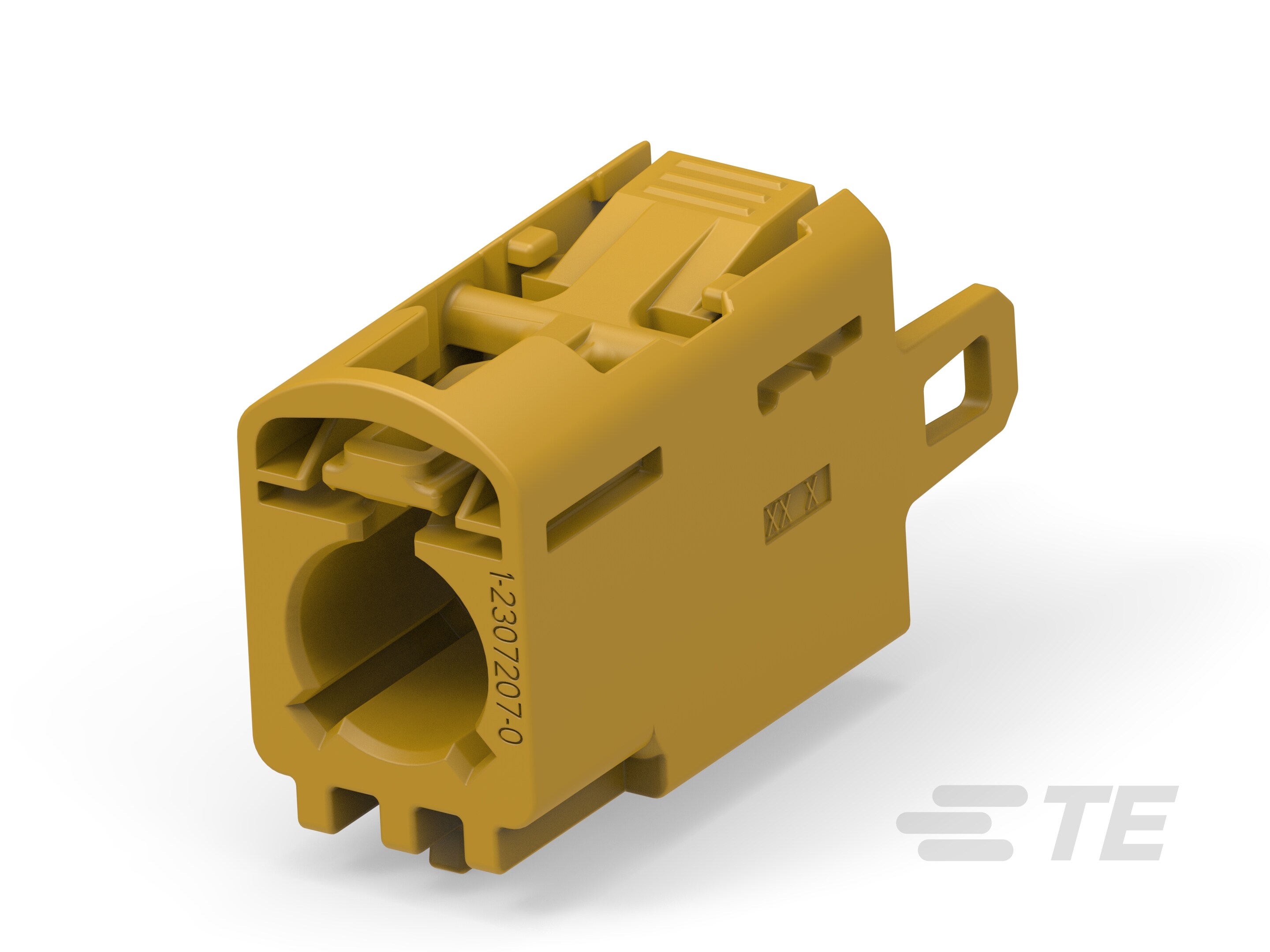

| 产品图 |
|
| 产品型号 | 1-2307207-0 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 线到线 |
| 可密封 | 是 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 出线角度 | 180° |
| 连接器和键控代码 | K |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 咖喱色 |
| 电缆类型 | 同轴 |
| 工组温度范围 | -40 – 125°C[-40 – 257°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 是 |
| 采购入口 | 1-2307207-0现货 |
| 原厂手册 | 1-2307207-0数据手册.PDF |
二、1-2307207-0配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2307361-0 |
 |
| 更多配套型号查询 | 1-2307207-0配套型号大全 |
三、1-2307207-0适用领域
泰科1-2307207-0连接器凭借其宽温耐受性、高防护等级及专业结构设计，适用于以下核心领域：
1. 工业自动化设备：
IP67密封与-40℃~125°C宽温范围适应车间粉尘、高温及振动环境，同轴电缆压接端接确保传感器信号与设备控制链路的长期稳定传输，自由悬挂安装方式满足灵活布线需求。
2. 汽车电子系统：
键控代码K设计杜绝端子错插风险，咖喱色壳体提升装配辨识度，支持车载ECU、线束接口等关键部位连接，180°出线角度优化线缆走向空间，保障行车电子系统的安全性与可靠性。
3. 户外能源设施：
IP67防护有效抵御雨水沙尘侵蚀，自由悬挂结构适配太阳能逆变器、风力发电机组等设备的紧凑电缆布局，宽温性能（-40℃~125°C）应对极端温差环境，同轴电缆兼容性支持高效电力传输。
4. 精密医疗仪器：
密封结构规避液体渗入风险，可维修性简化医疗设备内部线缆的消毒维护流程，宽温范围适配灭菌环境需求，确保监护设备、诊断仪器等关键信号的高完整性传输。
5. 通信基础设施：
单行单点布局（同轴电缆适配）优化高频信号传输路径，180°出线减少空间占用，适用于基站内部直连线缆、路由器设备等高密度场景，防护性能延长设备户外部署寿命。
该连接器通过键控防误插、应力消除结构及IP67防护，在复杂工况下实现高效可靠连接，咖喱色外壳进一步提升工业场景的快速定位能力。
四、1-2307207-0常见问题与解决方案
1. 自由悬挂安装振动松动
问题：电缆安装缺乏机械固定点，外力或设备振动易引发连接器位移。
方案：增设应力消除卡扣或束线绑带，优化电缆走线弧度；重载场景下配置导轨支架分散应力。
2. 同轴电缆密封失效
问题：IP67防护依赖密封面完全贴合，粉尘潮气渗透可能损毁同轴信号传输。
方案：安装前清洁密封槽并涂覆硅脂，维持环境湿度≤80%RH；定期检查密封圈弹性。
3. 母端子压接阻抗异常
问题：1.2mm端子压接高度超差(＞±0.2mm)或氧化导致接触电阻增大。
方案：使用量规控制压接高度，采用非研磨型接触件清洁剂处理氧化层；同轴电缆剥离长度需精准匹配端子进深。
4. 尼龙外壳高温变形
问题：125℃临界工况下尼龙6/6材料可能软化变形。
方案：持续工作温度＞110℃时更换金属外壳型号；强腐蚀环境每周目视检查壳体完整性。
5. 键控代码对接错位
问题：K型键控槽未与公端精确嵌合，导致插拔阻力异常或端子受力。
方案：预安装阶段通过放大镜核对键控标识；采用导正销辅助轴向对准，确保端子无偏斜接触。
关键参数提醒：同轴电缆适配压接需专用工具；极限温度下建议降额20%使用；键控代码"K"为唯一匹配标识。
