泰科TE 2307361-7连接器中文手册_现货采购_配套型号指南
泰科2307361-7是一款高性能单孔位线对线连接器，专为800V电压架构设计。其采用蓝灰色母端子护套结构，支持180°出线角度和压接式电缆端接方式。该连接器具备可密封特性，防护等级满足-40°C至125°C宽温域工作环境需求，并集成电磁屏蔽功能。兼容FAKRA标准，适用于同轴电缆的信号传输应用，其插孔设计（直径0.5mm）和键控代码14确保精准对接。壳体通过连接器位置保障装置提供可靠锁止，适用于车载电缆自由悬挂安装场景。
一、2307361-7中文手册
| 分类 | 详情 |
|---|---|
| 产品图 |
|
| 产品型号 | 2307361-7 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 是 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 标称电压架构(V) | 800 |
| 出线角度 | 180° |
| 连接器和键控代码 | 14 |
| 接合插针直径(mm) | .5 |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 蓝灰色 |
| 工作温度（最大值） | 125°C[257°F] |
| 电缆类型 | 同轴 |
| 工组温度范围 | -40 – 125°C[-40 – 257°F] |
| 屏蔽 | 是 |
| 电路应用 | Signal |
| 与机构/标准产品兼容 | FAKRA |
| 能够保证连接器位置 | 是 |
| 采购入口 | 2307361-7现货 |
| 原厂手册 | 2307361-7数据手册.PDF |
二、2307361-7配套型号

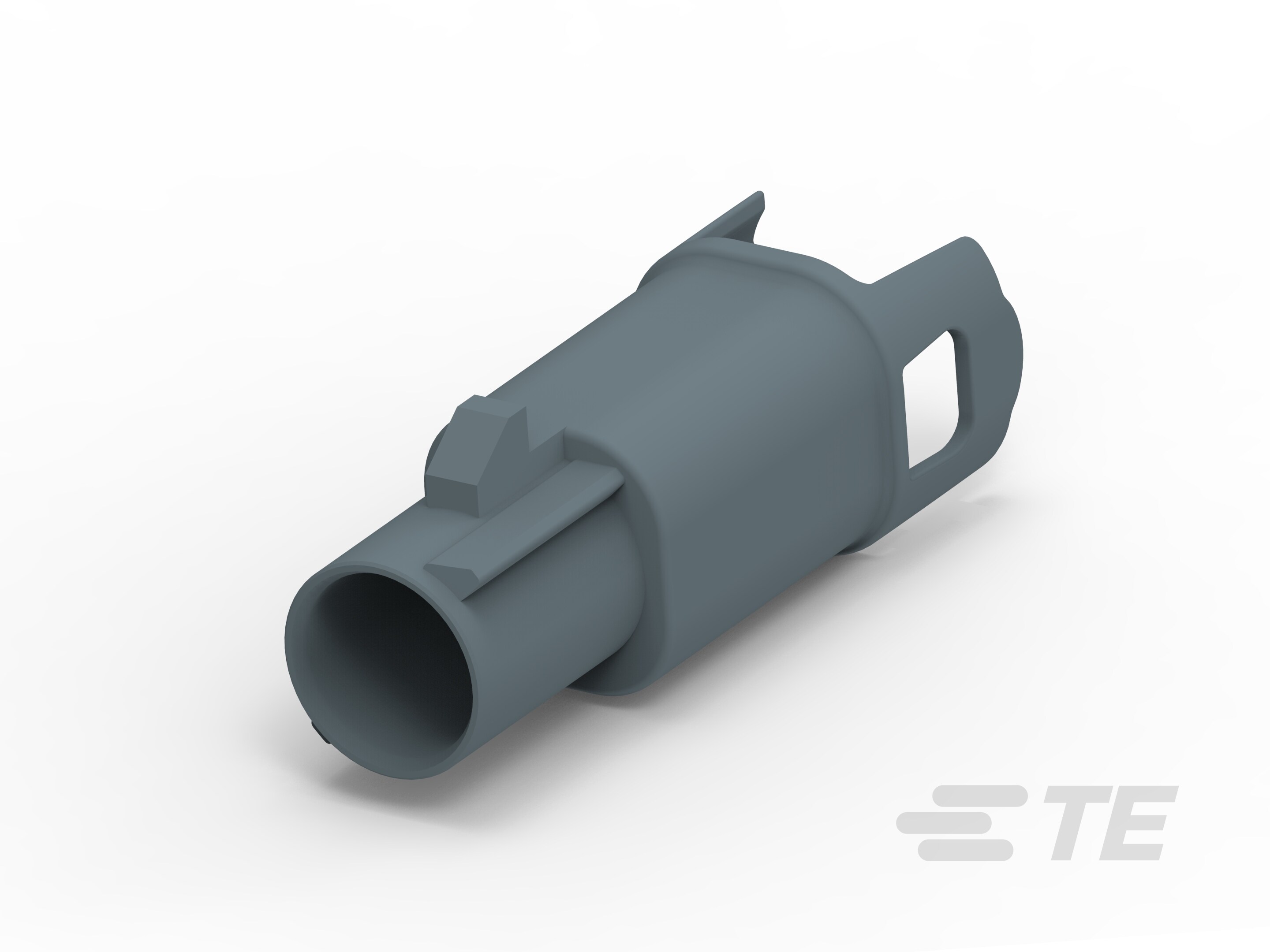

| 配套型号 | 产品图 |
|---|---|
| 2307198-7 |
 |
| 更多配套型号查询 | 2307361-7配套型号大全 |
三、2307361-7适用领域
泰科2307361-7连接器凭借其高防护性、稳定信号传输及宽温适应能力，结合FAKRA兼容设计，广泛应用于以下关键领域：
1. 汽车电子系统：FAKRA兼容机制与键控代码（14）确保精准对位，防止误插；同轴电缆结构支持高频信号传输，适用于车载天线、GPS模块及传感器接口，保障行车数据链路的可靠性，宽温范围（-40°C至125°C）适应发动机舱等高温环境。
2. 通信设备与基站：屏蔽设计有效抑制电磁干扰，1位单行布局（0.5mm插针直径）优化高频信号完整性；电缆安装（自由悬挂）简化紧凑空间部署，800V高压架构支持路由器、5G设备内部同轴线缆连接，确保数据传输速率与稳定性。
3. 工业自动化与控制系统：可密封结构与宽温耐受性（-40°C至125°C）抵御粉尘、温变冲击，压接端接增强机械强度，适用于PLC、传感器网络等高振动车间环境；蓝灰色外壳便于设备快速辨识，提升维护效率。
4. 户外能源基础设施：如太阳能监控单元或风力发电信号中继，自由悬挂安装适配复杂电缆布局，防尘密封与耐候特性保障风雨环境中长期运行，同轴信号传输维持能源系统实时数据反馈。
该连接器通过键控对位、屏蔽层及自由悬挂机制，实现恶劣工况下的长期可靠连接，蓝灰色壳体进一步强化工业与汽车场景的视觉识别性。
四、2307361-7常见问题与解决方案
1. 安装松动或脱落
问题：自由悬挂式安装缺乏机械固定点，振动或外力易导致连接器位移。
方案：增加应力消除附件（如卡扣或绑带），均匀分散电缆受力点；在长距离布线中增设支撑结构。
2. 密封性失效风险
问题：IP67防护依赖密封面精准贴合，潮湿环境（湿度＞80%RH）或密封面污染可能导致液体/粉尘渗透。
方案：定期清洁密封圈接触面；更换硅胶增强型密封圈；控制环境湿度在≤80%RH范围内。
3. 端子接触电阻异常
问题：1.2mm母端子因压接高度超差（超出±0.2~0.5mm公差）或氧化导致信号失真。
方案：使用标定压接工具控制公差；专用无酸清洁剂去除端子氧化层；必要时更换符合FAKRA标准的端子。
4. 外壳结构完整性受损
问题：尼龙6/6外壳在＞125°C高温或强酸/碱环境中易变形或腐蚀。
方案：避免暴露于化学腐蚀环境；高温场景切换金属外壳型号；定期目视检查外壳形变及裂纹。
5. 键控对位偏差
问题：键控代码"14"未与公端匹配或端子排列错位，造成连接失效。
方案：连接前双向核验键控代码；使用导向工具辅助公母端精准对接；按电路图复核端子序列。
关键参数联动说明
- 温度适应性：操作温度范围（-40°C至125°C）需严格监控，＞125°C将触发外壳风险（见问题4）；
- 屏蔽要求：同轴电缆屏蔽层需完整接地以维持信号完整性，定期检测屏蔽连续性；
- 机械保护：自由悬挂安装时应力消除附件为必选项（见问题1），尤其适用于车载振动环境。
