泰科TE 2307361-6连接器中文手册_现货采购_配套型号指南
泰科2307361-6是一款缆到缆应用的母端子护套连接器，专用于信号电路传输。该单孔位连接器采用PBT材质主体，具有坚果褐色外壳，可密封设计并支持压接端接方式，适用于最高800V工作电压。产品尺寸为30.2mm长×11.55mm宽×19.35mm高，出线角度180°，工作温度范围宽达-40°C至125°C，可保证连接位置稳定且兼容同轴电缆安装。
一、2307361-6中文手册
| 分类 | 详情 |
|---|---|

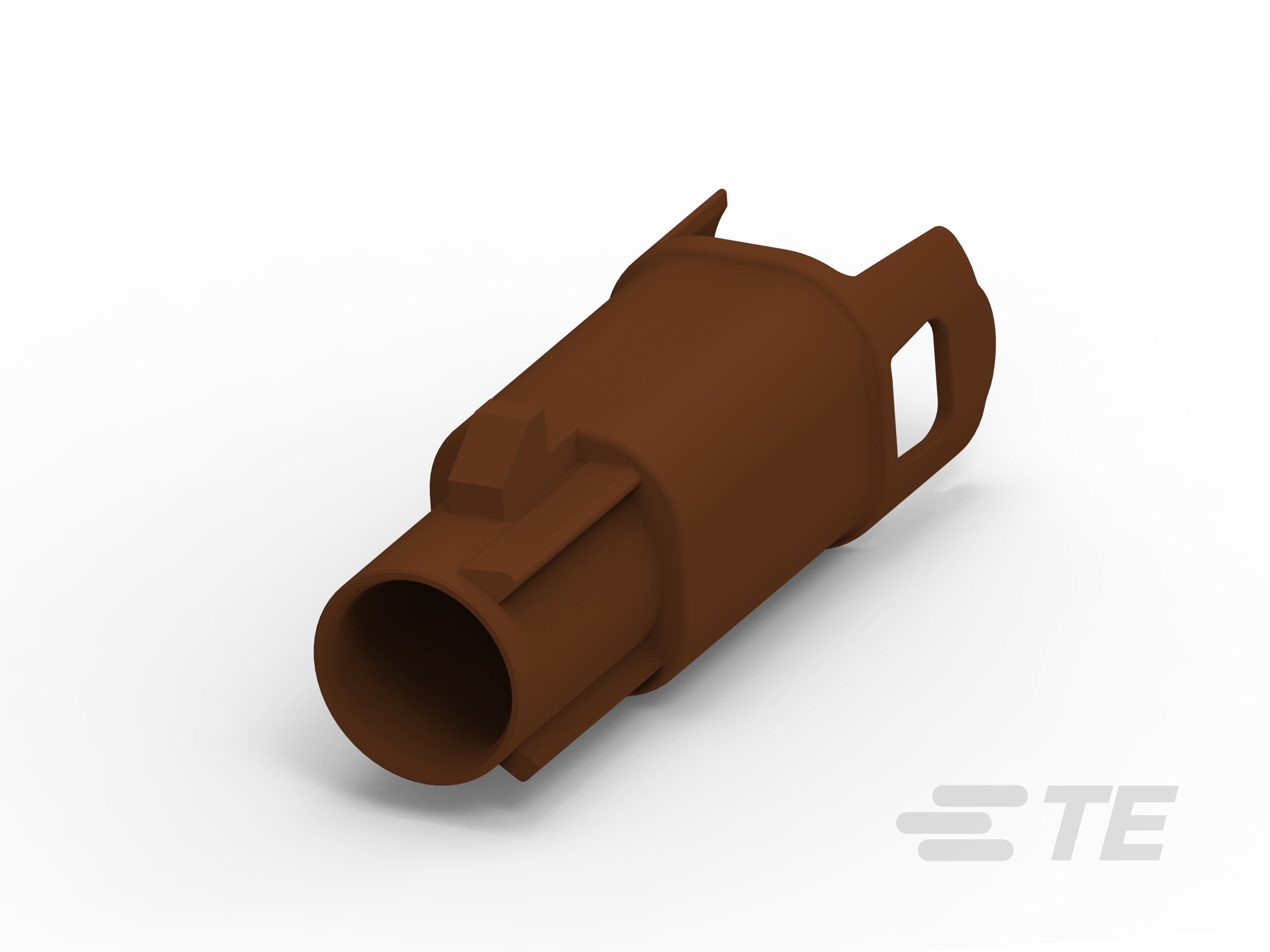

| 产品图 |
|
| 产品型号 | 2307361-6 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 是 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 标称电压架构(V) | 800 |
| 工作电压(VAC) | 800 |
| 主体材料 | PBT |
| 出线角度 | 180° |
| 连接器和键控代码 | F |
| 端子类型 | 插座 |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 坚果褐色 |
| 连接器高度 | 19.35mm[.762in] |
| 产品长度 | 30.2mm[1.189in] |
| 产品宽度 | 11.55mm[.455in] |
| 工作温度（最大值） | 125°C[257°F] |
| 电缆类型 | 同轴 |
| 工组温度范围 | -40 – 125°C[-40 – 257°F] |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 能够保证连接器位置 | 是 |
| 采购入口 | 2307361-6现货 |
| 原厂手册 | 2307361-6数据手册.PDF |
二、2307361-6配套型号
| 配套型号 | 产品图 |
|---|---|

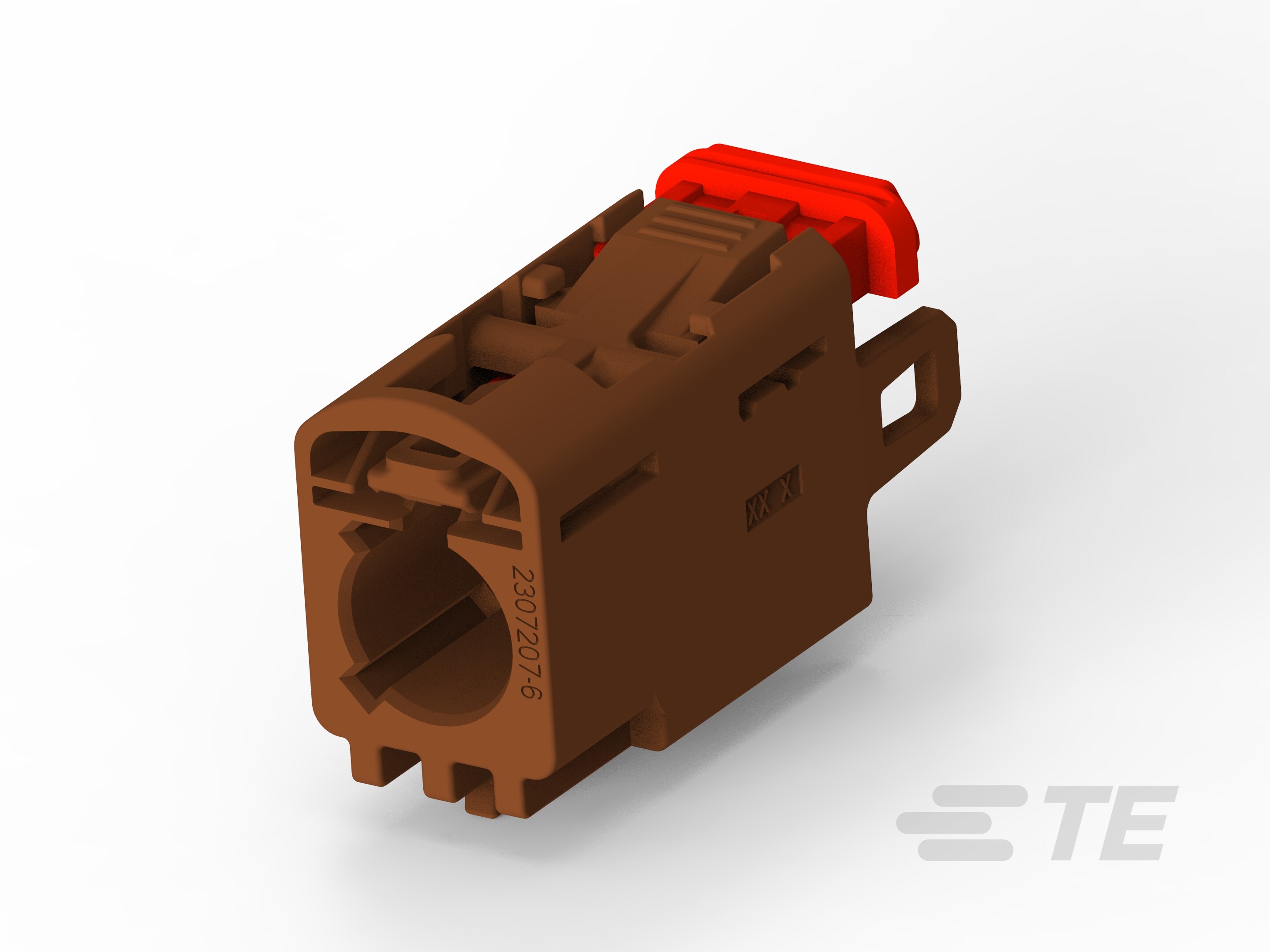

| 2307198-6 |
 |
| 更多配套型号查询 | 2307361-6配套型号大全 |
三、2307361-6适用领域
泰科2307361-6连接器凭借其高防护性、宽温耐受能力及精确信号传输特性，适用于要求稳定性和可靠性的多个高要求领域：
1. 工业自动化与控制系统：PBT材质主体具备优异耐化学腐蚀性与高机械强度，工作温度范围-40°C至125°C适应恶劣工厂环境（如高振动、温变频繁场景），自由悬挂式安装方式简化线缆布局，缆到缆设计支持传感器信号和控制电路的稳定连接。
2. 汽车电子应用：键控代码F机制有效防止端子误插，配合180°出线角度和精准1位端子对准，适用于车载系统如ECU（发动机控制单元）、传感器接口等高压环境（工作电压达800V），确保行车安全信号的高保真传输与长期耐用性。
3. 户外能源设备部署：坚果褐色外壳便于户外快速识别，可密封结构抵御雨水、沙尘侵入，宽温耐受能力（-40°C至125°C）支持太阳能逆变器、风力发电机组等极端气候环境，自由悬挂安装适配紧凑电缆配置，保障能源采集系统的持续运行。
4. 医疗设备集成：工作温度范围兼容医疗环境温变需求，压接端接简化维护流程，高防护设计降低液体渗入风险，适用于监护设备、成像仪器内部信号线路，确保关键数据传输的完整性与可靠性。
5. 通信基础设施：同轴电缆类型优化信号完整性，缆到缆系统与1位单行布局适配高密度场景，支持路由器、基站内部数据传输，工作电压高兼容性平衡抗干扰能力与连接效率。
该连接器通过键控防误插机制、密封防护和宽域工作温度，保障严苛应用中的长期稳定连接，坚果褐色外壳进一步强化工业场景的设备辨识度。
四、2307361-6常见问题与解决方案
- 内容排版：使用“数字 + 问题标题”的列表格式，每个问题点下包含“问题”和“方案”小节，保持简洁和技术性描述。
- 内容风格：采用专业、精准的技术语言，针对产品特性（如安装类型、密封性、端子等）提取常见问题，并提供具体可操作的解决方案。基于您提供的产品资料（如连接器安装类型为“自由悬挂”、主体材料为“PBT”、键控代码为“F”等），我专注于实际应用场景，确保内容贴合产品功能。
泰科2307361-6连接器常见问题与解决方案：
1. 安装松动或脱落
问题：连接器采用自由悬挂安装方式（电缆安装），缺乏固定点支撑，在振动或外力冲击下易导致位移或完全脱落。
方案：添加应力消除附件（如卡扣或绑带）固定电缆，确保受力均匀分布；或增设支撑结构（如电缆托架）分散应力。
2. 密封性不足
问题：支持密封功能（IP67级别），但在密封面未贴合紧密或环境湿度过高（建议≤80%RH）时，污染物可能渗入内部，影响信号传输稳定性（电路应用为Signal）。
方案：定期清洁密封面污渍；使用专用硅胶密封圈增强防水性能；控制安装环境湿度至≤80%RH范围内。
3. 端子接触不良
问题：插座型端子（母端）压接操作不当或表面氧化，易导致接触电阻增加，影响800V信号电路应用的可靠性。
方案：按压接高度公差（±0.2~0.5mm）严格操作；使用专业清洁工具去除端子氧化层；必要时更换新端子以确保良好接触。
4. 外壳变形或腐蚀
问题：主体材料为PBT（尼龙类塑料），在高温环境下（工作温度上限125°C）或接触强酸/碱腐蚀性液体时，易发生软化变形或侵蚀。
方案：避免暴露于化学腐蚀环境；高温场景（>125°C）下更换为金属外壳兼容型号；定期检查外壳完整性并及时处理缺陷。
5. 键控错位或对准偏差
问题：键控代码为“F”，若未与公端正确匹配或端子排列顺序偏差，可能导致连接不稳定或插拔困难。
方案：安装前核对两端键控代码（F代码）及端子序列；使用对准工具（如定位夹具）辅助定位，确保精准对接。
