泰科TE 2307361-5连接器中文手册_现货采购_配套型号指南

泰科2307361-5是一款单芯（1行1位）高压同轴信号连接器，符合FAKRA标准并具备密封性能。其叶绿色壳体为母端子护套结构，采用180°出线角度和CPPA（连接器位置保证）设计，可有效防止误插并确保锁定可靠性。该连接器支持800V电压架构，工作温度范围为-40℃至125℃，适用于严苛环境。通过压接方式端接同轴电缆，具备屏蔽功能且支持自由悬挂安装，主要应用于信号传输场景。

一、2307361-5中文手册

分类	详情

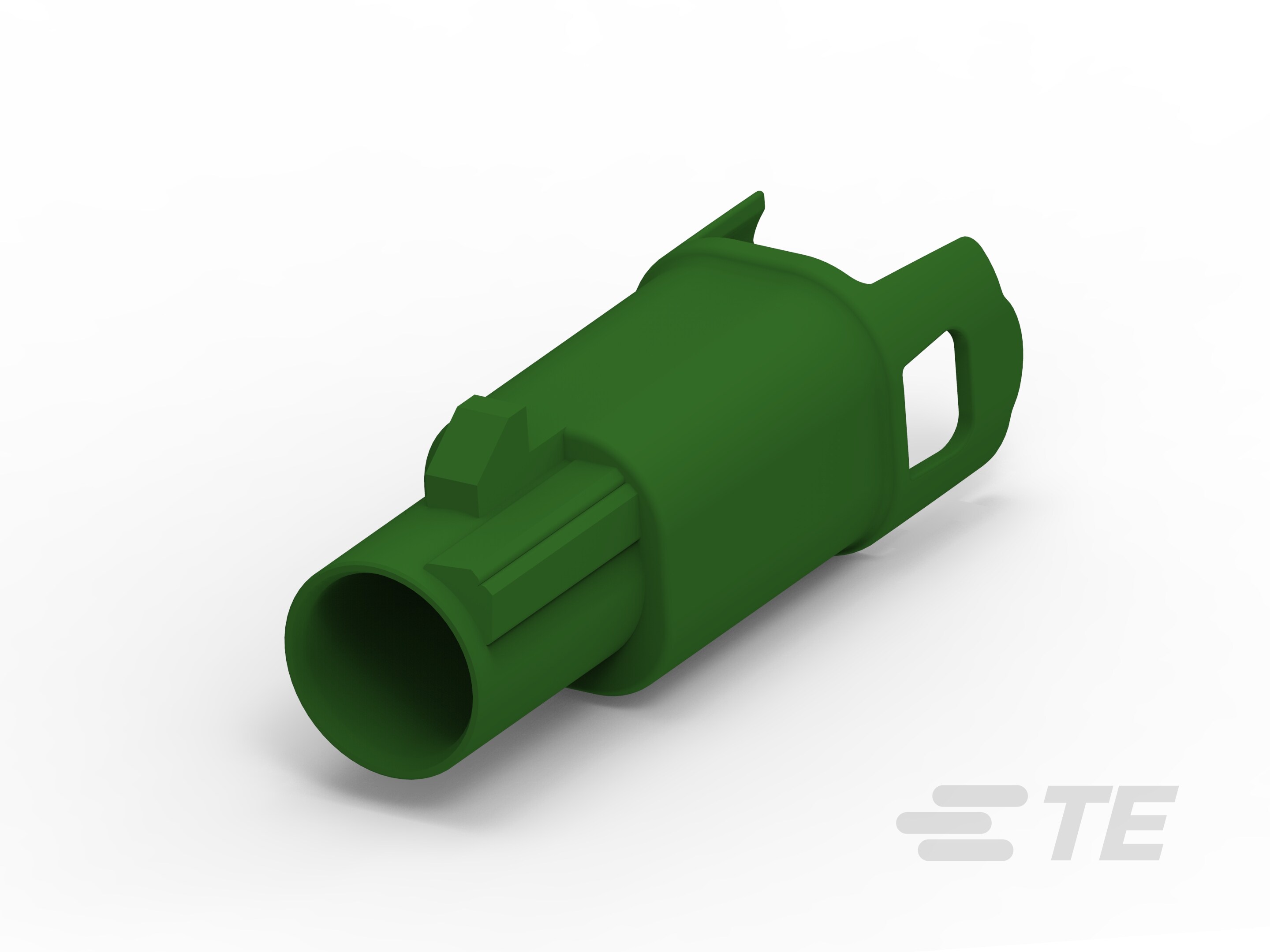

产品图
产品型号	2307361-5
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	是
连接器和壳体类型	母端子护套
行数	1
位数	1
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	14
接合插针直径(mm)	1.5
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	叶绿色
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	是
电路应用	Signal
与机构/标准产品兼容	FAKRA
能够保证连接器位置	是
采购入口	2307361-5现货
原厂手册	2307361-5数据手册.PDF

二、2307361-5配套型号

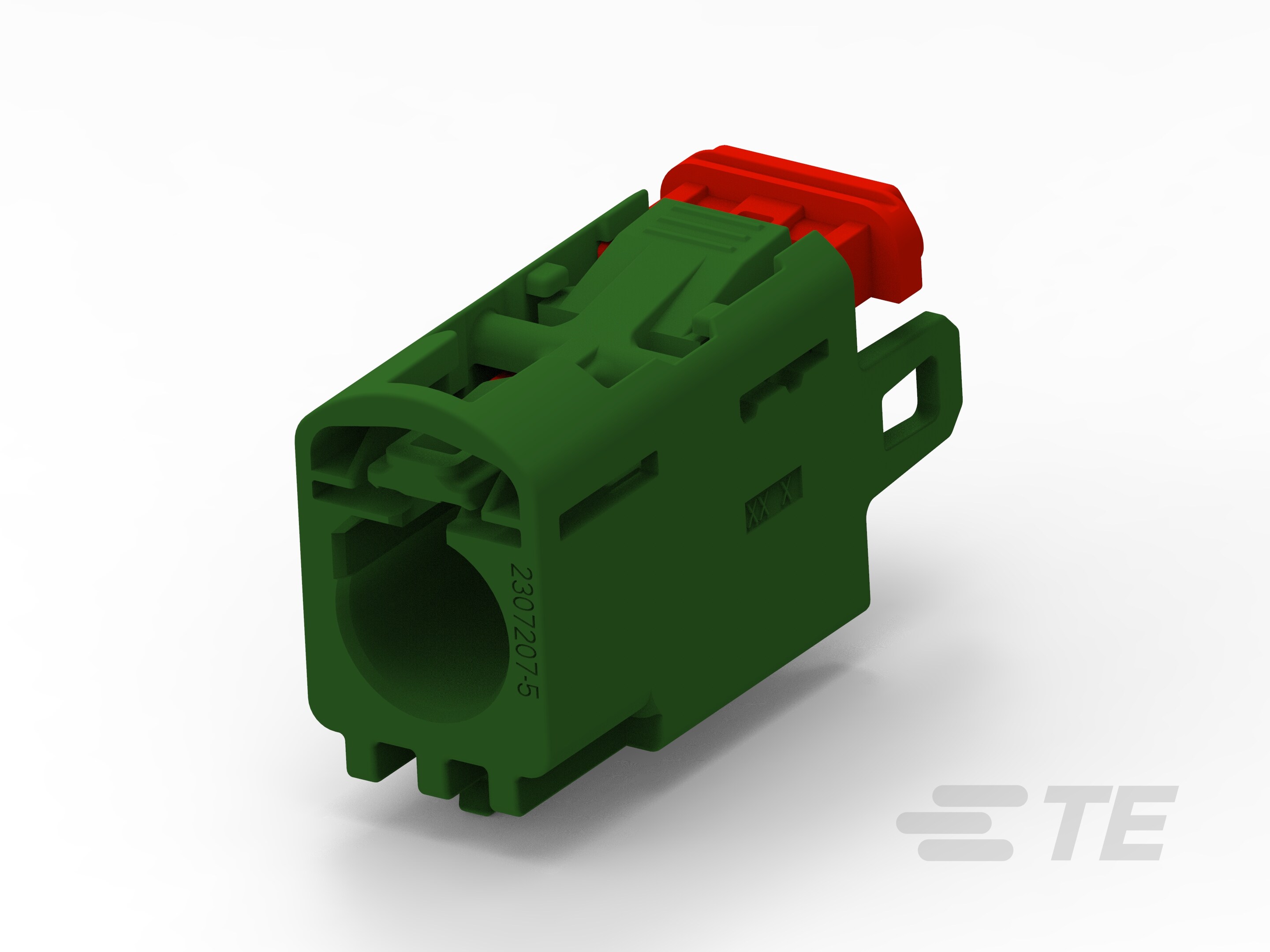

配套型号	产品图
2307198-5
更多配套型号查询	2307361-5配套型号大全

三、2307361-5适用领域

泰科2307361-5连接器凭借其高度防护、精确对位及信号完整性设计，尤其适用于以下严苛应用领域：

1. 工业自动化与机械控制：宽温工作范围（-40°C至125°C）配合压接端接方法及自由悬挂安装方式，有效抵御高振动、多尘环境，确保在工厂设备与传感器系统中实现稳定缆对缆信号传输。

2. 汽车电子系统：键控代码14设计防止接口误插，兼容FAKRA标准，并支持800V高压架构，适用于车载射频通信模块（如ECU和线束接口），保障信号可靠性与行车安全。

3. 户外能源设备：密封结构与IP级防护（可密封特性）有效抵御雨水、沙尘侵蚀，自由悬挂安装优化紧凑空间电缆布局，叶绿色壳体便于户外场景快速识别及维护。

4. 医疗仪器与设备：可维修结构简化消毒流程，高密封性结合同轴屏蔽设计避免液体渗入风险，适配医疗设备内部精密信号连接，确保电气安全性。

5. 通信与数据传输：同轴电缆类型与屏蔽技术保障高速信号完整性，单行单位布局优化连接密度及抗干扰能力，广泛用于基站、路由器等高频数据链路的缆对缆互联。

该连接器通过键控对位、应力消除结构及宽温高防护性能，在复杂环境下实现长期稳定传输，叶绿色外壳进一步提升工业与户外应用的辨识效率。

四、2307361-5常见问题与解决方案

1. 自由悬挂安装应力集中

问题：电缆安装（自由悬挂）缺乏机械固定点，持续振动或外力拉扯易导致连接器位移或脱落。

方案：增设应力消除卡扣或绑带固定线缆，确保受力点位于连接器尾部15mm以外；需动态工况时建议增加支撑支架分散应力。

2. IP67密封失效风险

问题：密封依赖壳体与线缆的紧密贴合，密封面污染或环境湿度过高（＞80%RH）可能导致液体渗入。

方案：安装前清洁密封槽并涂抹硅基防水膏；定期检查密封圈弹性（建议每6个月更换）；控制环境湿度在80%RH以下。

3. 1.5mm端子接触故障

问题：同轴线缆压接高度超公差（±0.2~0.5mm）或氧化导致接触电阻升高，影响信号传输。

方案：使用泰科认证压接工具（如114-2837型）按工艺标准操作；接触点氧化时采用专用导电膏清洁；连续两次压接失败需更换端子。

4. 尼龙壳体热变形风险

问题：叶绿色尼龙6/6壳体在125℃极限温度或有机溶剂环境中可能发生塑性变形。

方案：避免接触酸/碱溶液；持续工作温度＞110℃时更换金属外壳型号（如2307361-6）；每季度进行壳体完整性检测。

5. 键控代码14对接偏差

问题：键控槽未对准FAKRA公端定位点（角度＞±3°）导致插接失效。

方案：安装前确认公母端键控代码均为"14"；使用带角度刻度辅助夹具进行180°出线方向校准；插合时须听到锁止声反馈。

关键参数指引

- 温度极限：操作范围-40~125℃，持续＞110℃需降额使用

- 防护维护：IP67等级需在每次拆装后重新验证

- 信号保障：屏蔽层须360°端接，绝缘电阻＞1000MΩ

- 机械寿命：500次插拔后建议全检端子状态
