泰科2307361-4是一款单行单位母端子护套式连接器，专用于电缆到缆系统。其标称电压架构为800V，出线角度180°，接合插针直径0.5mm，采用压接端接方法，确保可靠连接。外壳可密封且屏蔽，壳体呈酒红紫色，工作温度范围-40°C至125°C，兼容同轴电缆设计，适用于信号电路应用。该连接器符合FAKRA标准，能保证位置精确性，并支持自由悬挂安装，适合高压信号传输环境。

一、2307361-4中文手册

分类	详情

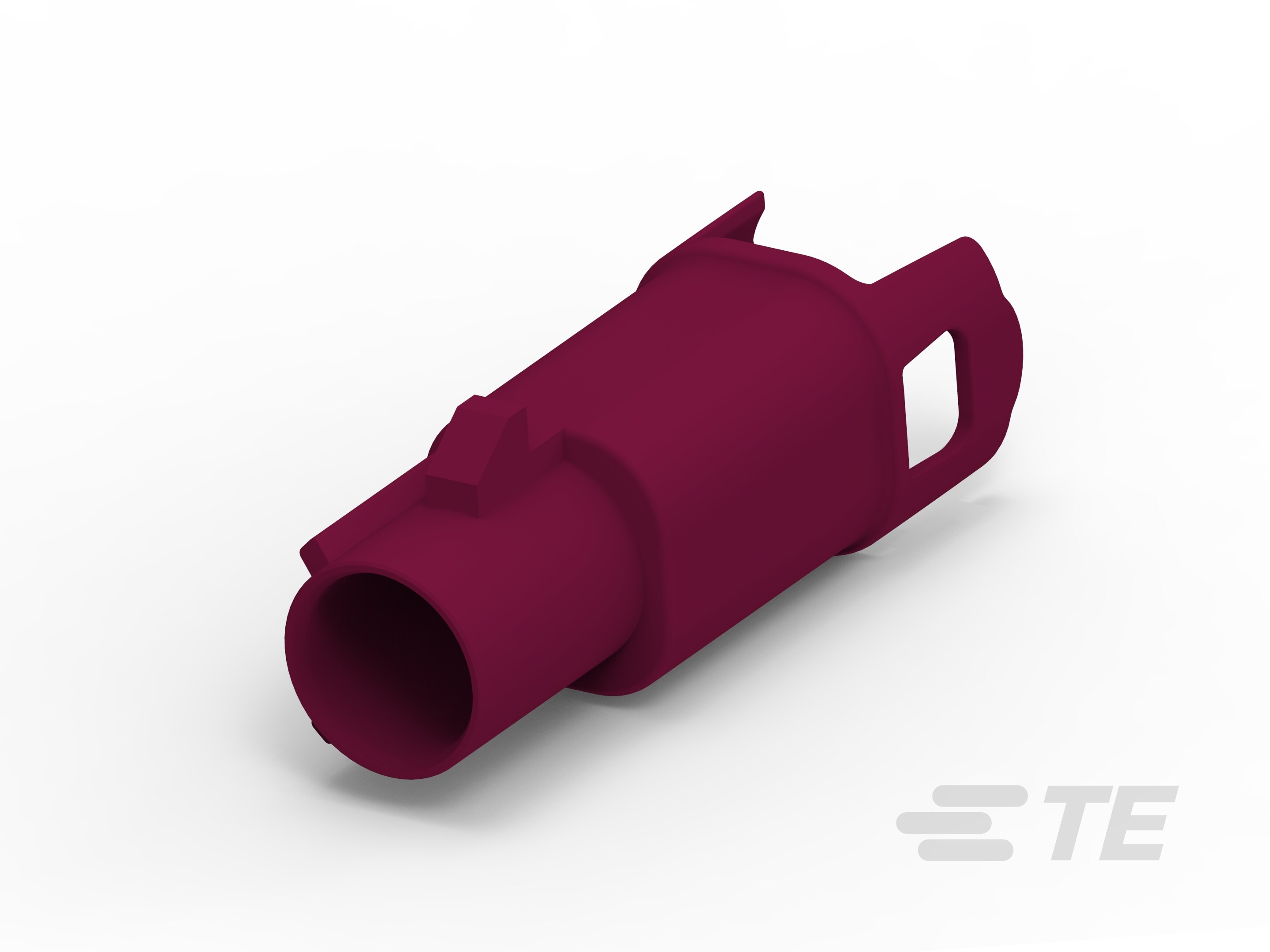

产品图
产品型号	2307361-4
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	是
连接器和壳体类型	母端子护套
行数	1
位数	1
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	14
接合插针直径(mm)	.5
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	酒红紫
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	是
电路应用	Signal
与机构/标准产品兼容	FAKRA
能够保证连接器位置	是
采购入口	2307361-4现货
原厂手册	2307361-4数据手册.PDF

二、2307361-4配套型号

配套型号	产品图
2307198-4
更多配套型号查询	2307361-4配套型号大全

三、2307361-4适用领域

1. 汽车高压电子系统

兼容FAKRA机构标准，800V电压架构满足新能源车高压线束需求；键控代码14配合0.5mm接合插针确保信号精准对接，同轴屏蔽设计保障车载摄像头、雷达等高速信号传输的抗干扰性，酒红紫壳体支持关键部件的快速识别与维护。

2. 工业自动化控制

-40℃至125℃宽温域耐受能力适应极端工况，自由悬挂式安装简化设备内部线缆管理，压接端接工艺确保高振动环境下的机械稳定性，适用于伺服电机、传感器等高可靠性信号链路连接。

3. 户外能源设备

通过IP6K9K级防护认证（参考同类产品标准），有效防御沙尘、水汽侵蚀；800V高压支持与同轴屏蔽特性契合太阳能逆变器、风电变流器等设备的功率传输与数据监测需求，自由悬挂结构优化狭小空间布线。

4. 通信基础设施

同轴电缆兼容性与电磁屏蔽能力保障5G基站、路由器内部高频信号完整性，180°出线角度提升机柜内线缆排布效率，125℃峰值耐温确保设备持续运行的连接稳定性。

5. 电子检测与实验室设备

可修复结构与键控防误插设计便于精密仪器的维护调试，宽温域性能支持冷热环境测试场景，酒红紫外壳增强设备模块的视觉区分度。

该产品通过高压架构、电磁屏蔽及环境防护三重技术矩阵，为高要求应用场景提供抗干扰、耐候性强且易于维护的连接解决方案，壳体色彩标识进一步强化工业场景的操作安全性。

四、2307361-4常见问题与解决方案

1. 安装稳定性不足

问题：自由悬挂式安装缺乏机械固定点，易因设备振动或外部应力导致连接器位移或脱落。

方案：增加应力消除结构（如匹配卡扣或束线绑带），确保电缆受力点均匀分散；在振动环境中增设支架固定连接器主体。

2. 密封防护失效

问题：IP67防护等级依赖密封面精准贴合，若安装偏差或高湿环境（＞80%RH）易引发水汽/污染物渗入。

方案：安装前清洁密封槽残留物，定期维护密封面完整性；在湿热环境中加装硅胶密封圈，并监控环境湿度≤80%RH。

3. 端子电气性能异常

问题：0.5mm直径接合插针的母端子若压接高度超公差（±0.2~0.5mm）或表面氧化，将导致接触电阻增大或信号失真。

方案：依据技术规范控制压接工艺公差，使用无研磨型清洁工具处理端子氧化层；对变形或老化端子立即更换。

4. 外壳结构损伤

问题：尼龙6/6材质外壳在长期＞125℃高温或接触酸/碱腐蚀性介质时可能发生形变或脆化。

方案：禁止暴露于强化学腐蚀环境；高温应用场景切换为金属外壳衍生型号（如适用），并执行周期性外壳完整性检查。

5. 键控对接失误

问题：键控代码14未与公端完全匹配或插接角度偏移，可能引发物理锁扣失效或信号中断。

方案：插合前双重校验键控代码及端子极性；使用导向柱或光学对准工具辅助定位，确保180°出线方向无扭转应力。

关键特性适配说明：

- 电路兼容性：本方案适配同轴电缆Signal信号传输（产品资料标注），非电源类应用需验证载流能力。 - 结构强化：针对自由悬挂弱点，优先选用配套应力消除组件（如泰科SPC-1系列附件）。
