接线端子排国家标准解读：铝/铜导体规范、选型与应用指南

随着电气设备复杂度提升，接线端子排国家标准成为保障连接安全性与兼容性的核心依据。2024年新发布的GB/Z 14048.24-2024首次针对铝导体端子排提出专项要求，填补了高腐蚀、大电流场景的技术空白，接插世界网将系统梳理现行端子排国家标准体系，结合铜铝导体差异、防护等级、电流负载等关键参数，为工业自动化、新能源电力等领域的合规设计提供权威指南。

一、国家标准体系框架：三类核心标准

接线端子排国家标准根据导体材料与应用场景分为三大类：

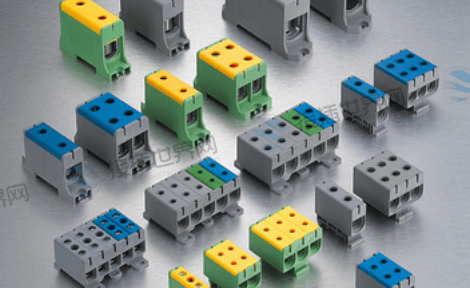

1. 铝导体端子排标准(GB/Z 14048.24-2024)

适用范围：覆盖截面积2.5mm²~300mm²铝导线或铜铝混合连接，额定电压≤1000V AC(≤1000Hz)或≤1500V DC的工业场景。

关键技术要求：

防腐蚀设计：强制要求铝导体接触面镀锡或采用惰性涂层，抑制电化学腐蚀。

机械强度：螺纹型夹紧件需通过振动试验，确保连接点在30g加速度下不松脱(参照IEC TS 60947-7-5:2021)。

冗余安全：额定电流需预留20%冗余，如100A负载需选120A端子排。

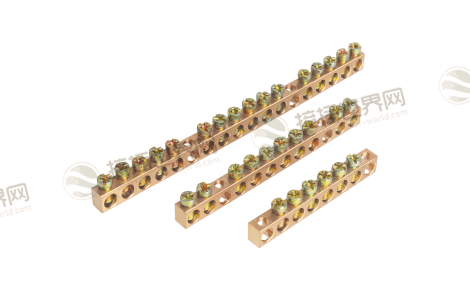

2. 铜导体端子排标准(GB/T 14048.7系列)

迭代更新：现行版本为GB/T 14048.7-2016，替代早期GB14048.7-1998，扩展柔性导线支持(0.2mm²~300mm²)。

核心测试项目：

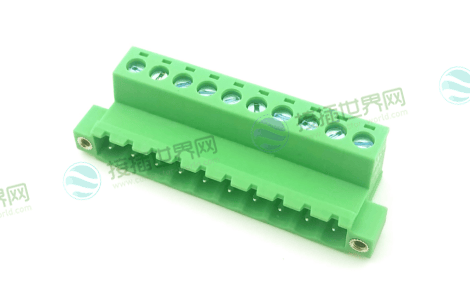

3. PCB接线端子排标准(GB/T 14048.22-2022)

适用场景：印制电路板小型化连接，支持0.08mm²~300mm²铜导线，重点规范钎焊/压接工艺。

创新要求：增设老化试验(1000次温度循环)与阻燃等级(V0级材料)，适配新能源汽车电控等高可靠性场景。

二、GB/Z 14048.24-2024铝导体端子排深度解析

该标准于2024年4月发布，11月1日实施，是当前接线端子排国家标准中唯一针对铝导体的专项规范：

铝导体特殊性应对

膨胀补偿：要求夹紧件设计热膨胀系数差补偿结构，防止温度变化导致接触不良(如弹簧垫片+环形端头)。

连接兼容性：允许铜铝混接，但需使用过渡合金片或抗氧化膏，避免原电池效应。

防护等级与认证

基础防护：非螺纹型夹紧件需满足IP20防触电等级，户外场景推荐IP67(如WECO 327系列)。

防爆认证：易燃环境(如化工、矿井)需符合ATEX/IECEx认证，例如CTS微型端子排。

应用场景导向设计

新能源领域：大截面端子(≥150mm²)强制采用栅栏式结构(如TC-2004)，支持300A~600A电流。

柔性导线支持：针对截面积<10mm²的软铝线，允许非标准夹紧件设计(需通过弯曲试验)。

三、选型合规要点：避免设计风险的四大维度

1. 电流-电压匹配

铜导体：按GB/T 14048.7，8A负载需选10A端子排(25%冗余)。

铝导体：因电阻率高，同截面积载流量需降额15%~20%。

2. 环境适应性认证

湿热环境：端子排需通过GB/T 14048.7的96h耐湿热试验(温度55℃±2℃、湿度95%)。

高腐蚀场景：铝导体端子必须提供盐雾试验报告(≥48h无锈蚀)。

3. 机械安全与维护便利性

抗振动设计：轨道交通、风电设备优先选用弹片式端子(如速普SP系列)，避免螺钉松脱。

快速维护：插拔式端子(PH/PA型号)支持带电热更换，减少停机时间。

4. 标准化标识与追溯

所有端子排需永久标识额定电流、电压、厂商代码及生产批次(GB/T 14048.1通用要求)。

四、行业应用案例与未来趋势

工业自动化

控制柜中导轨式端子(UKJ系列)集中分配PLC信号，符合GB/T 14048.22的模块化扩展要求。

电力系统安全升级

变电站电流回路强制采用OT接线试验端子(JXP-9.5型)，满足≥350mm对地距离规范(GB/Z 14048.24附录A)。

技术演进方向

免工具连接普及：Push-in技术(如菲尼克斯直插端子)写入新版标准草案，接线效率提升300%。

智能化集成：带LED状态指示的端子排支持实时故障诊断，推动预测性维护(如魏德米勒智能端子)。

接线端子排国家标准的持续完善，标志着电气连接技术向安全化、专业化、智能化的深度演进。从GB/Z 14048.24-2024对铝导体的专项规范，到GB/T 14048.22对PCB端子的高密度要求，标准体系为不同场景提供了精准的设计依据。工程师在选型时需紧扣电流冗余、环境认证、材料兼容性三大核心维度，确保合规性与可靠性。未来，随着免工具连接与智能诊断技术的普及，国家标准将持续驱动产业升级，为新能源、工业4.0等战略领域奠定连接基石。
