泰科2-2306868-6是一款双位单行母端子护套连接器，专为缆对缆连接设计。主体采用聚酰胺玻璃纤维增强（PA GF）材料，呈现坚果褐色，具备耐高温特性，工作温度范围为-40℃至105℃（-40℉至221℉）。其结构紧凑，尺寸为18.8mm×12.2mm×10.35mm，中心间距4mm，采用180°出线角度。连接器通过压接方式端接电缆（适配RTK 031型电缆），提供可靠的端子锁定机制确保连接稳固。虽不具备密封性，但支持自由悬挂安装，适用于需要双线缆稳定接续的工业环境，机械性能符合严苛应用要求。

一、2-2306868-6中文手册

分类	详情

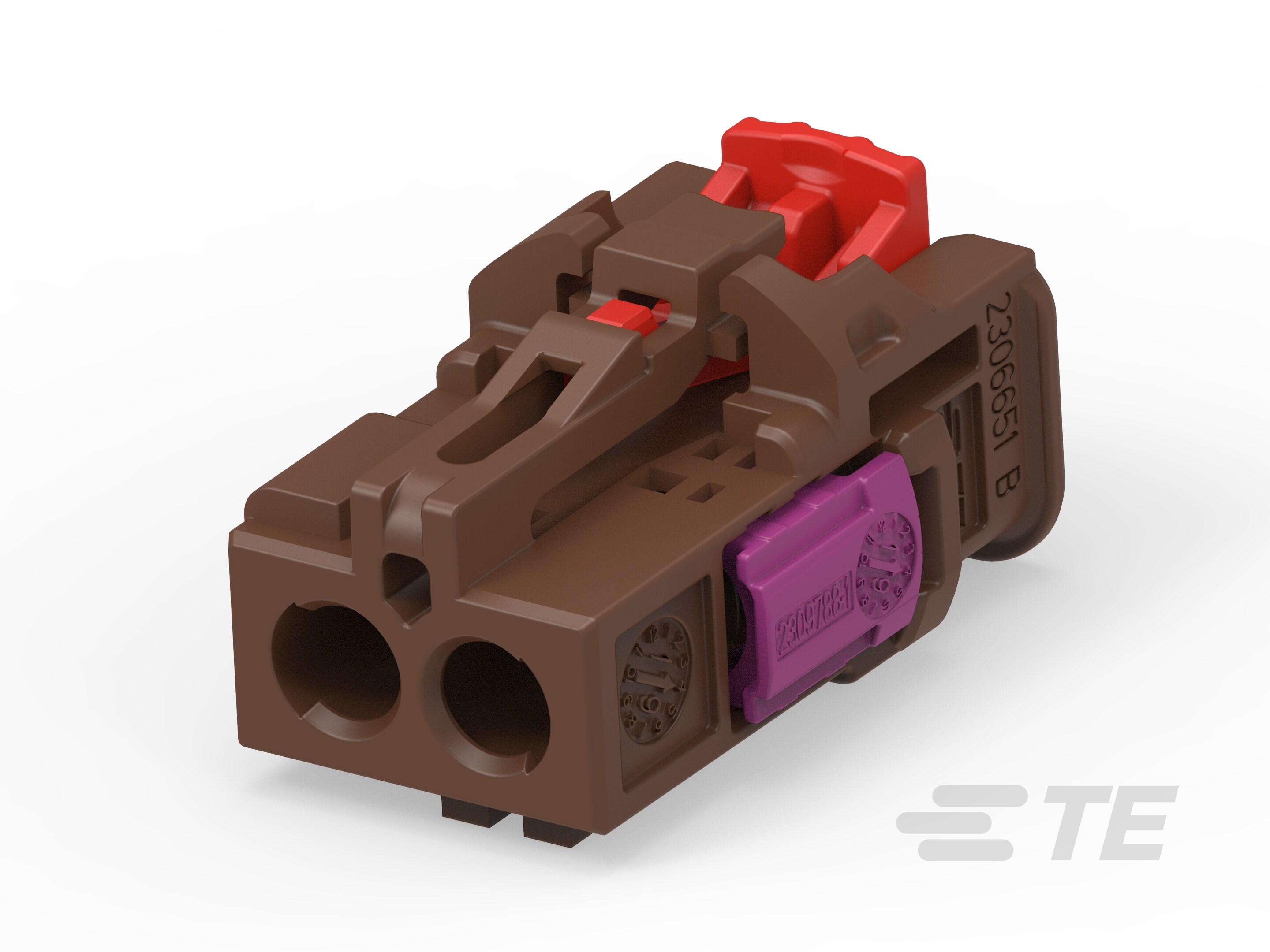

产品图
产品型号	2-2306868-6
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
连接器系统	缆到缆
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	2
主体材料	PA GF
出线角度	180°
连接器和键控代码	F
接合插针直径	.4mm[.015in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	坚果褐色
中心线（间距）	4mm[.157in]
连接器高度	10.35mm[.407in]
产品长度	18.8mm[.74in]
产品宽度	12.2mm[.48in]
工作温度（最大值）	105°C[221°F]
电缆类型	RTK 031
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
封装数量	2400
封装方法	Box
能够保证连接器位置	是
采购入口	2-2306868-6现货
原厂手册	2-2306868-6数据手册.PDF

二、2-2306868-6配套型号

三、2-2306868-6适用领域

泰科2-2306868-6连接器凭借其高可靠性、广泛温度适应性及灵活安装设计，适用于以下关键领域：

1. 工业自动化与机械控制：PA GF主体材料（耐温-40℃至105℃）与自由悬挂安装机制适应工厂设备、生产线等振动环境，键控代码F及精准端子对接（接合插针直径0.4mm）确保传感器与控制链路的稳定连接，避免误插风险。

2. 汽车电子系统：键控机制和缆到缆连接方式支持车载线束接口与ECU模块等场景，高温耐受性与1行2位紧凑布局（4mm间距）保障信号稳定与安全可靠性，适配RTK 031电缆类型。

3. 户外能源设备：坚果褐色外壳增强环境辨识度，温度宽范围（-40℃至105℃）与自由悬挂安装适用于太阳能控制器或风力发电机组等紧凑空间，线缆压接端接提供牢固传输。

4. 医疗仪器与设备：轻巧尺寸（高度10.35mm）与可维修设计简化消毒流程，非密封结构适配设备内部布线，确保高湿度环境下液体渗入防护。

5. 通信与数据传输：线缆安装方式及低阻抗连接支持路由器、基站内部缆到缆信号传输，4mm间距平衡密度与抗干扰性能，提升高速数据稳定性。

该连接器通过键控对准、位置锁定机制及宽温范围，在恶劣条件下实现长期可靠连接，坚果褐色外壳进一步优化工业环境中的视觉识别。

四、2-2306868-6常见问题与解决方案

1. 自由悬挂安装稳定性不足

问题：电缆安装（自由悬挂）设计在振动环境中易移位，缺乏固定点导致连接器受力不均。

方案：增设应力消除附件（如卡扣或绑带），并设计支撑结构分散电缆拉力，确保连接器轴向受力≤5N。

2. 外壳防护性能下降

问题：尼龙玻纤（PA GF）外壳在持续高温（>105℃）环境下可能变形，降低物理保护性能。

方案：避免暴露于强化学腐蚀环境，高温应用场景更换金属外壳型号，定期检查壳体结构完整性。

3. 压接端子接触失效

问题：0.4mm插针压接高度偏差超过±0.1mm时，易导致母端子接触电阻异常或断路。

方案：使用校准后的压接工具控制高度公差，定期用无水乙醇清洁端子氧化层，压接后实施100%导通测试。

4. 键控对接偏移

问题：键控代码F与公端错位时，引发端子排列错接或插合不完全。

方案：插合前双向核验键控代码，采用导向销辅助对准，确保插合深度≥9.5mm（标准深度10.35mm±0.3mm）。

5. 线缆应力集中

问题：180°出线角度在弯折场景下加剧RTK 031线缆表皮应力，可能导致内部导体断裂。

方案：距连接器出口15mm处增设弯曲保护套管，线缆弯折半径控制≥8倍线径（约≥2.5mm）。
