泰科TE 2307193-1连接器中文手册_现货采购_配套型号指南

泰科2307193-1是一款单孔位（1行1位）公端同轴电缆连接器，采用电缆安装的自由悬挂设计，专用于信号传输。其黑色PBT聚酯壳体具备优异的耐候性，支持-40°C至125°C宽温域环境工作，且提供IP67等级密封防护。该连接器采用180°出线角度设计，通过压接方式端接同轴电缆，支持800VAC工作电压。其紧凑结构（长25.55mm×宽8.9mm×高8.9mm）配合接合固定机制，可在震动等复杂工况下保障稳定电接触，适用于工业设备中空间受限的信号连接场景。

一、2307193-1中文手册

分类	详情

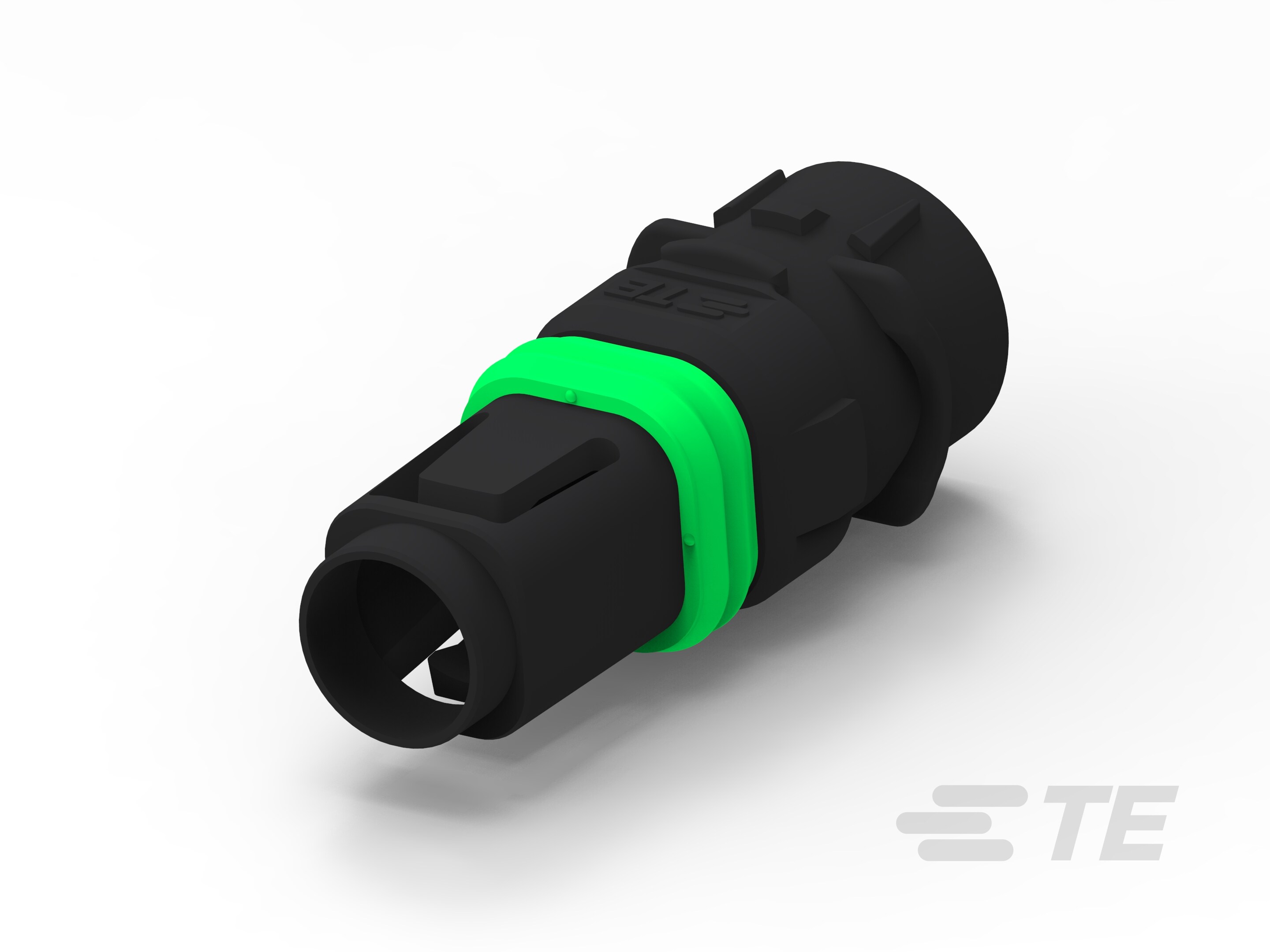

产品图
产品型号	2307193-1
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	是
连接器和壳体类型	公端子护套
行数	1
位数	1
工作电压(VAC)	800
主体材料	聚酯 PBT
出线角度	180°
线缆端接方法	压接
接合固定	带有
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	黑色
连接器高度	8.9mm[.35in]
产品长度	25.55mm[1.005in]
产品宽度	8.9mm[.35in]
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
封装数量	900
封装方法	Bag
能够保证连接器位置	否
采购入口	2307193-1现货
原厂手册	2307193-1数据手册.PDF

二、2307193-1配套型号

三、2307193-1适用领域

泰科2307193-1连接器凭借其高电压承载能力、宽广温度适应性及可靠密封设计，广泛应用于以下领域：

1. 工业自动化与机械控制：聚酯PBT主体材料（耐温-40℃至125℃）及可密封结构适应工厂环境中的高振动与湿气条件，支持信号传输在传感器与执行机构间的稳定连接，自由悬挂安装便于紧凑空间布线。

2. 汽车电子系统：180°出线角度及压接端接方法确保车辆线束中的可靠连接，适用于ECU控制模块、传感器接口等场景，满足800VAC工作电压需求以增强行车安全性与信号完整性。

3. 通信与数据传输：缆到缆架构及同轴电缆适配性优化路由器、基站内部高频信号传输，1位单行布局（8.9mm紧凑尺寸）平衡空间效率与抗干扰性能，保障数据高速传输的稳定性。

4. 户外能源设备：宽广工作温度范围抵御极端环境变化，如太阳能转换器或风力发电机组，密封设计有效防护雨水与沙尘侵袭，黑色壳体增强耐用性与场景融入性。

5. 医疗仪器与设备：可维修结构与简单线缆端接方法简化设备维护流程，耐温性能支持精密器械内部信号链路连接，降低液体渗入风险并确保操作可靠性。

该连接器通过密封性、高电压适应性和自由悬挂设计，确保在复杂应用中实现长期高效连接，黑色壳体进一步提升工业环境的实用性。

四、2307193-1常见问题与解决方案

1. 应力消除不足导致安装松动

问题：自由悬挂式安装缺乏固定支撑点，外部振动或机械外力易引发连接器位移甚至脱落。

方案：加装应力消除卡扣或束线带，确保电缆受力点均匀分布；在高振动环境中增设支撑结构分散机械应力。

2. 密封性能下降

问题：IP67防护等级依赖精确安装，密封面污染、变形或环境湿度过高（>80%RH）可能导致液体/颗粒渗入。

方案：定期使用无水乙醇清洁密封槽，更换硅胶增强型密封圈；控制安装环境湿度（建议≤75%RH）并避免密封面挤压变形。

3. 同轴端子接触异常

问题：母端子压接高度超差（超±0.2~0.5mm公差）或表面氧化，导致信号传输阻抗波动及接触电阻升高。

方案：严格按工艺规范控制压接高度，使用镀金端子专用清洁棒去除氧化层；对变形端子立即更换并检测接触电阻（需≤5mΩ）。

4. PBT外壳高温变形风险

问题：聚酯PBT主体在长期>125℃工况或接触有机溶剂时易发生形变，极端温度循环加速材料脆化。

方案：避免暴露于酸/碱环境；持续高温场景更换金属外壳型号（如HTS系列）；每季度进行外壳完整性检查并记录形变量。

5. 键控定位偏差

问题：公母端键控代码（Keying Code）未对准或端子排列顺序错误，引发插接失败或信号中断。

方案：插合前双人核验键控标记（标准代码B），使用TE专用对准夹具辅助定位；强制实施插接后摇动测试（振幅≤0.5mm）。
