泰科TE 2302515-1连接器中文手册_现货采购_配套型号指南

泰科2302515-1是一款板对线单排插头连接器，采用黑色壳体设计，具有五位针位（1×5排列）。其工作电压架构为60V，满足IP40防护等级，适用于-40°C至105°C的宽温环境。该连接器采用180°出线方向，通过端子实现可靠锁定，并支持屏蔽双绞线（STP）以提升信号质量。其特性包括支持功率、信号及高速数据传输，符合汽车行业LV214标准要求。该组件专为板端安装设计，具备良好的抗干扰能力和机械稳定性，适用于需要稳定电气连接且空间受限的汽车电子系统（如传感器、控制模块）及工业设备场景，能够在严苛条件下保障信号完整性与传输可靠性。

一、2302515-1中文手册

分类	详情

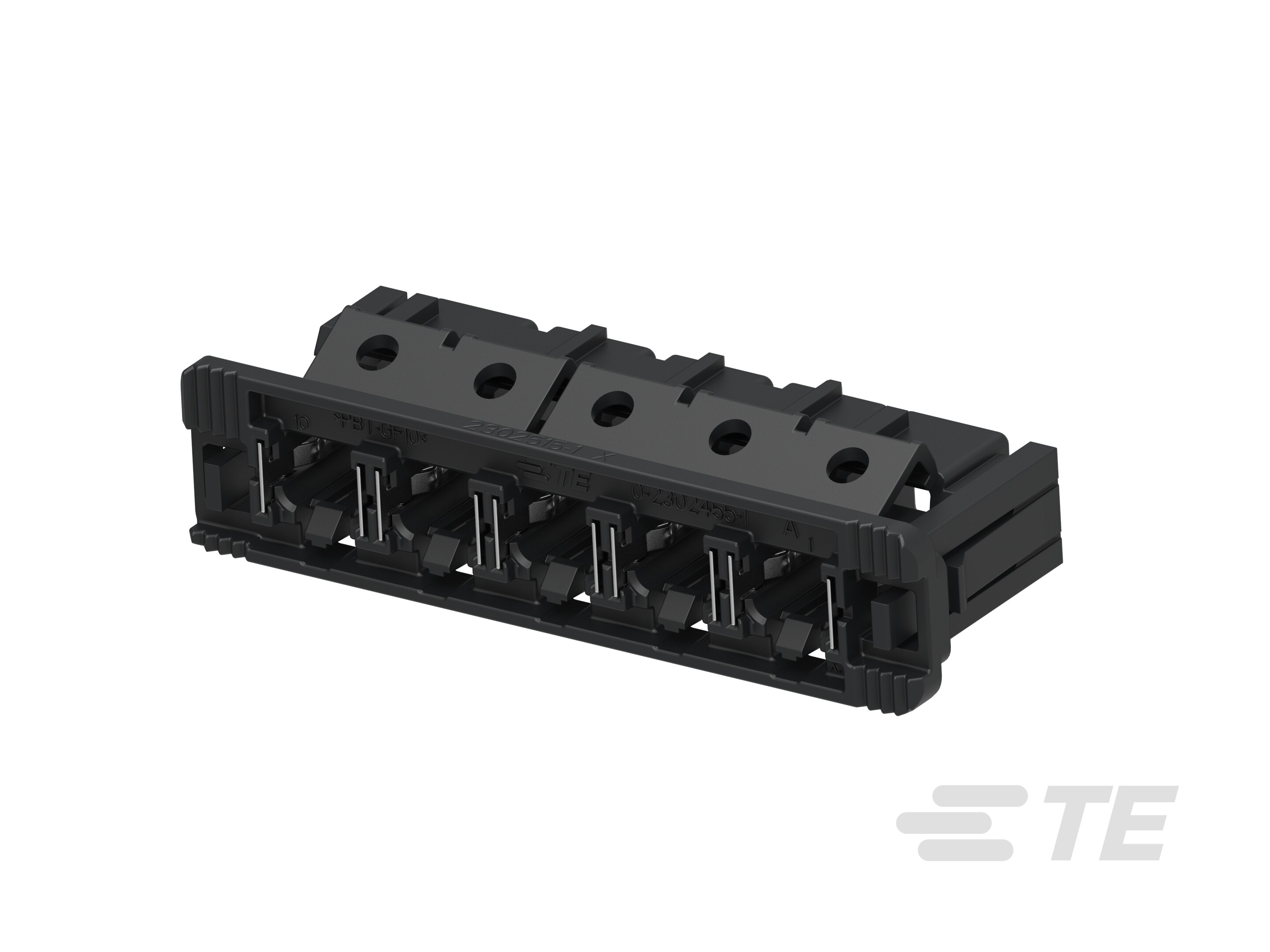

产品图
产品型号	2302515-1
混合型连接器	否
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
连接器系统	缆到板
可密封	否
连接器和壳体类型	插头
行数	1
位数	5
标称电压架构(V)	60
出线角度	180°
连接器和键控代码	A
连接器安装类型	板安装
壳体颜色	黑色
工作温度（最大值）	105°C[221°F]
电缆类型	STP
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	是
电路应用	功率、信号和高速数据
与机构/标准产品兼容	LV214
IP 等级	IP40
能够保证连接器位置	否
采购入口	2302515-1现货
原厂手册	2302515-1数据手册.PDF

二、2302515-1配套型号

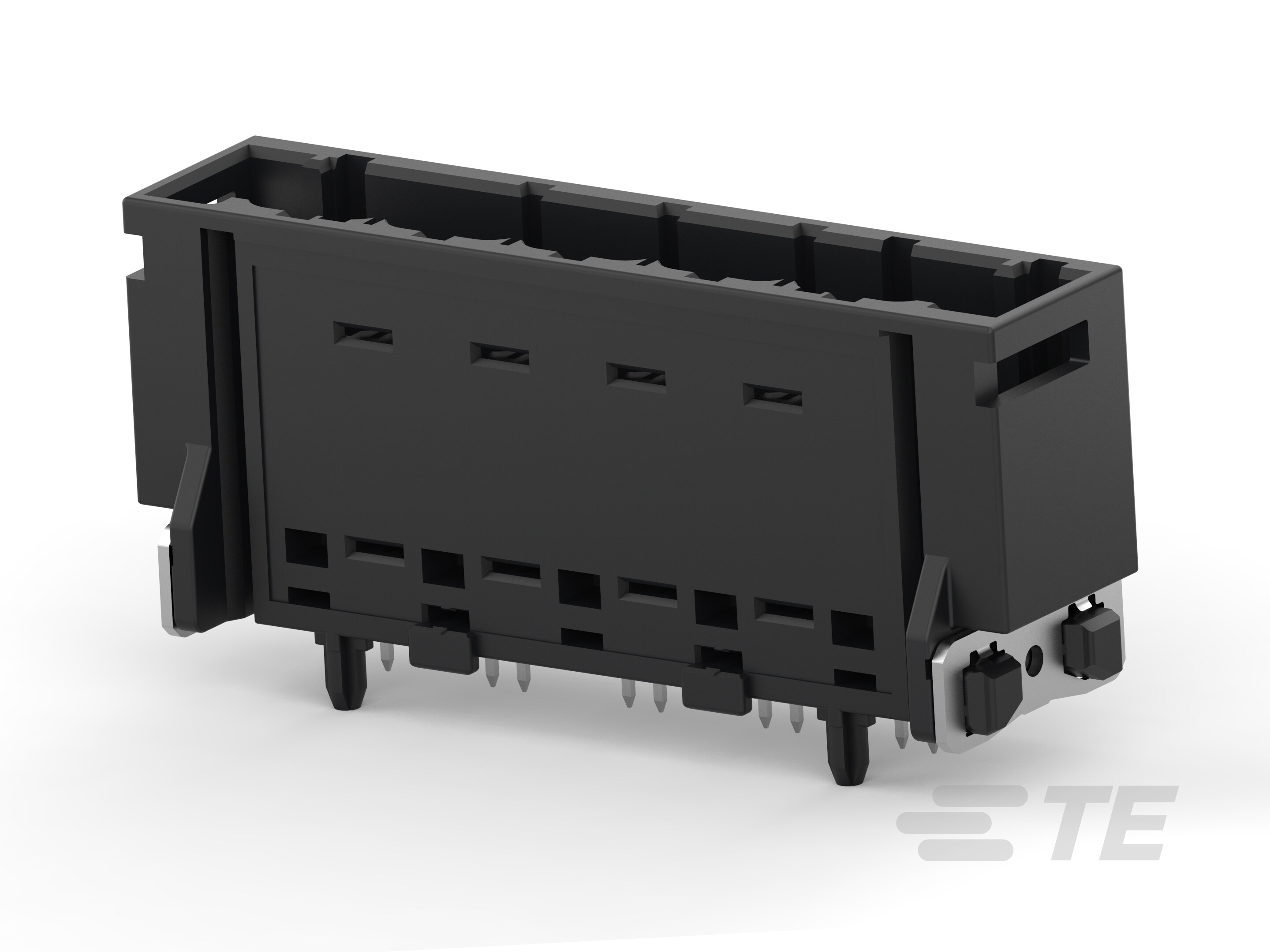

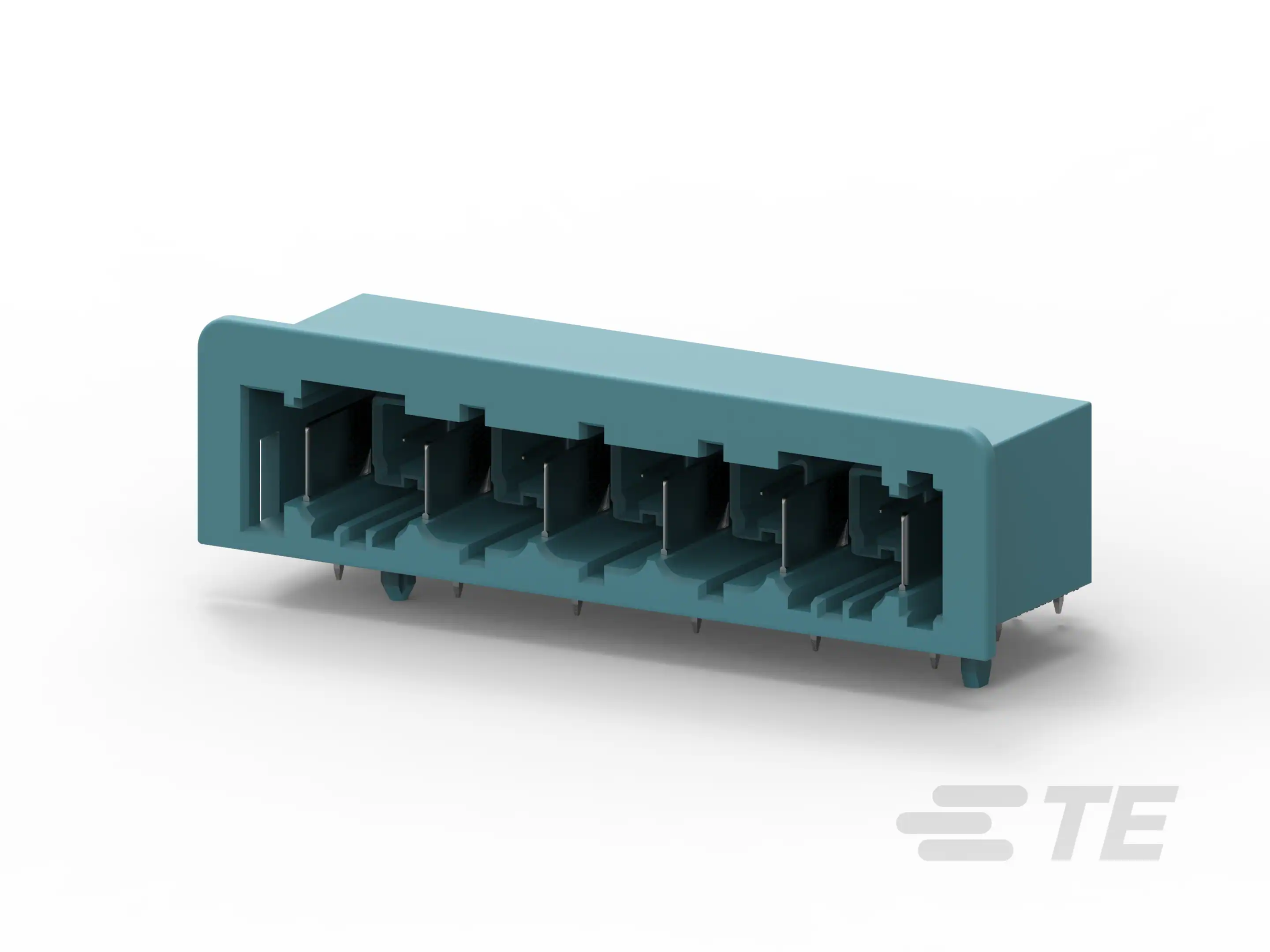

配套型号	产品图
2315530-1
9-2305390-9
更多配套型号查询	2302515-1配套型号大全

三、2302515-1适用领域

泰科2302515-1连接器凭借其高可靠性、信号完整性和兼容性，适用于多个专业领域。该连接器采用缆到板系统，支持功率、信号和高速数据传输，并具备-40°C至105°C的工作温度范围（-40°F至221°F），确保在各种复杂环境中稳定运行。结合键控代码A的防误插机制、STP电缆的屏蔽设计以及IP40防护等级（提供基础防尘保护），它在以下关键场景中发挥重要作用：

1. 汽车电子系统：键控代码A和精准端子对准有效防止连接错误，兼容LV214标准，适用于车载ECU、线束接口等核心部件，保障行车安全与信号传输的稳定性。

2. 工业自动化与机械控制：宽温范围适应工厂、机床等高振动或温变环境，缆到板设计支持传感器信号和控制电路的连接，确保设备控制链路的精准可靠。

3. 通信与数据传输：屏蔽STP电缆和高速数据支持（最高60V标称电压）提供抗干扰能力，适用于路由器、基站内部通信设备，实现高效信号传输与抗失真性能。

4. 消费电子设备：1行5位布局（4mm间距）平衡连接密度与紧凑性，支持家用电器、计算机主板等应用，确保功率分配和信号一致性，适应多样化电路需求。

该连接器通过键控对准、端子上锁定机制及高环境容忍度，在严苛条件下确保长期稳定连接，黑色壳体进一步提升应用场景中的识别性与耐用性。
