泰科TE 2289727-9连接器中文手册_现货采购_配套型号指南

作者:小编-接插世界网来源:接插世界网浏览量:12时间:2025-07-21 15:07:13

泰科2289727-9是一款线到线母端子护套连接器,专为电缆安装设计,支持压接线缆端接方式。关键规格包括1行2位布局、800V标称电压、8mm中心线间距及180°出线角度,壳体呈淡棕色。其工作温度范围覆盖-40°C至125°C,适应严苛环境,但不具备密封、屏蔽或连接器位置保证功能。整体结构坚固,在工业应用中可靠传输电力,适用于自由悬挂电缆场景,如电气设备连接。

一、2289727-9中文手册

分类 详情

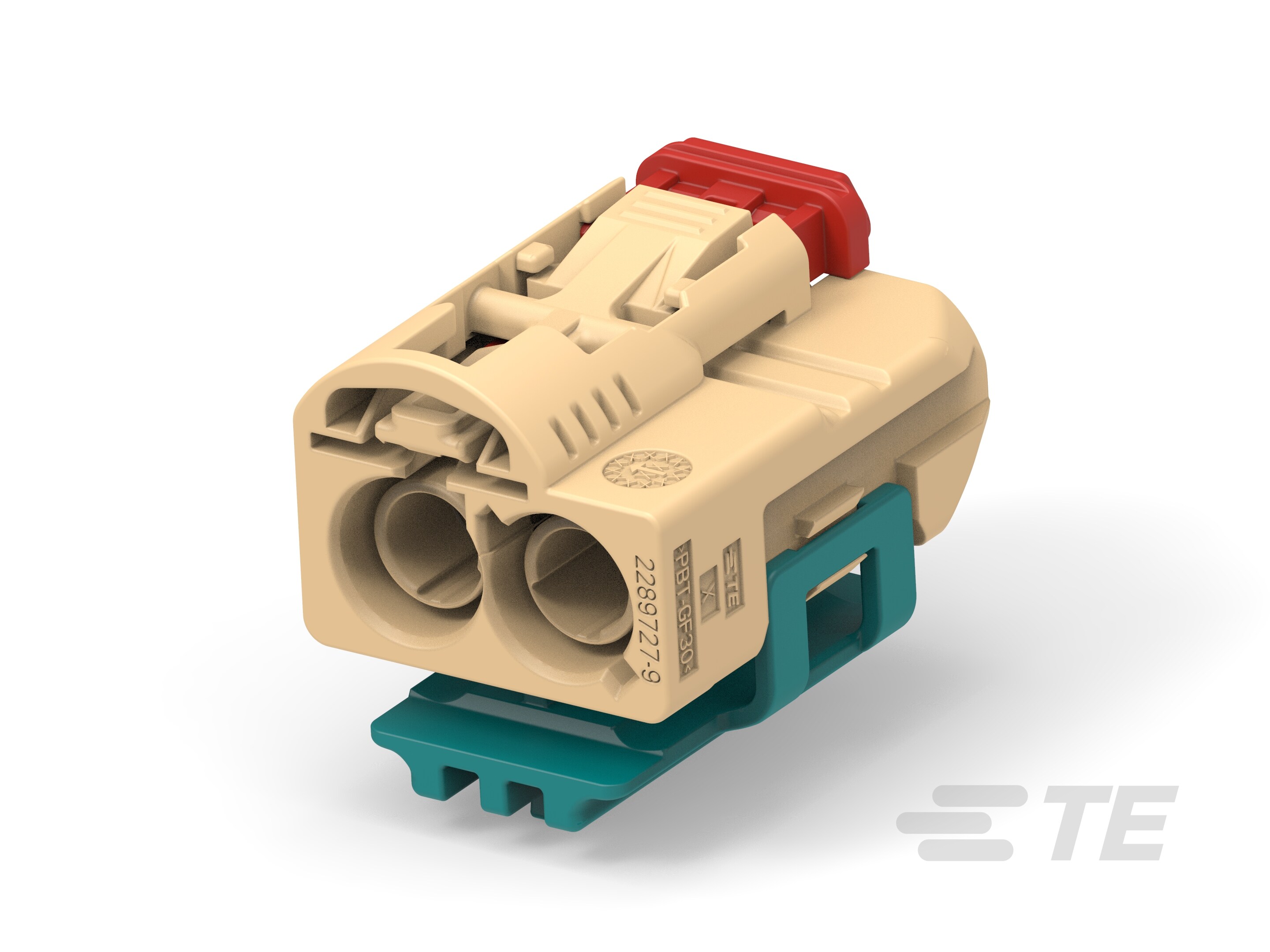

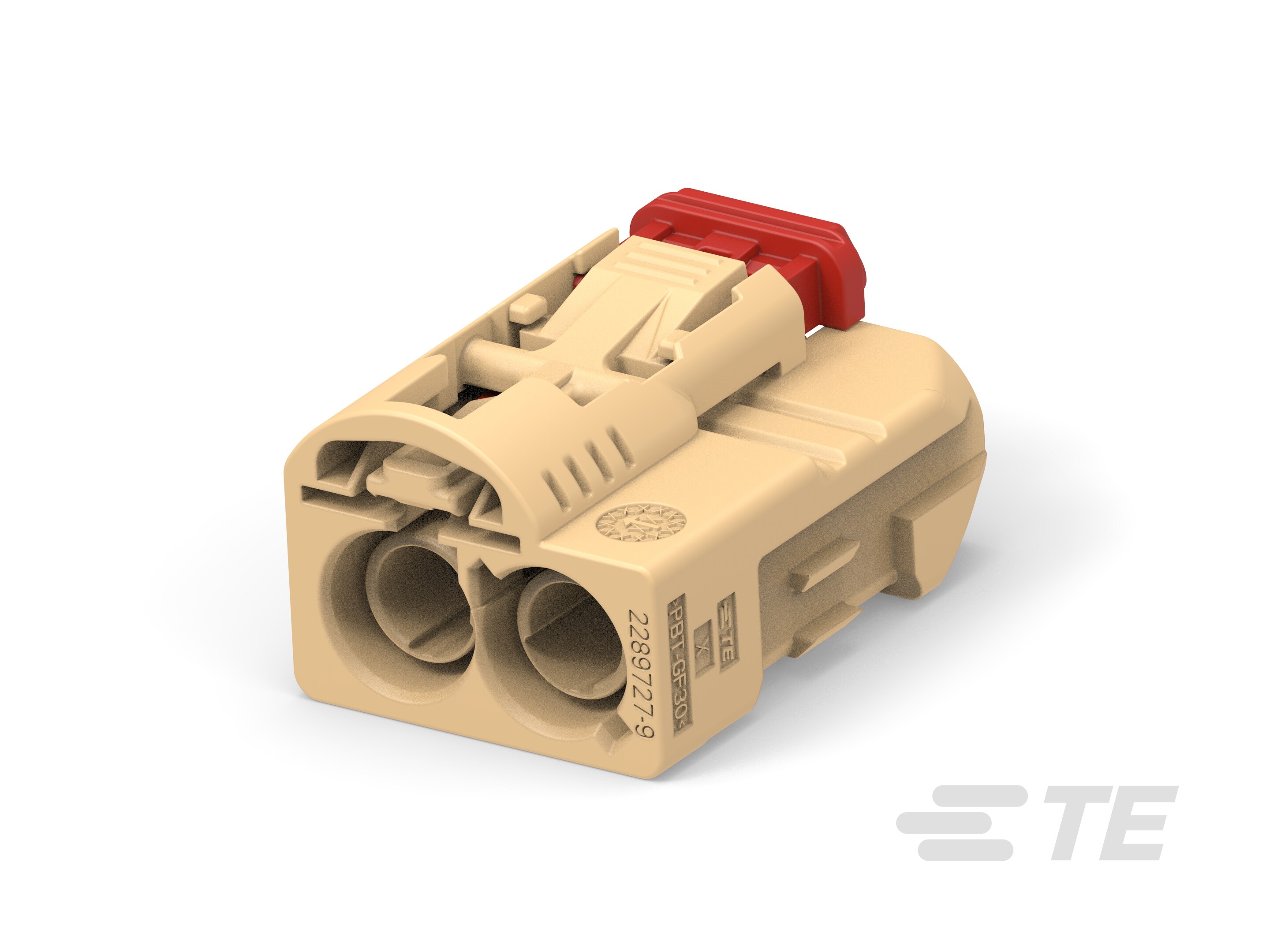

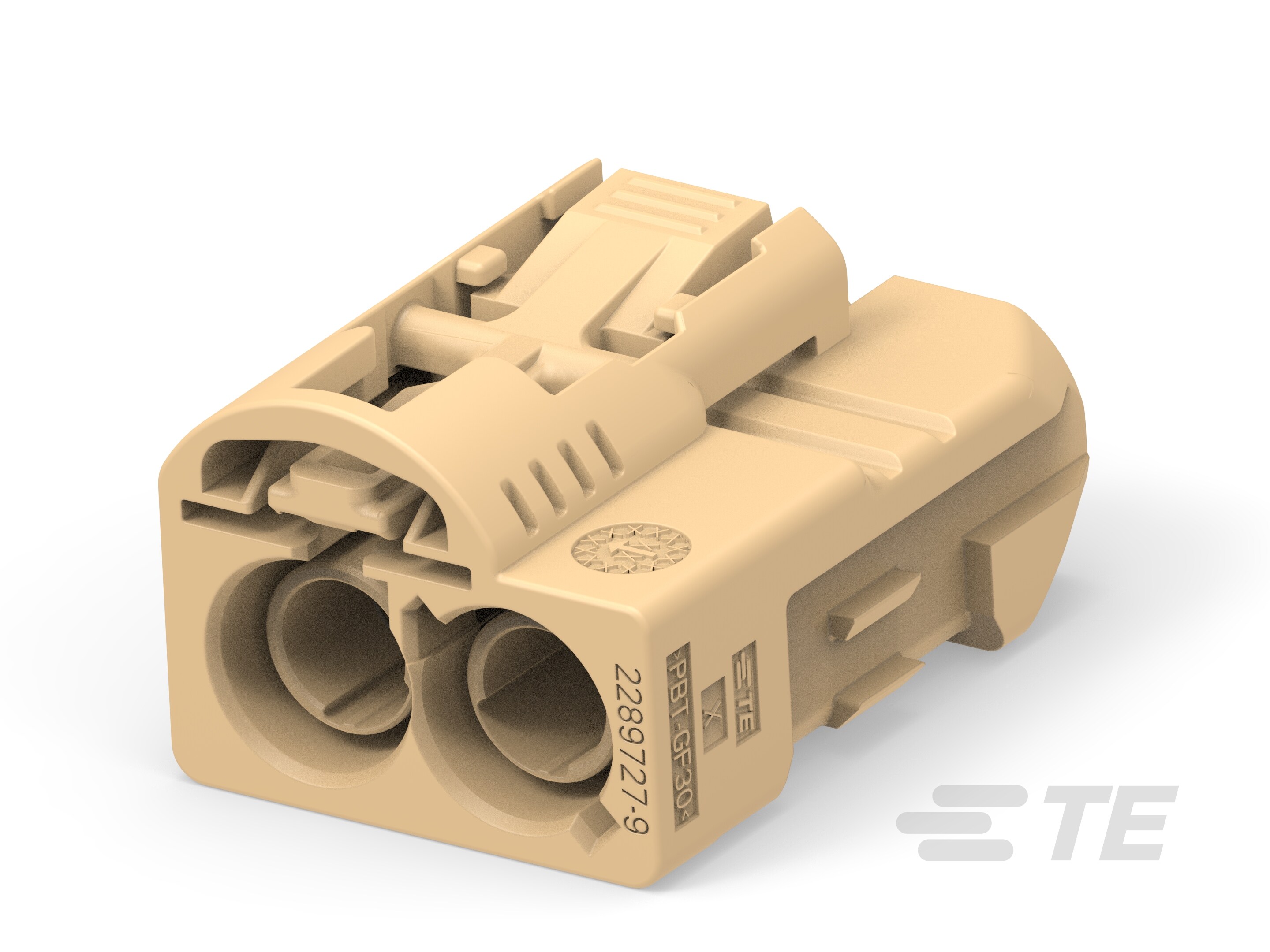

产品图 泰科TE 2289727-9连接器中文手册_现货采购_配套型号指南
产品型号 2289727-9
连接器和端子端接到 电线和电缆
连接器系统 线到线
可密封
连接器和壳体类型 母端子护套
行数 1
位数 2
标称电压架构(V) 800
出线角度 180°
连接器和键控代码 I
线缆端接方法 压接
连接器安装类型 电缆安装(自由悬挂)
壳体颜色 淡棕色
中心线(间距) 8mm[.315in]
工作温度(最大值) 125°C[257°F]
工组温度范围 -40 – 125°C[-40 – 257°F]
屏蔽
能够保证连接器位置
采购入口 2289727-9现货
原厂手册 2289727-9数据手册.PDF

二、2289727-9配套型号

配套型号 产品图
2289732-9 2289732-9
2289731-9 2289731-9
更多配套型号查询 2289727-9配套型号大全

三、2289727-9适用领域

泰科2289727-9连接器凭借其宽温度适应性、精准键控设计及便捷安装方式,广泛应用于以下领域:

1. 汽车电子与线束系统:键控代码I(180°出线角度)确保端子精准对准,防止连接错误,适用于ECU接口、传感器信号传输等场景,工作温度范围-40°C至125°C适应引擎舱高低温环境,保障车辆稳定运行。

2. 工业自动化与设备控制:线到线连接方式支持机床或生产线的内部信号传输,电缆安装结构(自由悬挂)简化布线,母端子护套设计确保高振动下的连接可靠性,提升设备维护效率。

3. 消费电子产品内部连接:压接线缆端接方法适配家电、计算机等设备的紧凑布局,2位单行设计(8mm间距)平衡连接密度与空间占用,高温耐受性支持长时间运行需求。

4. 通信与数据网络设备:适用于路由器或交换机内部数据传输,无屏蔽设计兼容简化信号链,180°出线角度优化线缆管理,确保通信链路稳定性及快速插拔。

5. 通用电器与低功耗能源系统:如家用电器或小型能源设备,淡棕色外壳便于快速识别,压接式端子端接支持长期耐用性,适用于非密封环境下的电力或信号连接。

该连接器通过键控机制、宽温度范围及自由悬挂安装特性,在多种应用中提供高效可靠连接,淡棕色设计进一步增强设备内部组件辨识度。

四、2289727-9常见问题与解决方案

1. 自由悬挂安装稳定性不足

问题:电缆安装模式缺乏固定支撑点,受机械振动或外力拉扯时易位移。

方案:加装应力消除卡扣或绑带锚固电缆,在振动环境中增设托盘支架分散应力,确保弯曲半径≥5倍线径。

2. 无密封防护设计

问题:该型号未配置密封结构("可密封"属性为否),粉尘/液体易侵入端子区域。

方案:禁止部署于潮湿或污染环境;需防护时改用IP67等级壳体,或增加防溅罩二次防护。

3. 端子压接失效风险

问题:1.2mm母端子压接高度超差(>±0.2mm公差)或氧化导致电阻异常。

方案:采用泰科CTX压接工具确保±0.15mm精度,每千次插拔后用IPA清洁触点,连续使用超8000次强制更换端子。

4. 尼龙外壳热变形隐患

问题:尼龙6/6壳体持续暴露125℃高温会软化变形(工作温度上限值)。

方案:高温环境选用金属外壳型号(如2289707-1),控制瞬时温升≤110℃,强腐蚀场景每周目视检查壳体龟裂。

5. 键控对位偏差

问题:键控代码I未与公端匹配时强行插接导致端子损伤。

方案:操作前双人核验键槽定位标记(壳体三角标识),使用泰科AP-11对准治具辅助插合,错位阻力>3N立即中止。

关键参数对照说明:

- 电压架构:800V(需定期检测绝缘电阻≥100MΩ)

- 间距公差:8±0.25mm(影响插合精度的核心尺寸)

- 弯曲寿命:≥500次(超限将引发线缆疲劳断裂)
