泰科2289727-6是一款线对线连接器系统，采用电缆安装（自由悬挂）形式。其核心规格为2位单排母端子护套结构，中心间距8mm，支持800V高电压架构。该连接器使用180°直向出线设计，线缆端接采用压接方式，壳体为坚果褐色，不具备密封能力或屏蔽功能。工作温度范围覆盖-40℃至125℃，满足宽温环境应用需求，但未设计连接器位置保障机制。适用于需高电压传输的线束连接场景。

一、2289727-6中文手册

分类	详情

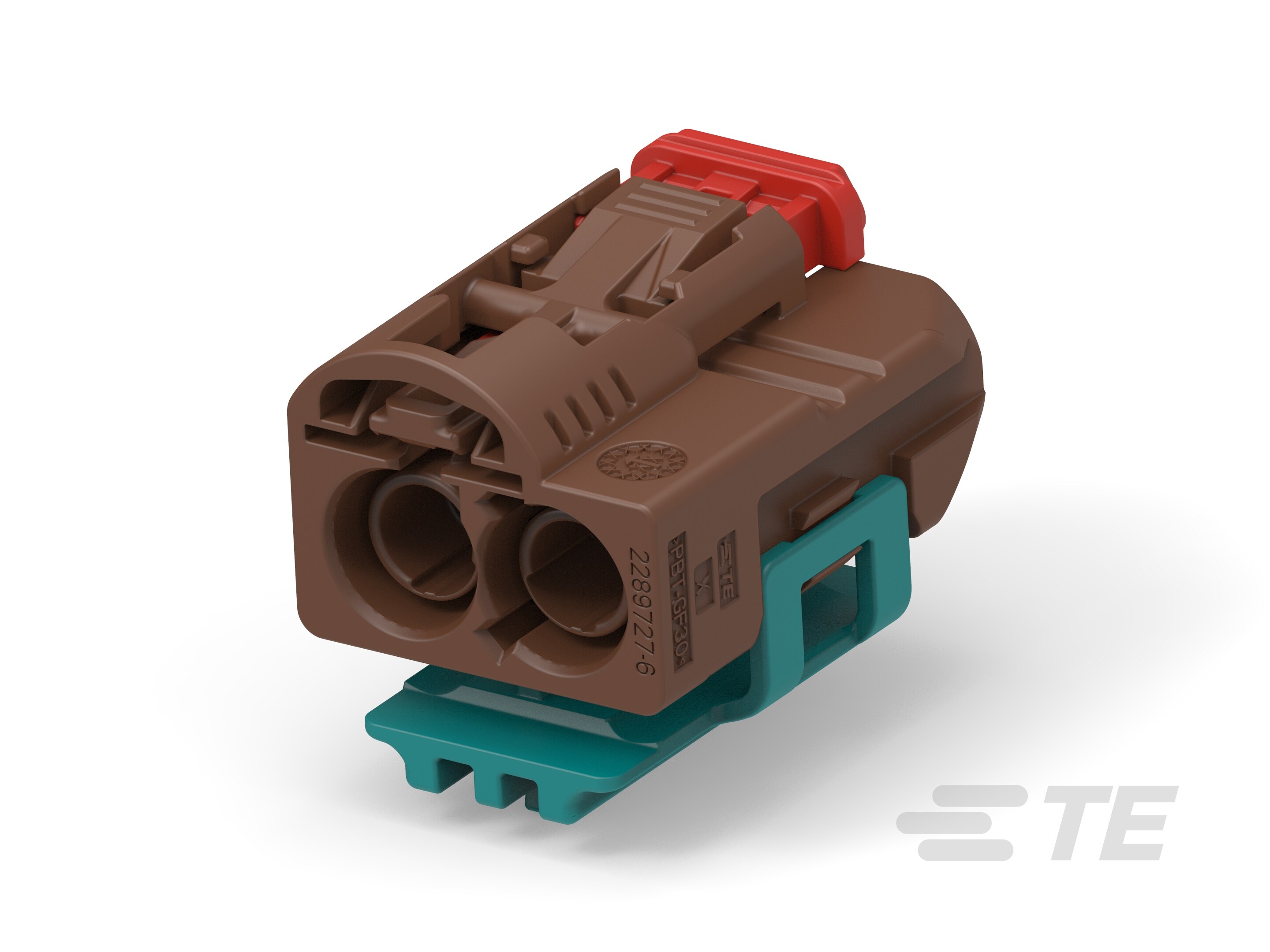

产品图
产品型号	2289727-6
连接器和端子端接到	电线和电缆
连接器系统	线到线
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	2
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	F
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	坚果褐色
中心线（间距）	8mm[.315in]
工作温度（最大值）	125°C[257°F]
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2289727-6现货
原厂手册	2289727-6数据手册.PDF

二、2289727-6配套型号

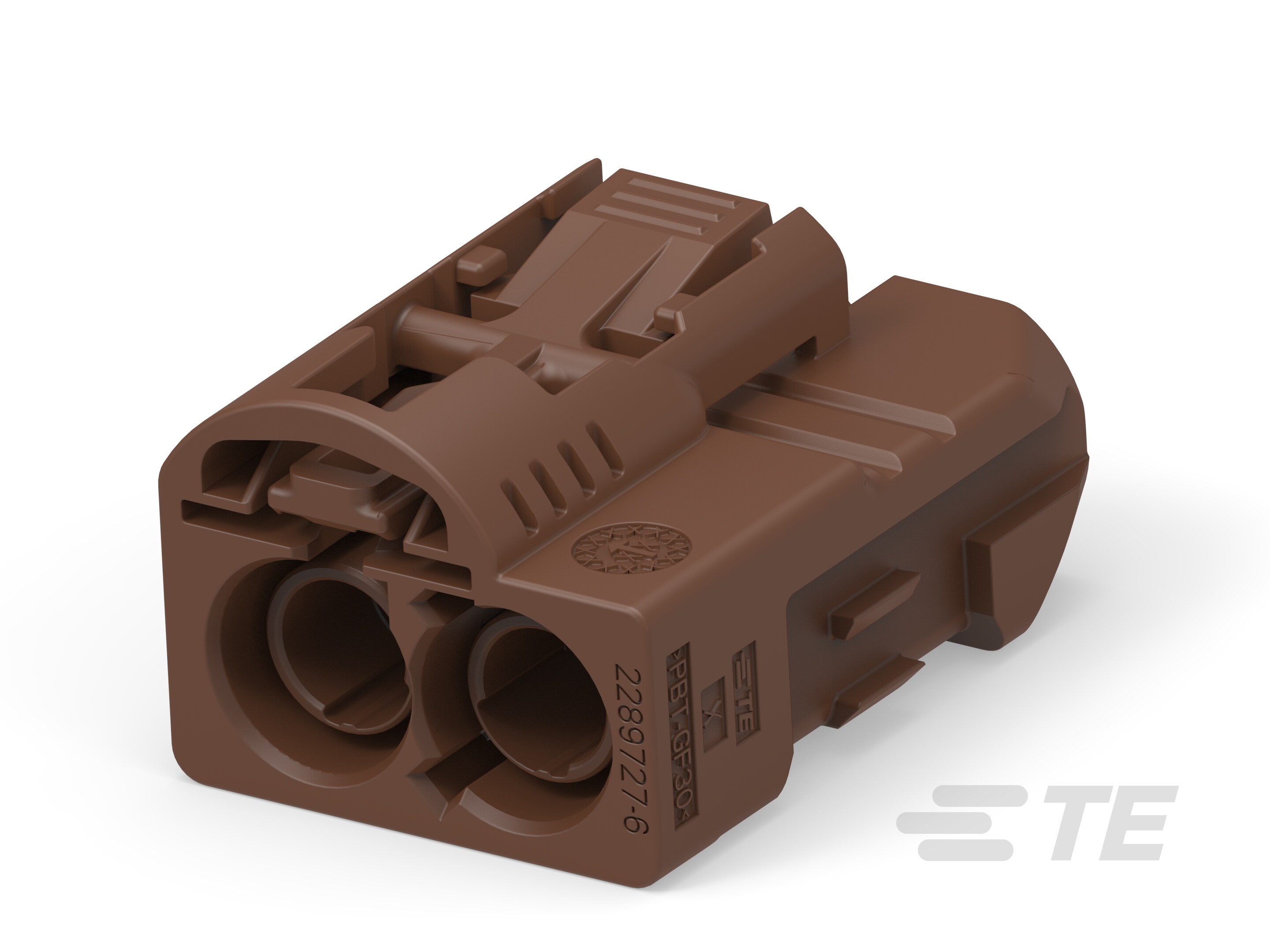

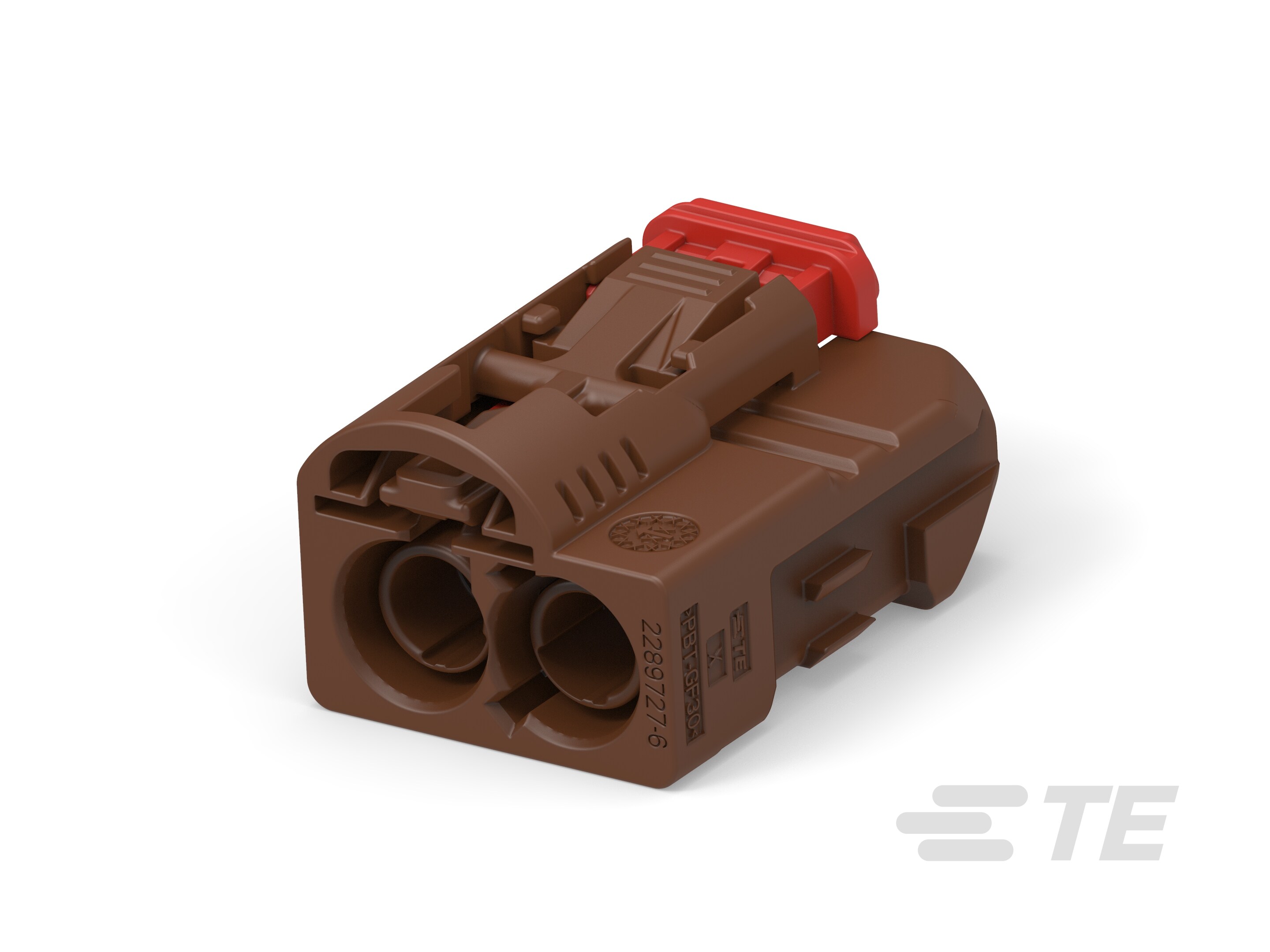

配套型号	产品图
2289731-6
2289732-6
更多配套型号查询	2289727-6配套型号大全

三、2289727-6适用领域

泰科2289727-6连接器凭借其宽温耐受性、机械稳定性及特定设计特性，适用于以下关键领域：

1. 工业自动化设备

- 耐极端温度与机械应力：工作温度范围（-40℃至125℃）适应工厂高温环境（如电机控制柜、PLC系统），电缆自由悬挂安装方式便于在振动环境中灵活布线。

- 高压支持与精准连接：800V电压架构与母端子护套设计保障高压场景（如变频器、伺服驱动器）的安全连接，键控代码F防止端子误插。

2. 新能源汽车高压系统

- 电气性能适配：800V架构匹配电动车高压电池包、充电桩线束需求，2位单行布局（8mm间距）平衡空间利用率与高压绝缘安全性。

- 环境适应性：坚果褐色外壳抗紫外线老化，180°出线角度优化线束空间走向，适用引擎舱高温区域。

3. 户外能源基础设施

- 耐候性与维护便捷性：自由悬挂式安装简化光伏逆变器、风电控制箱的线缆维护，宽温范围覆盖沙漠/寒带等极端气候区域。

- 快速识别设计：坚果褐色壳体在复杂设备中提升辨识度，缩短故障排查时间。

4. 重型运输机械与轨道交通

- 抗振动与长效连接：压接线缆端接确保列车控制单元、工程机械传感器在持续振动下的信号稳定性，125℃耐温支持引擎周边高温布线。

该连接器通过键控防呆、宽温域支持及高压兼容性，为工业高压、新能源与运输领域提供高可靠连接解决方案，坚果褐色壳体进一步强化设备维护时的可操作性。

四、2289727-6常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂式安装缺乏机械固定点，在振动或外力拉扯下易导致连接器位移。

方案：增设应力消除卡扣或绑带，均匀分散线缆受力；在关键位移区域添加辅助支撑结构。

2. 端子接触失效

问题：1.2mm母端子压接高度偏差或氧化造成接触电阻升高（公差超出±0.2~0.5mm风险）。

方案：使用经校准的压接工具控制高度公差；专用导电清洁剂去除氧化层；定期检测端子电阻值。

3. 外壳变形或老化

问题：尼龙6/6壳体在临界温度（125℃）或化学腐蚀环境中易发生形变或脆化。

方案：避免暴露于酸/碱介质；超过100℃环境增设温度监控；每季度检查外壳裂纹或变色。

4. 振动导致的端子微动磨损

问题：自由悬挂安装下机械振动引发端子间微位移，长期导致接触面磨损。

方案：在连接器5cm内加固电缆固定点；振动源设备加装减震基座；优先选用镀金端子型号。

关键参数约束说明：

- 温度操作范围：-40~125℃（长期≥100℃需强化监测）

- 安装方式限制：电缆悬挂式（无面板固定结构）

- 密封性等级：未设计IP防护（不适用潮湿环境）

- 端子类型：压接端接（依赖工艺精度）
