泰科TE 2307194-2连接器中文手册_现货采购_配套型号指南

泰科2307194-2是一款单孔位母端护套型连接器，专为同轴电缆缆对缆连接设计。其采用180°出线结构的黑色壳体，支持自由悬挂式安装，端接方式为压接工艺。该连接器具备IP67级密封防护能力，适用于-40℃至125℃的严苛工作环境。作为工业级紧凑型组件，它优化了空间利用效率，尽管未配置屏蔽层和连接器定位保证功能，但凭借压接端接的可靠性和宽温域适应性，可在复杂工况中保持稳定信号传输。

一、2307194-2中文手册

分类	详情
产品图
产品型号	2307194-2
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	是
连接器和壳体类型	母端子护套
行数	1
位数	1
出线角度	180°
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	黑色
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2307194-2现货
原厂手册	2307194-2数据手册.PDF

二、2307194-2配套型号

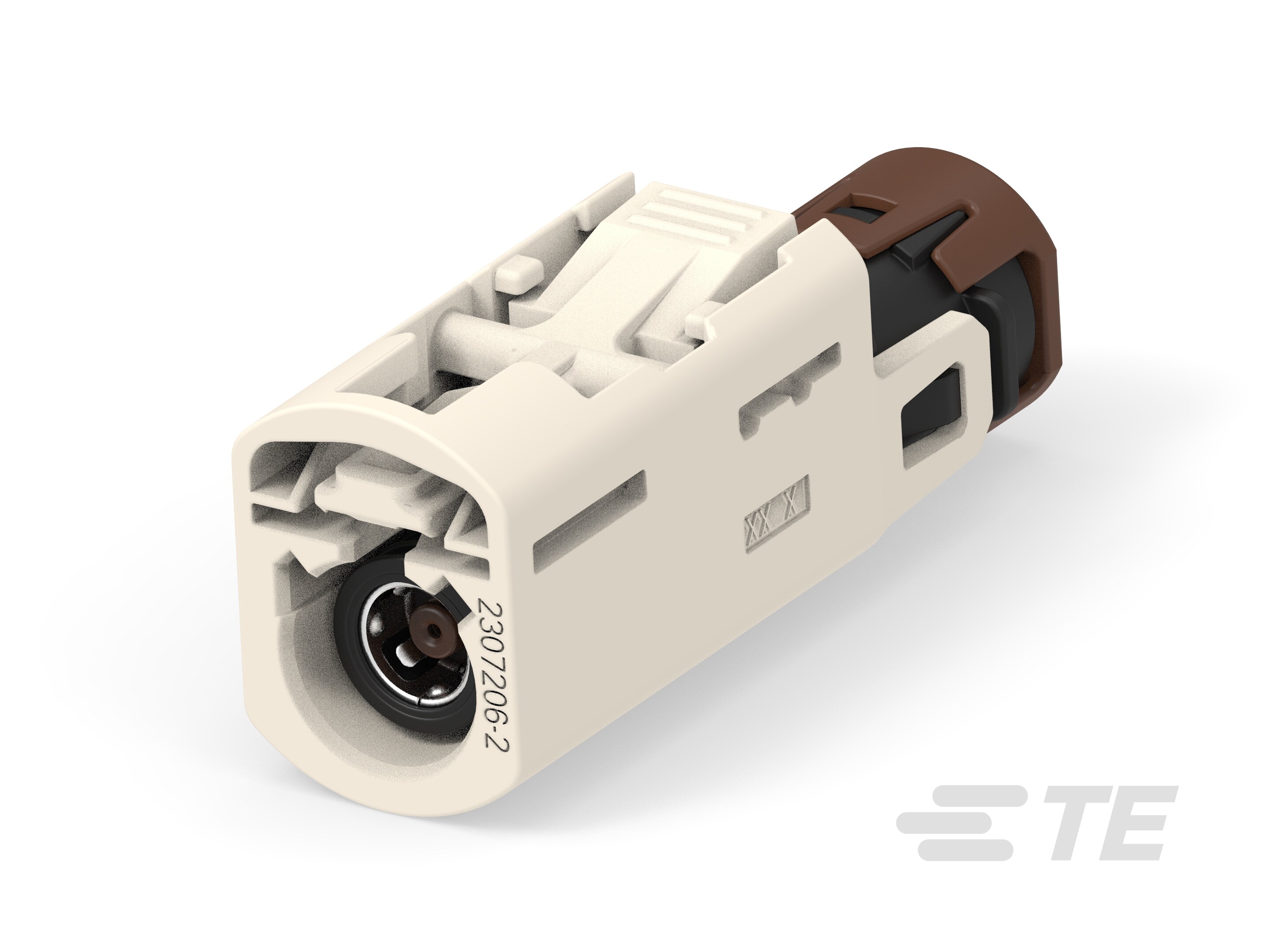

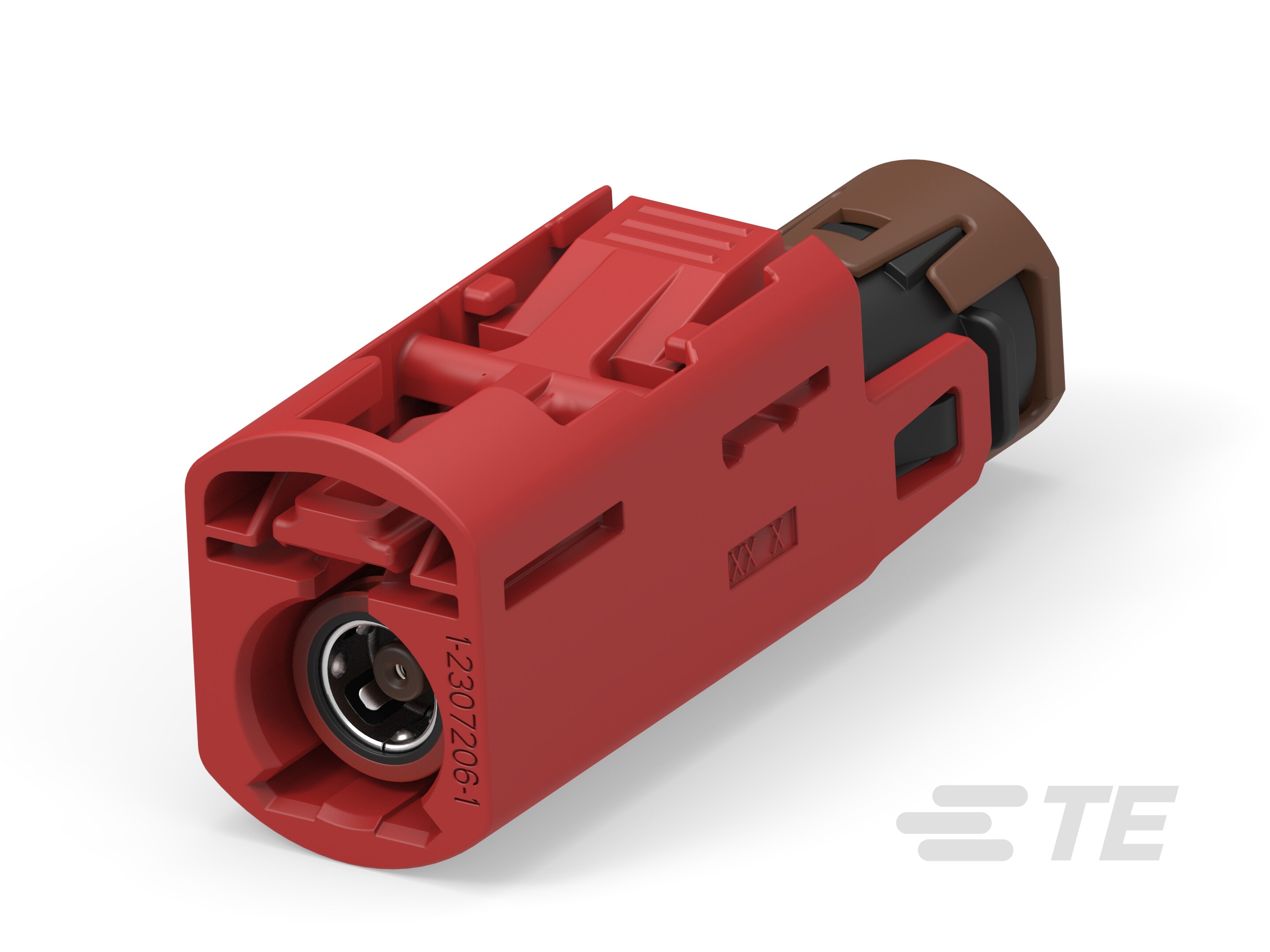

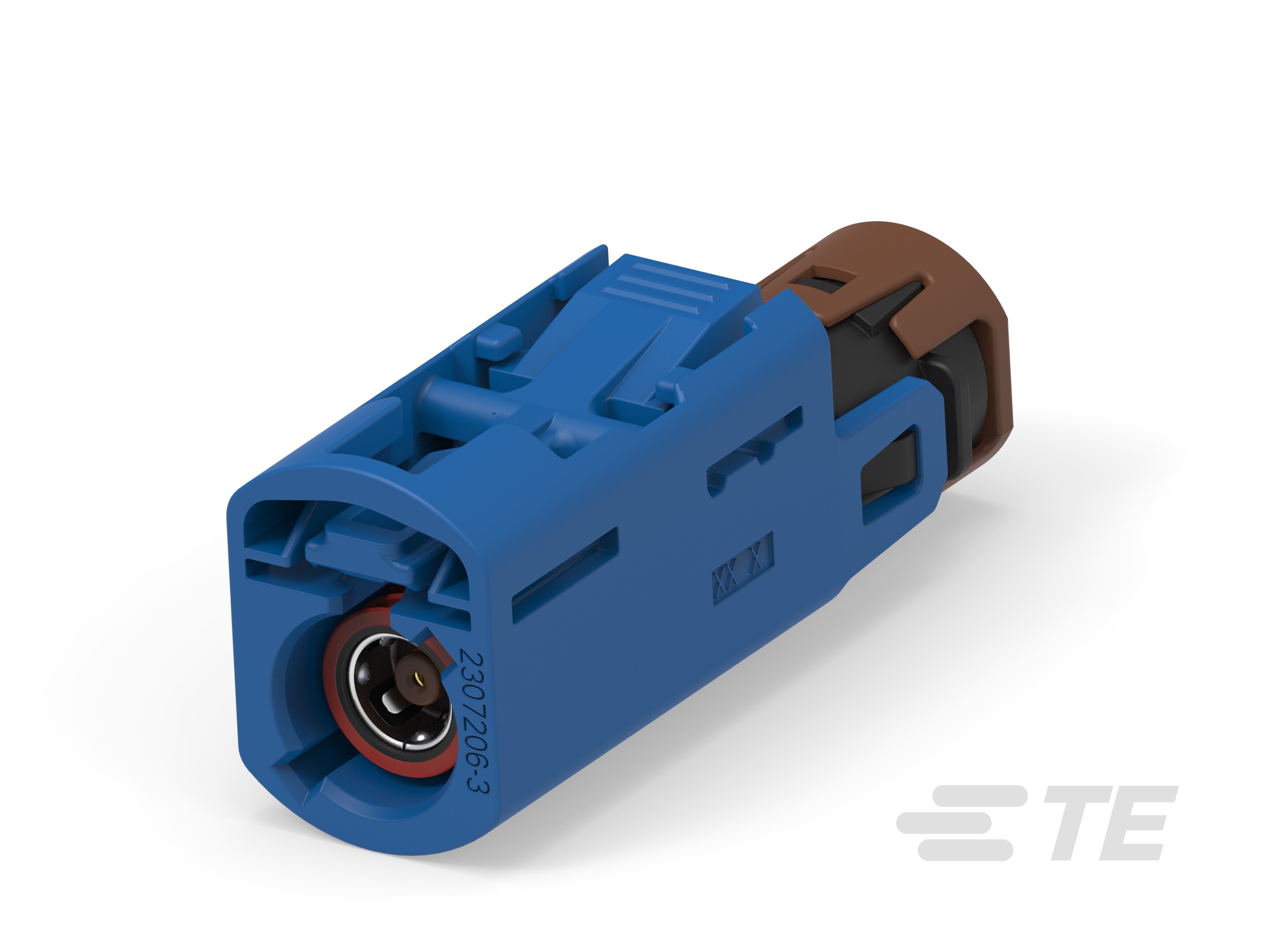

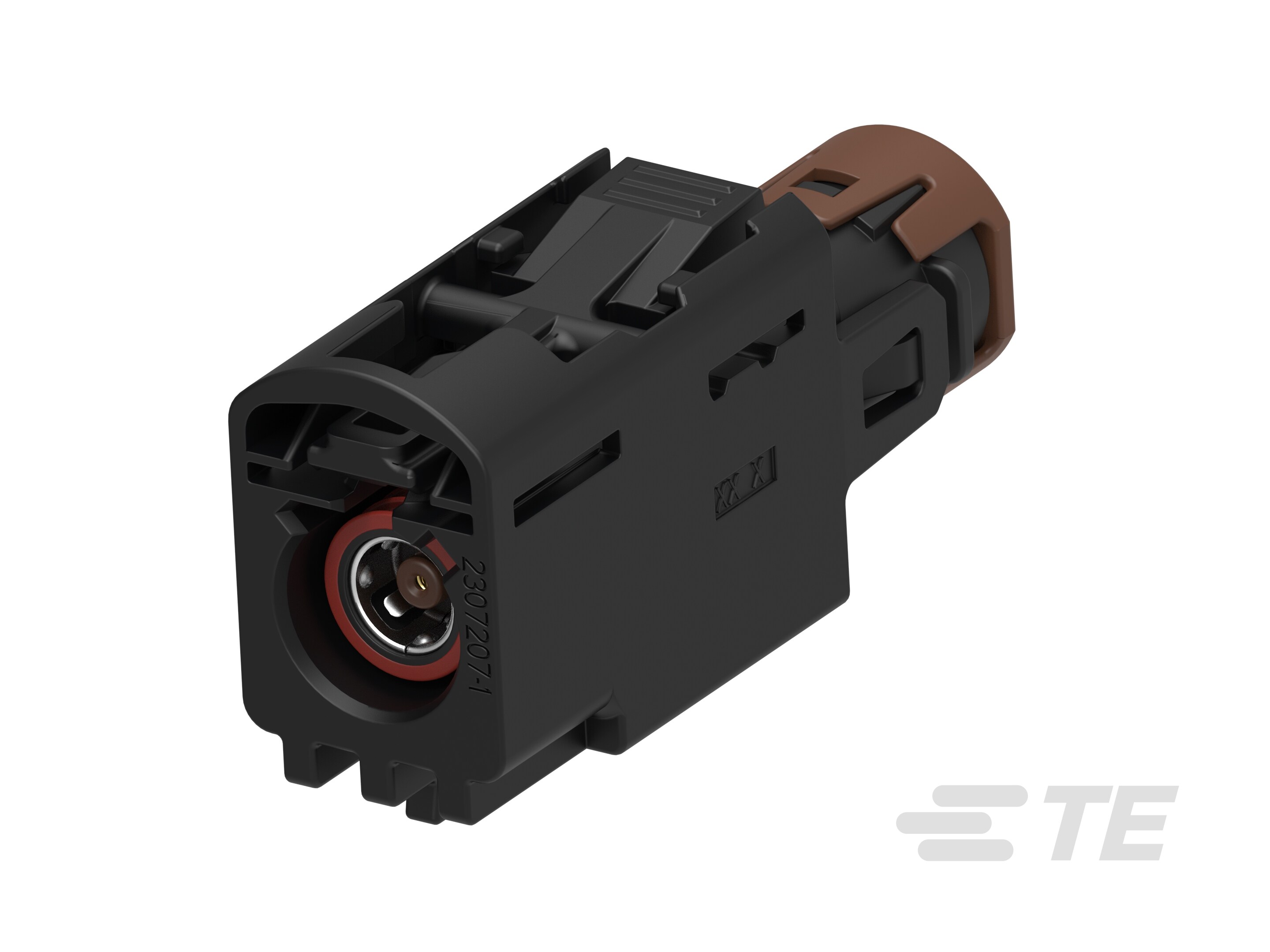

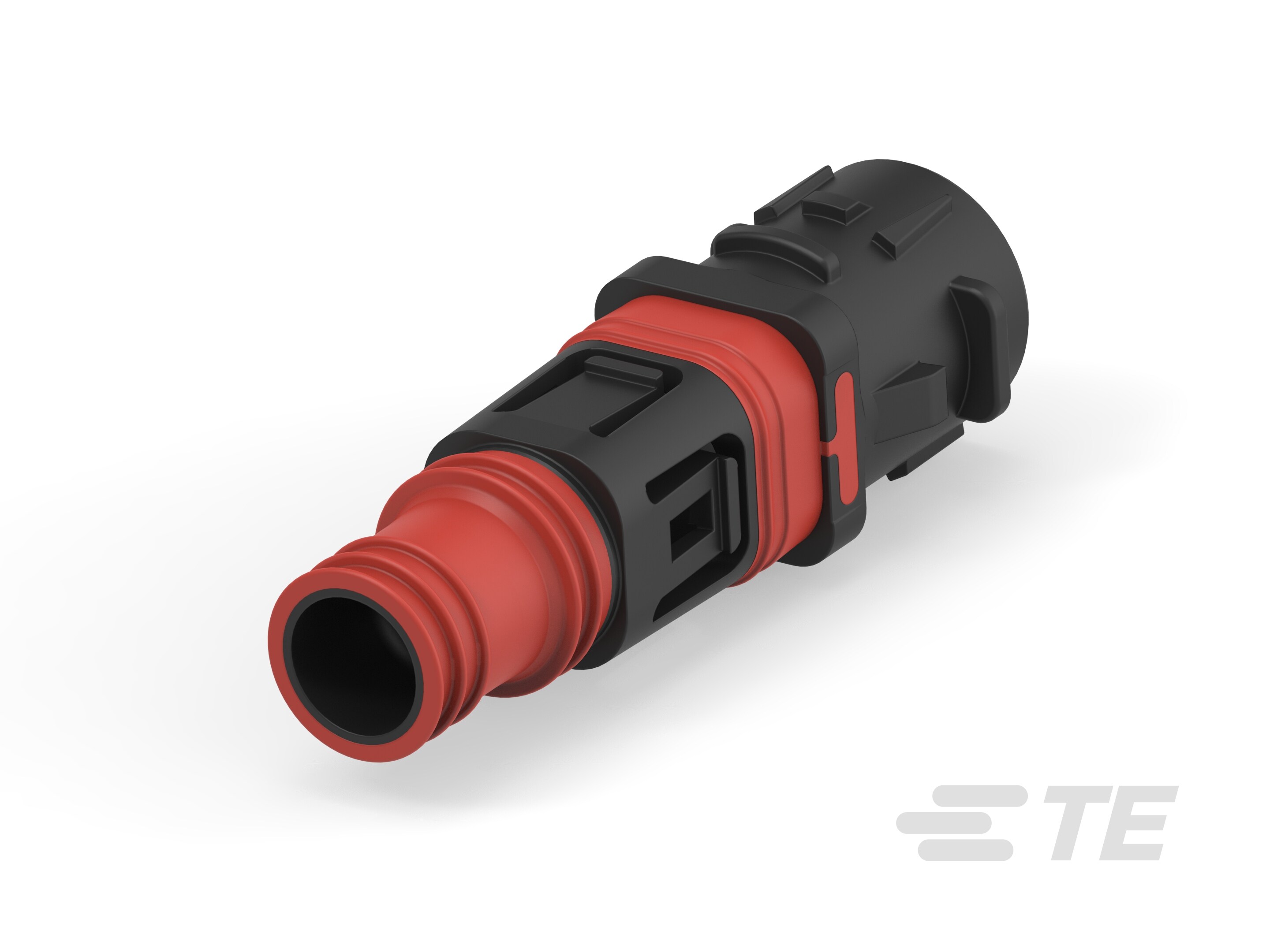

配套型号	产品图
2304241-2
2-2304241-1
2304241-3
1-2304241-1
2203275-2	暂无
更多配套型号查询	2307194-2配套型号大全

三、2307194-2适用领域

泰科2307194-2连接器凭借其宽广的工作温度范围、可靠密封性及灵活安装设计，广泛应用于以下领域：

1. 工业自动化与机械控制：-40°C至125°C工作温度范围结合自由悬挂安装方式，适应生产线和传感设备等高振动、极端温变环境，确保控制信号稳定传输与电机驱动链路的耐久连接。

2. 汽车电子系统：压接端接方法与可密封结构提供抗振动和防尘特性，适用于车载传感器、线束接口场景，保障动力系统数据传输的安全性与长期可靠性。

3. 户外能源设备：IP级防护（如等效IP67）抵御雨淋、沙尘侵扰，缆到缆设计及自由悬挂布局适配紧凑型空间，适用于太阳能控制器和风电装置等分布式能源设施。

4. 医疗仪器与设备：可维护结构与密封防渗入设计简化消毒流程，支持医疗监控设备内部线缆连接，避免液体或污染风险，提升设备运行卫生性。

5. 通信与数据传输：同轴电缆类型支持高频信号完整性，180°出线角度优化布线效率，适用于基带单元或交换机内部数据传输路径，实现低干扰连接稳定性。

该连接器通过高耐受温度、可靠端接和防护密封，确保在动态环境中实现长期稳定连接，黑色外壳增强工业场景中的专业辨识度。

四、2307194-2常见问题与解决方案

1. 自由悬挂安装松动

问题： 电缆安装（自由悬挂）无固定点，振动或外力易导致连接器与线缆接口位移。

方案： 在距接口50mm内加装应力消除卡扣或尼龙绑带，确保电缆弯曲半径≥5倍线径；重载环境下建议增加L型支架分散机械应力。

2. 高温环境外壳变形

问题： 尼龙6/6材质在临界温度（125℃）持续运行或短时超温时易软化变形。

方案： 工作温度＞105℃时更换为金属外壳型号（如2307194-8）；定期红外测温监控，超过110℃立即停机散热，季度检查外壳形变量（应＜0.3mm）。

3. 单孔位对接偏移

问题： 单点位（1位）无键控设计，180°出线角度易因扭力导致公母端轴向错位（允许偏差≤0.5mm）。

方案： 对接前使用激光定位仪校准轴线，加装防扭转限位槽；每次插拔后测量接触电阻（正常值≤20mΩ）。

4. 无屏蔽干扰风险

问题： 非屏蔽设计在EMI＞20V/m环境可能引发信号噪点（参考IEC60664-1标准）。

方案： 强干扰场景改用屏蔽型同轴连接器（如2312345系列），或外层缠绕铜箔胶带（覆盖率≥85%）接地处理。

参数补充说明

- 密封性提示：虽产品支持密封，但自由悬挂安装需额外注塑防水胶（胶体硬度 Shore A60±5）

- 压接工艺：严格按AMP 114-45001标准执行压接高度（1.2mm端子公差±0.05mm）

- 振动场景：若加速度＞5g，须采用双点锁扣固定（TE专利号 US7850489B2）
