泰科TE 2-2306868-5连接器中文手册_现货采购_配套型号指南

泰科2-2306868-5是一款缆到缆连接器，采用母端子护套设计，配备单行双位针位（间距4mm），主体为PA GF材料确保耐用性。其180°出线角度优化布線便利性，支持压接端接方式（接合插针直径0.4mm）并提供位置锁定功能，适用于-40°C至105°C宽温域环境。尺寸紧凑（18.8mm×12.2mm×10.35mm），壳体为五月绿色，兼容RTK 031电缆且为自由悬挂安装。泰科品牌以高可靠性和兼容性著称，特别适用于汽车电子、工业控制及消费电子等信号传输场景。

一、2-2306868-5中文手册

分类	详情

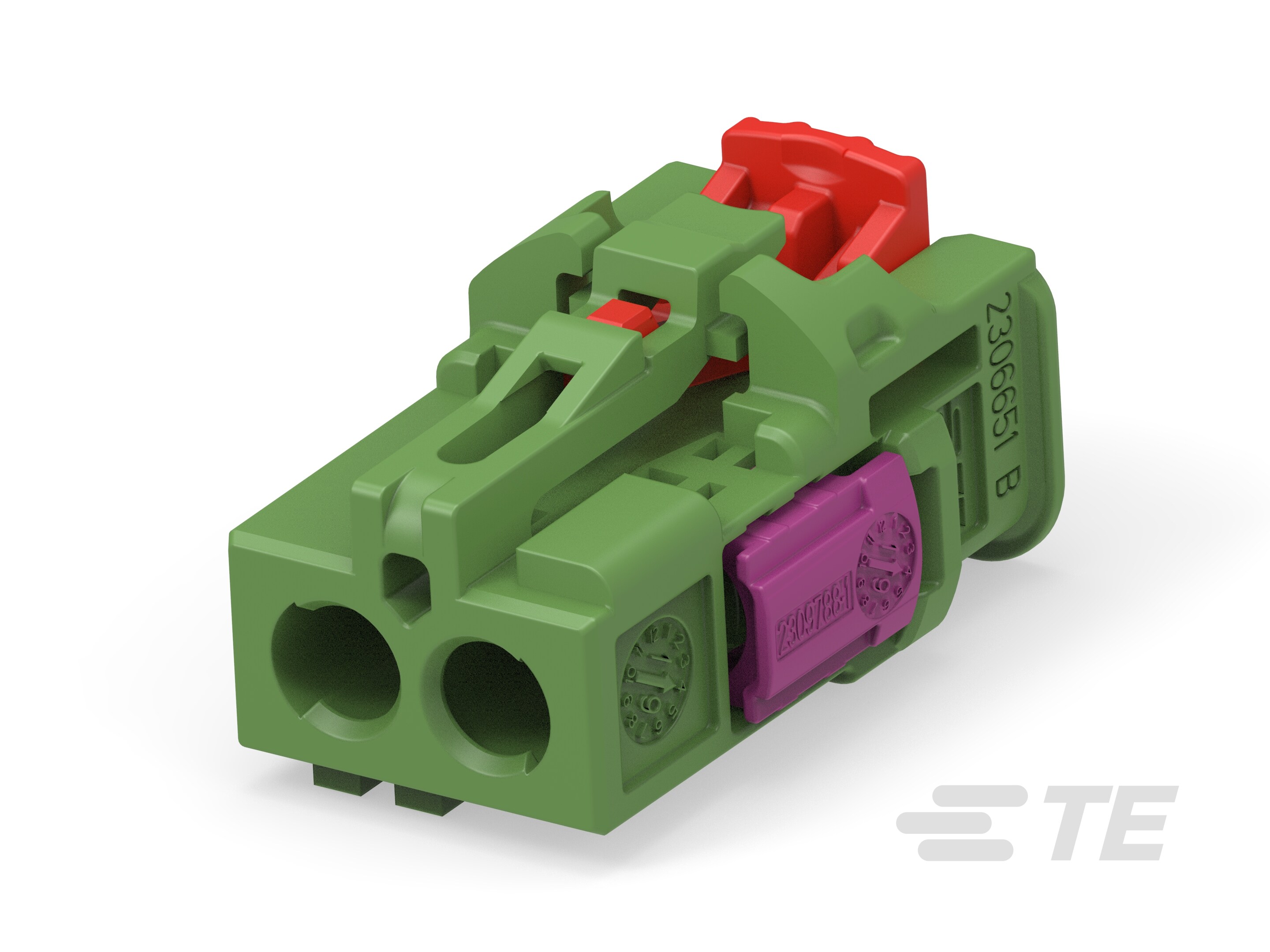

产品图
产品型号	2-2306868-5
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
连接器系统	缆到缆
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	2
主体材料	PA GF
出线角度	180°
连接器和键控代码	E
接合插针直径	.4mm[.015in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	五月绿
中心线（间距）	4mm[.157in]
连接器高度	10.35mm[.407in]
产品长度	18.8mm[.74in]
产品宽度	12.2mm[.48in]
工作温度（最大值）	105°C[221°F]
电缆类型	RTK 031
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
封装数量	2400
封装方法	Box
能够保证连接器位置	是
采购入口	2-2306868-5现货
原厂手册	2-2306868-5数据手册.PDF

二、2-2306868-5配套型号

三、2-2306868-5适用领域

泰科2-2306868-5连接器凭借其紧凑结构、稳定缆对缆连接及宽广工作温度范围，广泛应用于以下领域：

1. 工业自动化设备内部互连：PA GF主体材料（耐受-40°C至105°C温度范围）结合180°出线角度，适配机床、控制模块等高振动环境，实现传感器信号或控制指令的可靠传输，其2位单行设计平衡安装空间与连接需求。

2. 小型电子设备信号传输：键控代码E确保准确对接防止误插，压接端接方式保障端子与电缆的持久性，适用于仪器仪表或控制板内部的数据链路，支持低电流信号（接合插针直径0.4mm）的低损耗传递。

3. 移动设备与轻工业系统：电缆安装（自由悬挂）结构简化线缆布局，适配便携工具或轻载机械，紧凑尺寸（18.8mm长度×12.2mm宽度）优化空间受限场景，工作温度适应-40°C至105°C的严苛环境波动。

4. 数据采集与监测设备：缆到缆系统支持RTK 031电缆的直接连接，4mm间距设计兼顾密度与抗干扰，适用于温湿度传感器或简单监测单元，确保在温度变化剧烈环境下的稳定性能。

5. 低防护要求设备内部连接：无密封设计但可保证位置锁定，适用于无尘或少尘区域如内部机柜布线，五月绿色外壳提升维护时的快速识别性，满足设备组装和维修场景的效率需求。

该连接器通过键控对准机制、端子锁定特性及高温耐受材料，确保在紧凑和温度波动场景中实现长期可靠连接，其简洁布局进一步增强通用设备中的适配灵活性。

四、2-2306868-5常见问题与解决方案

1. 电缆安装松动或位移

问题：自由悬挂式安装缺乏机械固定点，受振动或外力拉扯易导致连接器位移或电缆脱落。

方案：增设应力消除部件（如卡扣式绑带或固定夹），确保电缆弯曲部位受力均匀；安装支架分散外部应力。

2. 密封性能下降

问题：未配置标准密封结构，长期暴露潮湿环境易引发污染物渗入（灰尘/水汽）。

方案：定期清洁接口部位；建议在非工作状态加装防护盖，环境湿度超过80%RH时需部署除湿设备。

3. 端子接触失效

问题：0.4mm插针接触面因压接公差超限（＞±0.2mm）或氧化导致电阻异常。

方案：按规范压接高度（公差±0.2mm）操作端子；使用专用氧化物清洁剂处理接触面；定期检测端子弹性。

4. 外壳高温变形风险

问题：PA GF材质外壳在＞105℃环境中易软化变形，强酸碱环境加速材料腐蚀。

方案：工作温度严格控制在-40~105℃区间；避免接触腐蚀性液体；超过温限时更换金属外壳型号。

5. 键控代码误匹配

问题：未识别键控代码"E"导致公母端插接错位，引发端子受力弯曲或短路。

方案：插接前核验公端键控代码与母端"E"标识匹配；使用导向柱辅助精准对位。

关键参数注意项：

- 耐温极限：持续工作温度勿超105℃（短时峰值125℃）

- 线缆兼容性：适用RTK 031类型电缆（非屏蔽）

- 机械应力控制：自由悬挂安装时需每15cm设置绑扎固定点

本文基于产品规格参数（TE 2-2306868-5）及工程应用实践总结，适用于汽车电子、工业设备等场景。
