泰科TE 2308234-4连接器中文手册_现货采购_配套型号指南
泰科2308234-4是一款高性能线对线连接器，专为电线和电缆的信号传输应用设计，兼容OEM标准。采用无尖刃主体的PA GF（玻璃纤维增强尼龙）材质公端子护套，可密封结构面板安装，黑色壳体配180°直线出口和弹簧锁，确保机械稳固。具有2行7位端子，50Ω阻抗支持800VAC工作电压，端接方法为压接。端子接触部镀金提升信号完整性，中心端子镀锡增强耐久性，工作温度范围宽达-40℃至125℃，适合严苛环境。虽然不保证位置锁定，但整体设计注重可靠性和兼容性。
一、2308234-4中文手册
| 分类 | 详情 |
|---|---|

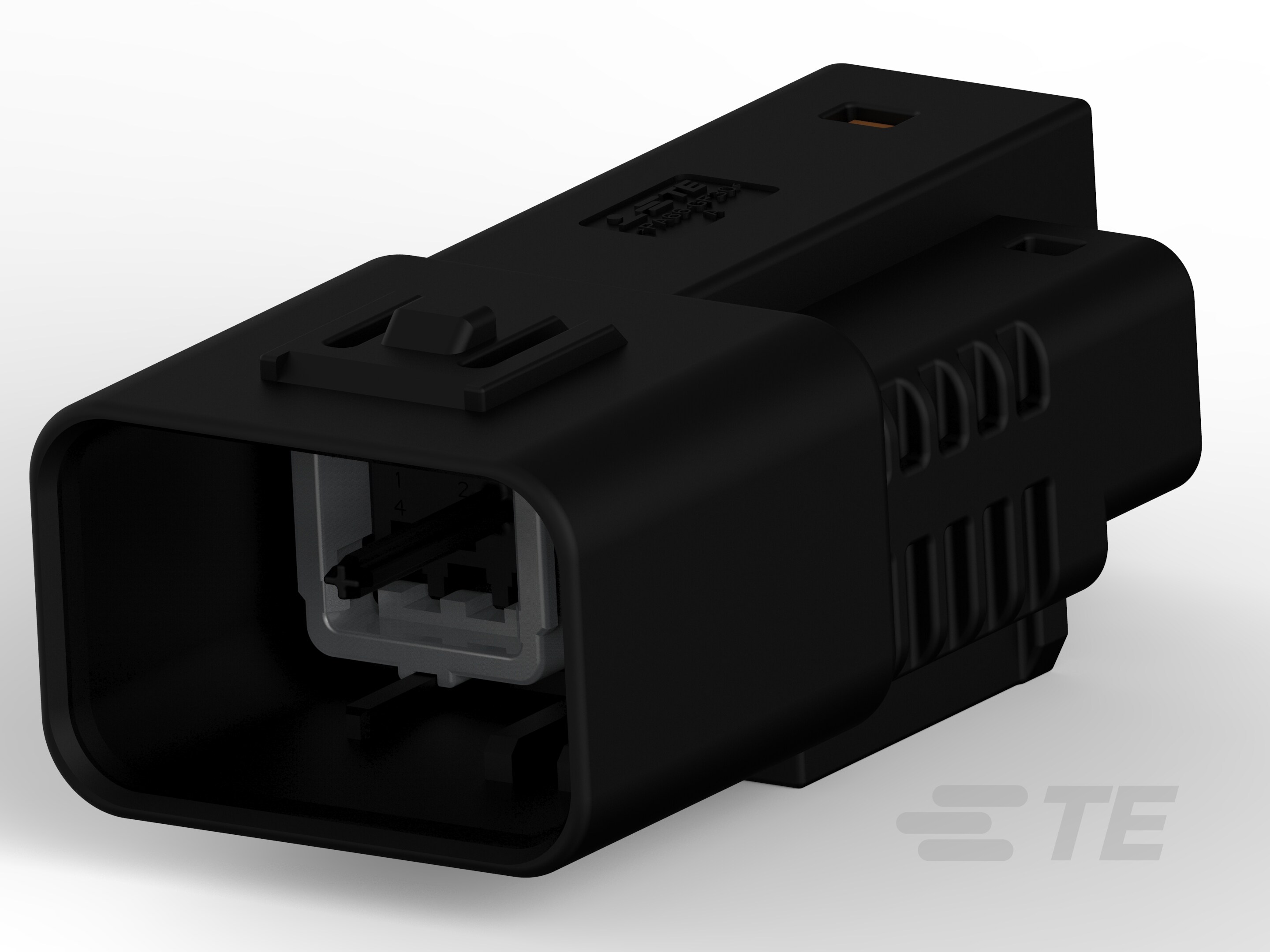

| 产品图 |
|
| 产品型号 | 2308234-4 |
| 主要锁定特性 | 无尖刃主体 |
| 混合型连接器 | 是 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 线到线 |
| 可密封 | 是 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 2 |
| 弹簧锁 | 带有 |
| 位数 | 7 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 电缆出口类型 | 直线到直线 |
| 主体材料 | PA GF |
| 出线角度 | 180° |
| 连接器和键控代码 | 通用 |
| 端子类型 | 公端 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 锡 (Sn) |
| 对接公端宽度 | .8mm[.031in] |
| 对接公端厚度 | .64mm[.025in] |
| 线缆端接方法 | 压接 |
| 接合固定 | 带有 |
| 连接器安装类型 | 面板安装 |
| 壳体颜色 | 黑色 |
| 中心线（间距） | 2.8mm[.11in] |
| 连接器高度 | 20.15mm[.793in] |
| 产品长度 | 48.55mm[1.91in] |
| 产品宽度 | 23.9mm[.94in] |
| 工组温度范围 | -40 – 125°C[-40 – 257°F] |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 与机构/标准产品兼容 | OEM 厂商 |
| 封装方法 | Tray |
| 封装数量 | 48 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2308234-4现货 |
| 原厂手册 | 2308234-4数据手册.PDF |
二、2308234-4配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2310387-3 | 暂无 |
| 2310387-3 | 暂无 |
| 更多配套型号查询 | 2308234-4配套型号大全 |
三、2308234-4适用领域
泰科2308234-4连接器凭借其高密度布局、宽温域适应性及工业级防护设计，适用于以下专业领域：
1. 工业自动化控制系统
PA GF（玻纤增强尼龙）材质壳体结合-40℃至125°C宽温域耐受性，适配高振动机械环境。7位双行布局（2.8mm间距）和直线出线结构优化控制柜内线缆管理，确保传感器信号与设备控制链路的抗干扰传输。
2. 汽车电子模块互联
0.8mm × 0.64mm精密公端端子设计实现微型化对接，50Ω阻抗匹配支持车载ECU、线束间高频信号传输。弹簧锁紧机制提升振动环境下的连接可靠性，满足车规级稳定性要求。
3. 能源设备电力连接
800VAC工作电压能力配合全密封面板安装结构（可密封设计），适用于太阳能逆变器、储能系统等户外场景。180°直线出线布局简化箱体布线，黑色壳体增强UV防护与耐候性。
4. 通信设备内部互联
50Ω特性阻抗确保射频信号完整性，支持基站、路由器等设备的线对线信号传输。20.15mm紧凑高度适配空间受限的机柜布局，压接端接方式保障高频传输稳定性。
5. 工业设备内部布线
公端子护套结构与压接线缆端接方式便于维护更换，48.55mm × 23.9mm规格平衡安装空间与接点密度，通用键控设计降低多接口系统的误插风险。
该连接器通过宽温域材料、精密端子匹配及高电压承载能力，为复杂工业场景提供抗振动、耐候性强的模块化连接方案，黑色壳体进一步增强设备内部集成的隐蔽性。
四、2308234-4常见问题与解决方案
1. 面板安装稳定性不足
问题：面板安装型设计在机械振动环境中易发生位移，影响信号传输稳定性。
方案：采用辅助锁定装置（如卡扣或螺纹固定支架），并确保安装基板厚度≥1.5mm以分散应力，振动场景下建议搭配防松垫片。
2. 密封失效风险
问题：IP67防护依赖密封面平整度，若环境湿度>80%RH或密封槽存在异物，可能导致液体渗透。
方案：安装前清洁密封槽并涂抹硅脂，定期更换密封圈（建议周期24个月），控制环境湿度≤75%RH。
3. 公端子压接失效
问题：0.64×0.8mm公端子在压接高度超差（＞±0.2mm公差）或氧化时产生＞10mΩ接触电阻。
方案：使用经校准的压接工具控制压接高度（工艺标准±0.15mm），接触面氧化时使用纤维刷蘸异丙醇清洁。
4. 尼龙外壳热变形
问题：PA GF材质在持续＞110℃环境（接近125℃上限）易发生塑性变形。
方案：高温工况（＞100℃）更换金属外壳版本，定期进行热循环测试（-40℃↔125℃/5次循环）。
5. 键控系统误差
问题：通用键控代码在密集布线中易导致插接错位（公端对不准第3-5号端子）。
方案：采用激光定位模板辅助安装，或选配定向键控（Keying B）型号防止误插。
关键特性应用说明
- 压接工艺：须确保端接拉力＞35N（参照SAE/USCAR标准）
- 温度补偿：125℃环境下建议降额使用（电流负载≤80%标称值）
- 防护维护：每6个月进行接触电阻测试（目标值≤5mΩ）及壳体探伤检查
