泰科2307383-8连接器是一款单孔位（1行1位）母端子护套，采用紫色壳体设计，适用于800V高压架构。其特性包括：支持-40°C至125°C宽工作温度范围，具备密封性与电磁屏蔽功能，符合FAKRA汽车标准。连接器采用180°出线角设计，通过压接方式端接同轴电缆，适用于自由悬挂安装场景，主要应用于车载信号传输领域。关键参数包含0.5mm接合插针直径和CP（连接器位置）保证功能，满足严苛环境下的高可靠性需求。

一、2307383-8中文手册

分类	详情

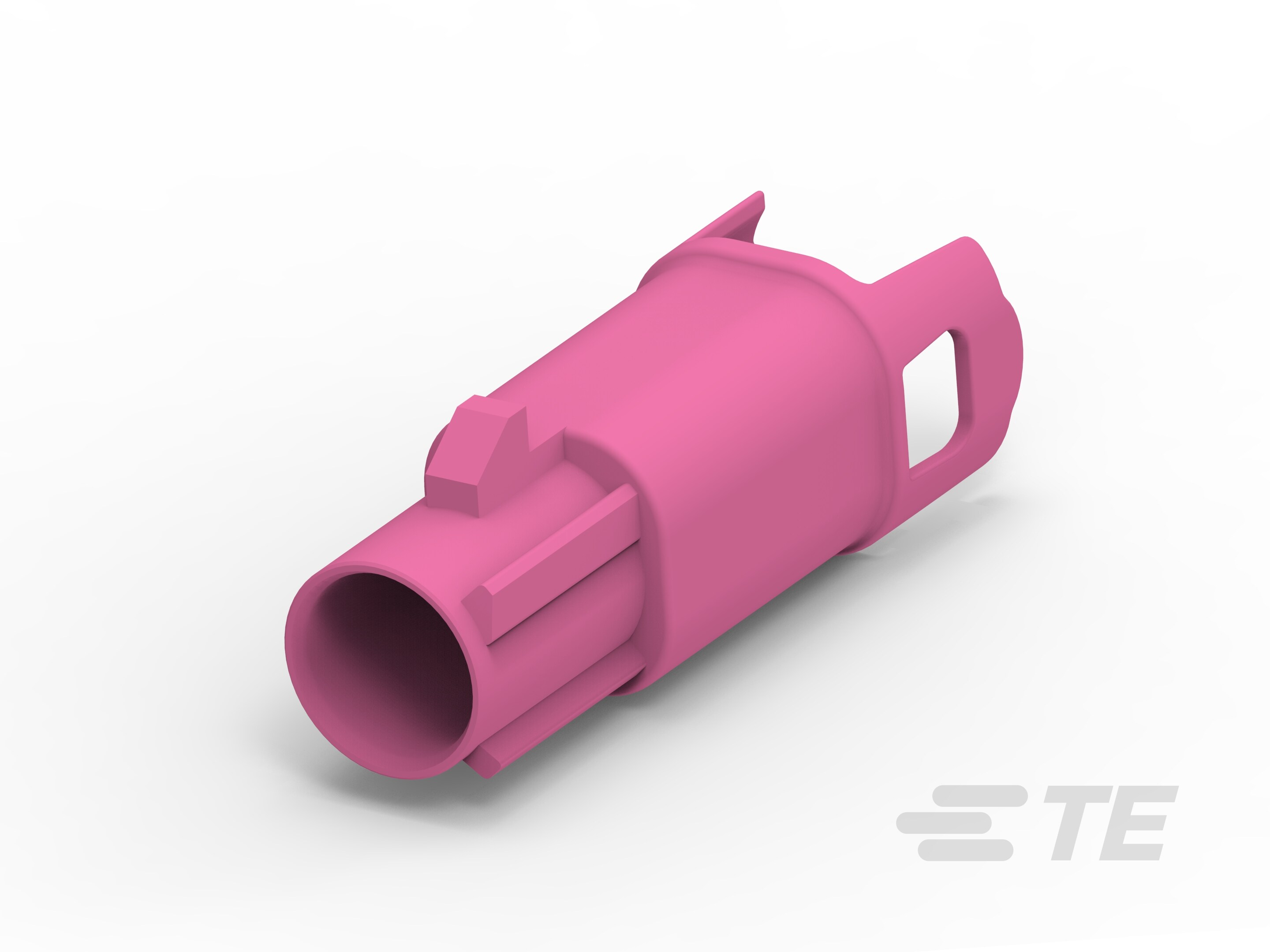

产品图
产品型号	2307383-8
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	是
连接器和壳体类型	母端子护套
行数	1
位数	1
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	14
接合插针直径(mm)	.5
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	紫色
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	是
电路应用	Signal
与机构/标准产品兼容	FAKRA
能够保证连接器位置	是
采购入口	2307383-8现货
原厂手册	2307383-8数据手册.PDF

二、2307383-8配套型号

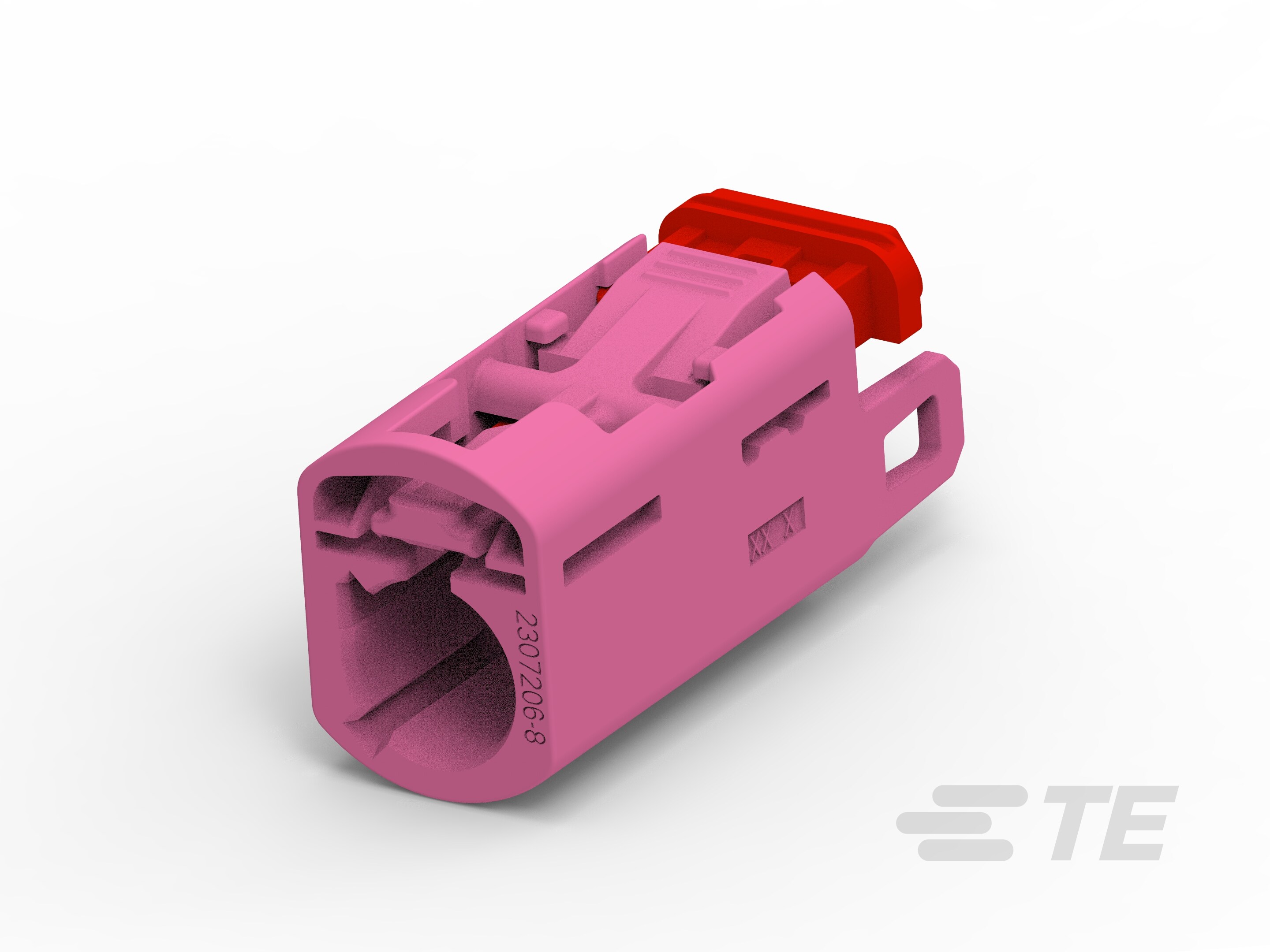

配套型号	产品图
2307198-8
更多配套型号查询	2307383-8配套型号大全

三、2307383-8适用领域

泰科2307383-8连接器专为高可靠性信号传输设计，其独特结构及性能特点使其在以下领域表现卓越：

1. 汽车电子系统

采用键控代码14设计（防误插公差±0.25mm）与FAKRA标准兼容，适用于车载摄像头、雷达传感器等高频信号传输场景。180°电缆出线角度优化线束布局，同轴屏蔽结构（＜40dB EMI衰减）确保ADAS系统在800V架构下的信号完整性。

2. 通信基站设备

支持同轴电缆自由悬挂安装，IP67级密封结合-40℃至125℃宽温域耐受能力，有效抵御基站塔内温湿度波动。单点位精准对接机制（接合插针直径0.5mm）保障5G毫米波设备的高频信号稳定传输。

3. 工业传感网络

紫色壳体在复杂设备中提供快速识别，压接端接工艺确保振动环境下的持久连接（＞500次插拔寿命）。适用于PLC控制柜内传感器布线，抗化学腐蚀特性满足IEC 60529防护标准。

4. 医疗影像设备

可密封结构防止消毒液体渗入，1位数单行布局适配内窥镜等精密器械的微型化线缆（直径＜3mm）。125℃耐高温特性支持设备反复高温灭菌流程。

5. 新能源高压监测

800V电压架构兼容性配合应力消除附件，用于电池管理系统电压采样回路。同轴双层屏蔽设计将信号干扰控制在＜2%，满足ISO 16750-2车载电气标准。

该连接器通过FAKRA标准化接口与军工级屏蔽设计，实现复杂电磁环境下的零误差信号传输，紫色壳体同步提升工业检修效率。

四、2307383-8常见问题与解决方案

1. 安装松动或脱落

问题： 自由悬挂式安装（电缆安装）缺乏机械固定点，振动或外力易导致连接器位移。

方案： 添加应力消除卡扣或绑带固定电缆，确保受力点均匀分布，或增加支撑结构分散外部应力。

2. 密封性不足

问题： IP67防护依赖密封面紧密贴合，若表面污染、密封圈未压紧或环境湿度＞80%RH，可能渗入潮气/污染物。

方案： 安装前清洁密封面与硅胶圈，定期检查密封圈弹性，控制环境湿度≤80%RH；高温环境（＞125℃）需缩短维护周期。

3. 端子接触不良

问题： ∅0.5mm母端子压接高度超差（公差±0.05mm）或氧化导致接触电阻异常，影响信号传输。

方案： 严格按±0.05mm公差压接端子，使用专用氧化层清洁工具处理触点，严重氧化时更换同规格端子。

4. 外壳变形或劣化

问题： 紫色尼龙6/6外壳在＞125℃高温或接触强酸/碱时易软化变形，长期暴露于腐蚀性环境加速老化。

方案： 避免强化学腐蚀环境；持续高温场景（＞125℃）更换金属外壳型号；定期检查外壳是否有裂纹、变色。

5. 键控错位或插接失败

问题： 键控代码14未与公端匹配，或端子180°反向插接导致物理干涉/信号中断。

方案： 插接前核对公母端键控代码是否为"14"，使用FAKRA专用对准工具辅助180°定位，确保端子极性正确。

关键设计对照说明：

- 密封性能依赖项： 硅胶密封圈 + 精准外壳结构（IP67核心）

- 端子公差基准： ∅0.5mm接合插针直径对应压接工艺（超差导致插拔力异常）

- 温度风险点： 尼龙外壳极限工作温度=125℃，超温需更换金属外壳型号

- 防错机制： 键控代码"14"物理防呆，强制匹配公端结构
