泰科TE 2-2307361-0连接器中文手册_现货采购_配套型号指南

泰科2-2307361-0是一款单孔单排母端连接器护套，专为同轴电缆信号传输设计。其采用水蓝色PBT材质壳体，具备180°出线角度，支持压接端接方式，键控代码为Z可防误插。该连接器符合800V电压架构标准，工作温度范围为-40°C至125°C，内置0.48mm直径的插座端子并集成接触件，适用于自由悬挂安装的电缆连接场景，同时兼具可密封特性以保证环境适应性。

一、2-2307361-0中文手册

分类	详情
产品图
产品型号	2-2307361-0
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	是
连接器和壳体类型	母端子护套
行数	1
位数	1
标称电压架构(V)	800
主体材料	PBT
出线角度	180°
连接器和键控代码	Z
端子类型	插座
中心接触件	带有
接合插针直径	.48mm[.019in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	水蓝色
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
封装数量	1
封装方法	包装
能够保证连接器位置	是
采购入口	2-2307361-0现货
原厂手册	2-2307361-0数据手册.PDF

二、2-2307361-0配套型号

配套型号	产品图

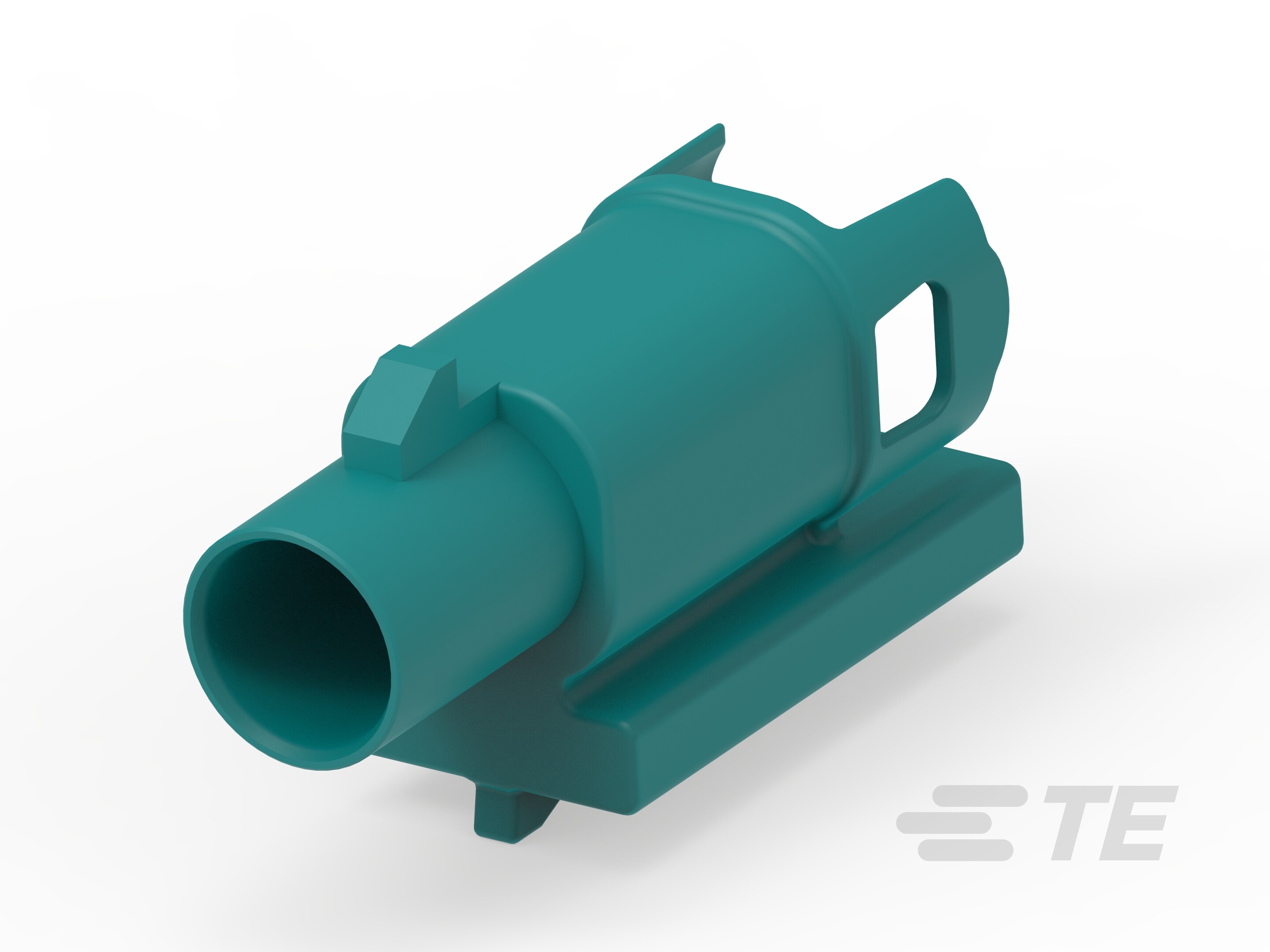

2-2307199-0
2-2272518-0	暂无
更多配套型号查询	2-2307361-0配套型号大全

三、2-2307361-0适用领域

泰科2-2307361-0连接器凭借其高密封性、宽温度适应范围及精确键控机制，广泛应用于以下领域：

1. 汽车电子系统（尤其高压应用）：键控代码Z与压接线缆端接方法防止误插和振动松脱，800V电压架构适配电动汽车ECU与高压线束接口，确保信号可靠性与行车安全，自由悬挂安装简化车载布局，宽工作温度范围（-40℃至125℃）满足极端行车环境。

2. 工业自动化与控制：PBT主体材料（耐温-40℃至125℃）及可密封设计抵御工厂灰尘、湿度与机械振动，缆到缆直连方式优化传感器与控制器信号链路的稳定性，1位单行布局保障连接密度，适用于机床与自动化设备的高可靠性需求。

3. 户外能源基础设施：如太阳能逆变器与风力发电机组，密封性与水蓝色壳体（提升户外识别度）抵抗雨水、沙尘侵蚀，自由悬挂安装适配紧凑电缆管理，宽温性能适应极端气候，确保能源设备信号传输不间断。

4. 通信与数据传输系统：同轴电缆类型支持高频信号传输，键控对准机制防止连接错误，自由悬挂安装简化路由器、基站内部布线，1位配置平衡抗干扰能力与空间效率，保障数据链路的稳定性。

5. 医疗仪器内部连接：可密封结构与压接端接避免液体渗入风险，简化消毒维护流程，PBT材料的生物相容性与宽温范围适配医疗设备内部电子元件，确保生命支持系统的安全运行。

该连接器通过键控防误插、应力消除及高密封防护，在复杂环境中实现持久稳定的信号连接，水蓝色外壳进一步增强在工业与户外场景的辨识度。

四、2-2307361-0常见问题与解决方案

泰科2-2307361-0连接器常见问题与解决方案

1. 安装松动或脱落

问题：采用自由悬挂式电缆安装设计，缺乏固定点，易受设备振动或外力干扰，导致连接器位移或脱出。

方案：增加应力消除附件（如卡扣或绑带），确保电缆受力分布均匀，或在安装位置增设支撑结构，以分散机械应力。

2. 密封性不足

问题：密封功能依赖正确贴合安装面，若密封面污染、磨损或处于高湿度环境（相对湿度>80%），可能引发水分或污染物渗入，影响电气绝缘性能。

方案：定期清洁并检查密封面完整性，采用硅胶密封圈增强防水屏障，并控制操作环境湿度在80%RH以下。

3. 端子接触不良

问题：母端子插座压接操作不当或端子表面氧化，可能导致接触电阻升高、信号传输不稳定。

方案：遵循压接高度公差（±0.2~0.5mm）进行操作，使用专用清洁工具处理端子氧化层，如问题持续，及时更换合格端子。

4. 外壳变形或腐蚀

问题：PBT材料外壳在高温环境（超过125°C）或接触强酸/碱腐蚀性液体时，易发生物理变形或化学腐蚀，影响结构完整性。

方案：避免暴露于腐蚀性或极端高温场景，在高温应用中更换为金属外壳型号，并定期检查外壳是否完整无损。

5. 键控错位或对准偏差

问题：键控代码Z未与公端精确匹配或安装时未对齐，导致连接不稳定甚至端子损坏。

方案：安装前核对两端键控代码及端子排列顺序，使用专业对准工具辅助定位，确保一次性精准耦合。
