泰科2-2287956-9是一款单针母端子护套型连接器，适用于800V标称电压架构及800VAC工作电压，阻抗50Ω。其主体采用PA66 GF30工程塑料，淡棕色壳体支持电缆自由悬挂安装与90°出线，工作温度范围宽达-40°C至100°C。该连接器专为缆到板和缆到缆场景设计，通过压接方式端接电线（兼容RTK 031电缆），内置弹簧锁机制确保接合稳固，支持0-6000MHz高频工作范围。关键特性包括：保证插合位置的可靠性、无屏蔽结构设计，适用于高电压高频环境下的稳定连接。典型应用可能涉及汽车、通信等泰科电子优势领域。

一、2-2287956-9中文手册

分类	详情

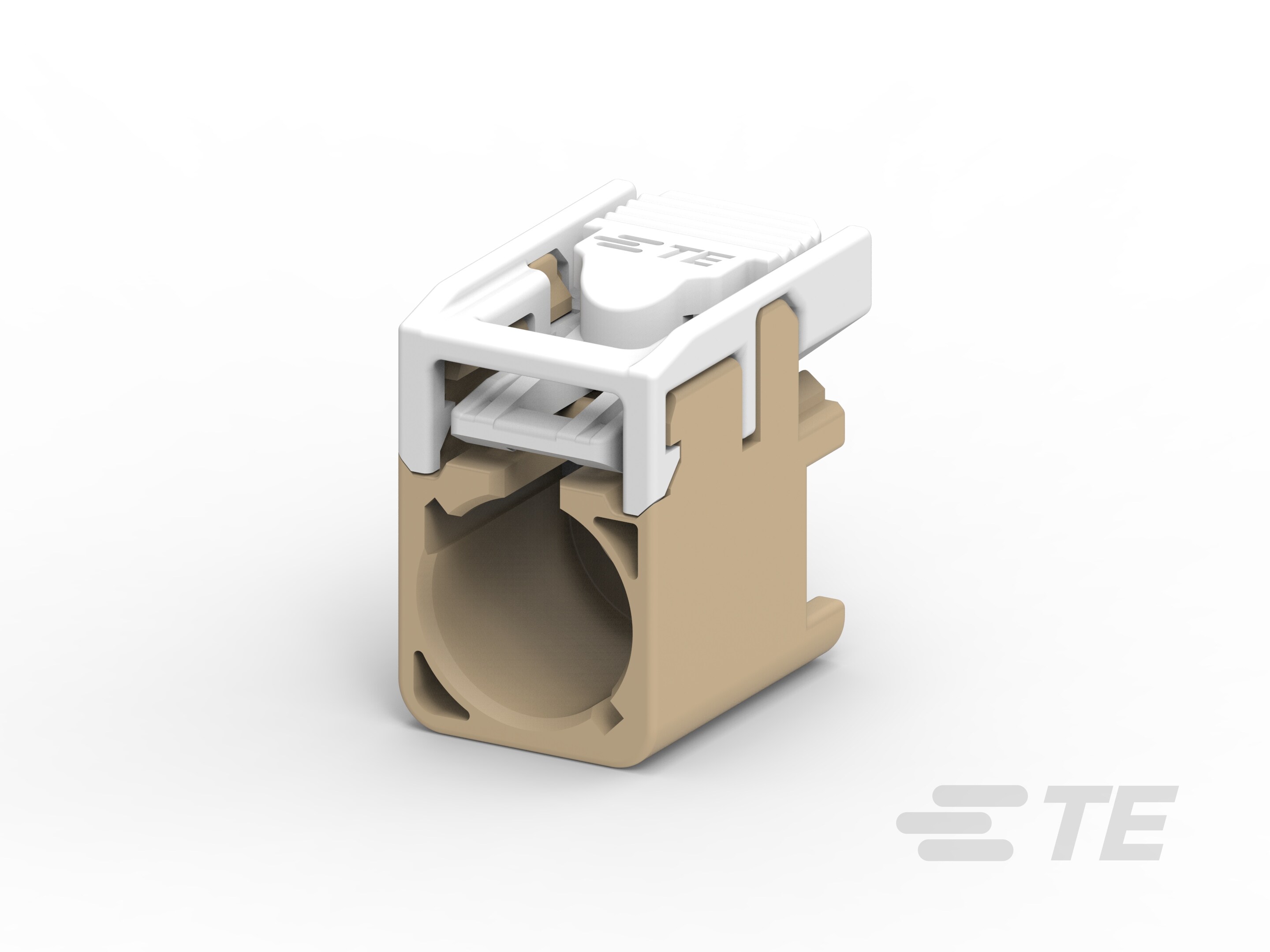

产品图
产品型号	2-2287956-9
混合型连接器	否
连接器和端子端接到	电线和电缆
连接器系统	缆到板 | 缆到缆
可密封	否
连接器和壳体类型	母端子护套
行数	1
弹簧锁	不带
位数	1
标称电压架构(V)	800
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA66 GF30
插针	不带
出线角度	90°
连接器和键控代码	I
端子类型	插座
中心接触件	不带
端子额定电流（最大值）(A)	1
线缆端接方法	压接
接合固定	带有
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	淡棕色
连接器高度	12.75mm[.501in]
产品长度	17.45mm[.687in]
产品宽度	9.8mm[.386in]
工作温度（最大值）	100°C[212°F]
电缆类型	RTK 031
工组温度范围	-40 – 100°C[-40 – 212°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
封装方法	Carton
封装数量	400
能够保证连接器位置	是
采购入口	2-2287956-9现货
原厂手册	2-2287956-9数据手册.PDF
