泰科TE 2307206-4连接器中文手册_现货采购_配套型号指南
泰科2307206-4连接器是一款线到线母端子护套类型，专为电缆压接端接设计，采用自由悬挂安装方式，确保位置可靠性与稳定性。单行单孔结构结合键控代码D提升连接准确性，壳体为酒红紫色且无屏蔽功能。可密封特性支持在-40°C至125°C的宽工作温度范围内运行，适用于工业严苛环境，提供高耐久性和数据传输可靠性。
一、2307206-4中文手册
| 分类 | 详情 |
|---|---|

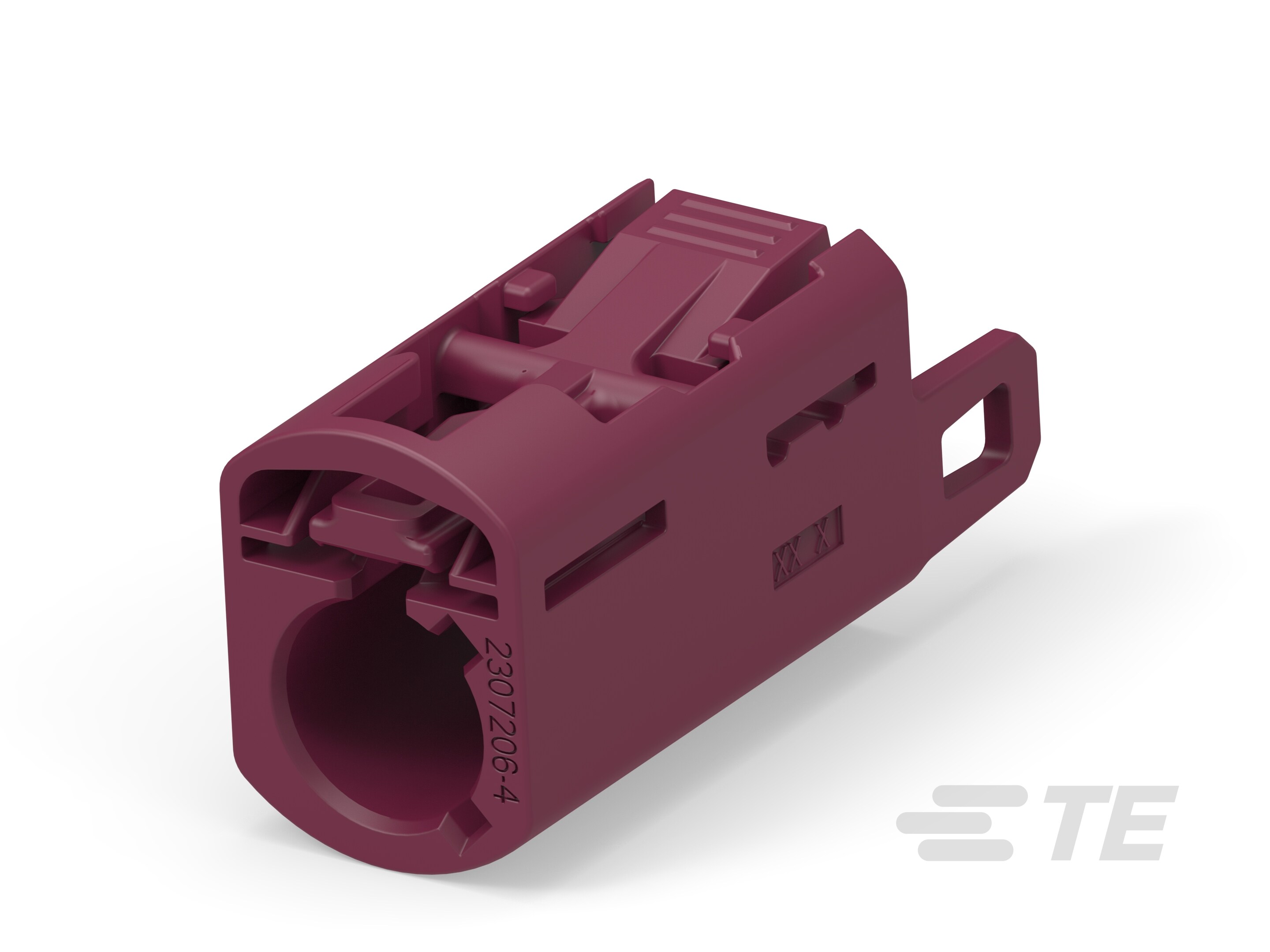

| 产品图 |
|
| 产品型号 | 2307206-4 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 线到线 |
| 可密封 | 是 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 连接器和键控代码 | D |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 酒红紫 |
| 工组温度范围 | -40 – 125°C[-40 – 257°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 是 |
| 采购入口 | 2307206-4现货 |
| 原厂手册 | 2307206-4数据手册.PDF |
二、2307206-4配套型号

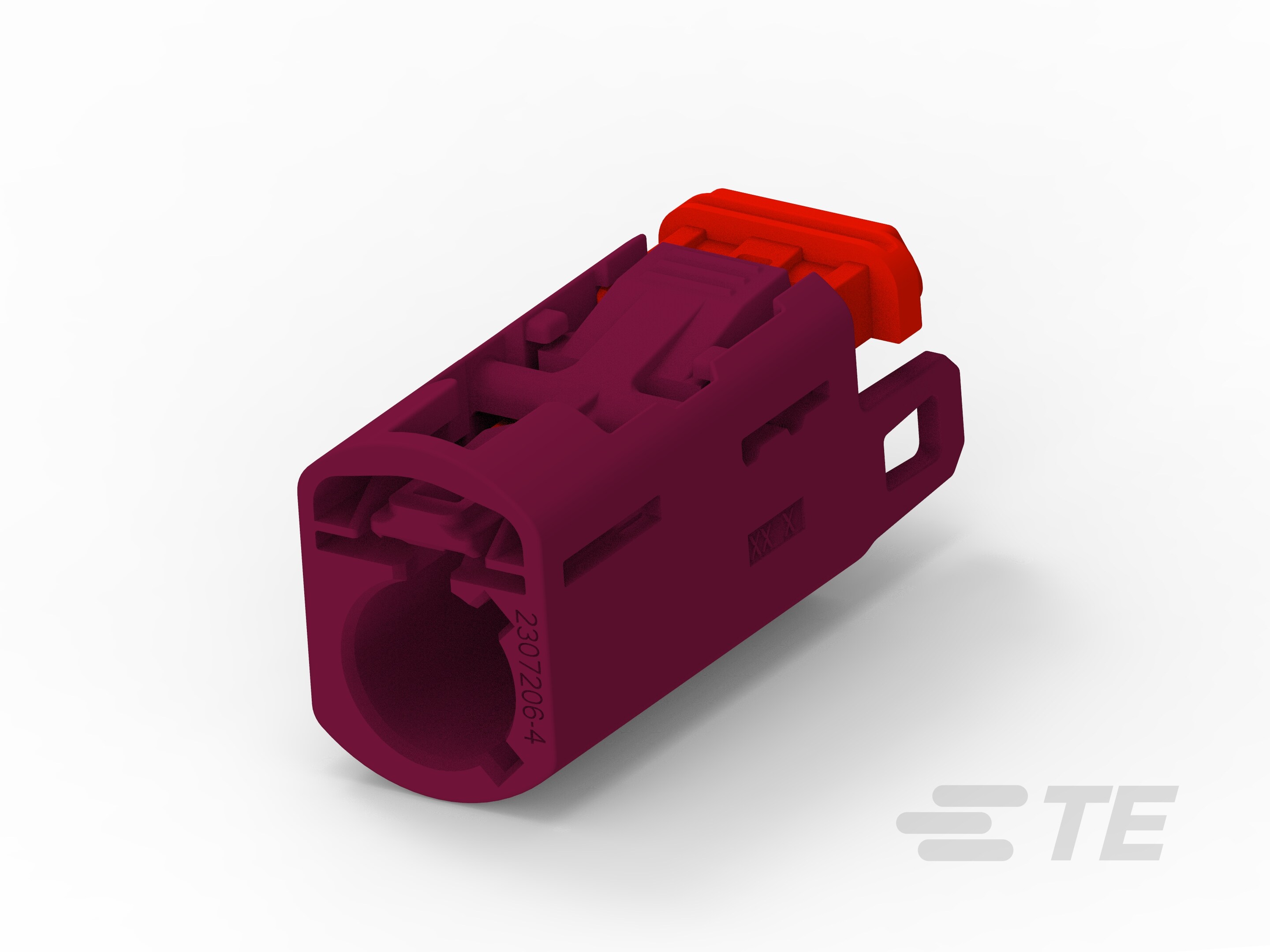

| 配套型号 | 产品图 |
|---|---|
| 2307383-4 |
 |
| 更多配套型号查询 | 2307206-4配套型号大全 |
三、2307206-4适用领域
泰科2307206-4连接器凭借其紧凑设计、宽温域适应性及可靠密封特性，在以下领域具有突出应用价值：
1. 工业自动化设备
单行单位（1×1）结构适配紧凑空间布局，自由悬挂安装方式灵活集成于机械臂线缆、传感器线路等场景。酒红紫壳体配合-40至125°C宽温域性能，稳定运行于高温车间及低温物流环境中。
2. 汽车线束系统
键控代码D设计有效防止端子误插，压接式端接确保车辆振动环境下的导电稳定性。耐125℃高温特性满足引擎舱周边线束连接需求，可密封结构抵御油液侵蚀。
3. 户外能源基础设施
IP等级密封防护（需配合密封件）可应对太阳能接线盒、风电控制柜的潮湿与尘沙环境。自由悬挂架构简化柜内电缆管理，宽温域支持-40℃严寒地区设备运行。
4. 精密仪器内部布线
单点精准连接特性适用于医疗检测设备、计量仪表的信号传输节点。酒红紫壳体在设备内部提供快速辨识，压接端接保障微弱电流信号的传输完整性。
5. 特种设备控制单元
耐极端温度能力（-40至125℃）适配冷链物流车、高温烘箱等设备的控制线路连接，机械应力消除结构抵御设备运行中的持续振动。
该连接器通过键控防错机制、宽温域耐受性及可密封设计，在复杂工况下实现高可靠性单点连接，酒红紫壳体增强设备检修时的线路识别效率。
四、2307206-4常见问题与解决方案
1. 电缆安装松动
问题：自由悬挂安装缺乏刚性固定点，在振动或外力牵引下易导致连接器位移。
方案：加装应力消除附件（如绑带或卡扣），分散电缆受力点，增设支撑结构避免单点受力。
2. 密封失效风险
问题：IP67防护依赖密封面贴合度，环境湿度＞80%RH或密封面污染可能引发渗液。
方案：定期清理密封面残留物，优先选用硅胶增强密封圈，控制湿度≤80%RH环境使用。
3. 端子接触故障
问题：压接公差超限（超出±0.2mm）或端子氧化导致电阻异常升高。
方案：使用精密压接工具确保压接高度在±0.2mm公差内，专用清洁剂清除氧化层，严重氧化需更换端子。
4. 外壳结构损伤
问题：长期暴露于＞125℃高温或强酸/碱环境可能引发壳体变形或腐蚀（酒红紫色尼龙材质）。
方案：避开腐蚀性介质环境，125℃以上工况更换金属外壳型号，定期目视检查外壳完整性。
5. 键控对接偏差
问题：键控代码"D"与公端不匹配或未对齐，导致物理连接失效。
方案：安装前双向验证键控代码及端子序列，采用导向柱或定位工具辅助精准插合。
