泰科2306868-5是一款缆到缆母端子护套连接器，提供2位设计。主体采用PA GF（尼龙玻璃纤维）材料，确保机械强度与耐温性，工作温度范围为-40°C至105°C，适用于严苛工业环境。通过压接端接方式实现电缆可靠连接，180°出线角度优化空间利用；产品尺寸为10.35mm高×18.8mm长×12.2mm宽，中心线间距4mm，壳体为五月绿色。该连接器设计坚固耐用，可广泛应用于汽车电子控制、传感器等领域，保障信号高效稳定传输。

一、2306868-5中文手册

分类	详情

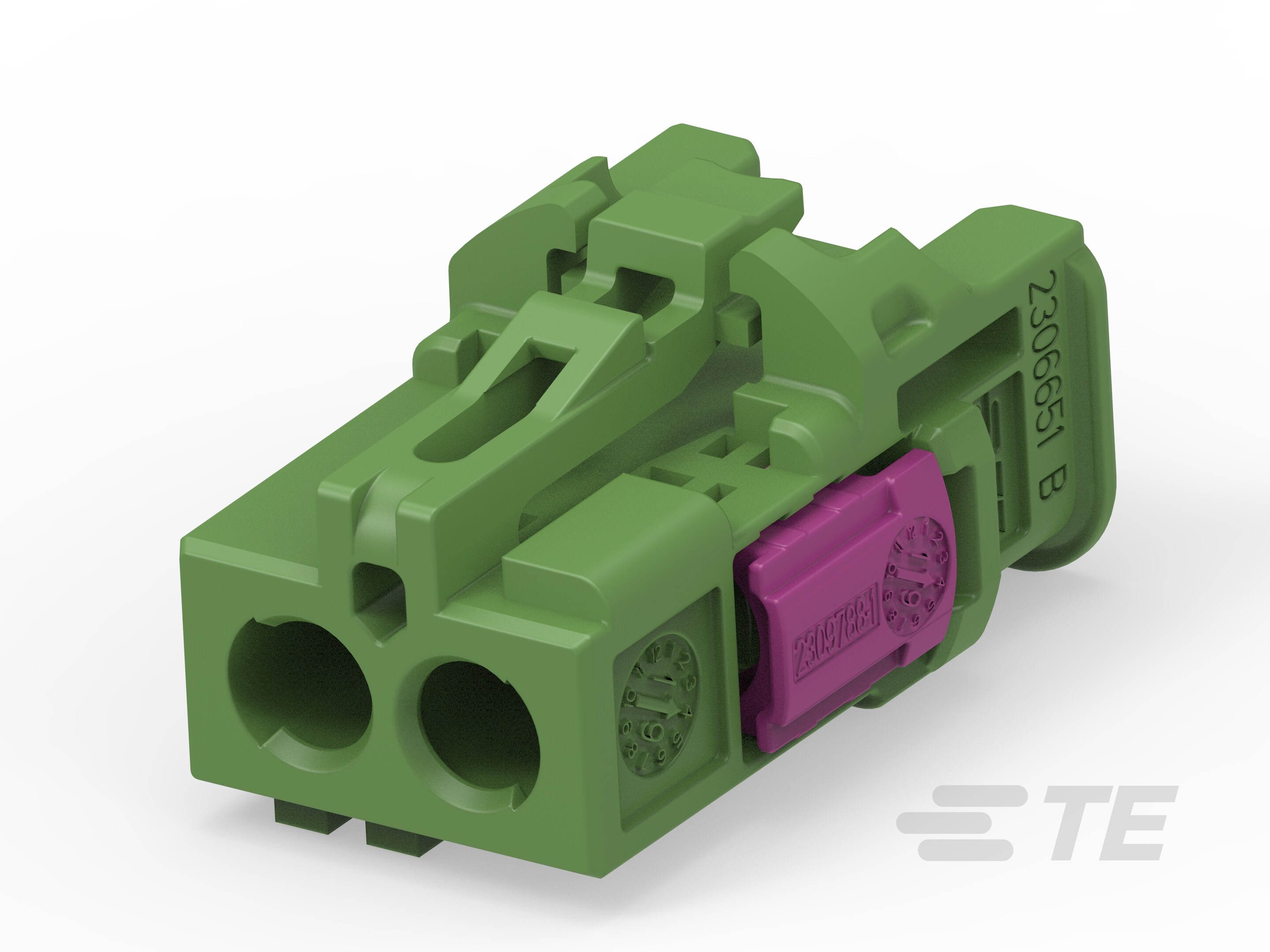

产品图
产品型号	2306868-5
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
连接器系统	缆到缆
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	2
主体材料	PA GF
出线角度	180°
连接器和键控代码	E
接合插针直径	.4mm[.015in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	五月绿
中心线（间距）	4mm[.157in]
连接器高度	10.35mm[.407in]
产品长度	18.8mm[.74in]
产品宽度	12.2mm[.48in]
工作温度（最大值）	105°C[221°F]
电缆类型	RTK 031
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
封装数量	2400
封装方法	Box
能够保证连接器位置	否
采购入口	2306868-5现货
原厂手册	2306868-5数据手册.PDF

二、2306868-5配套型号

三、2306868-5适用领域

泰科2306868-5连接器凭借其可靠性、精准适配性及宽温域适应性，广泛应用于以下领域：

1. 工业自动化与机械控制：PA GF主体材料（耐温-40°C至105°C）及自由悬挂安装方式，适应工厂高振动、多变环境，支持传感器信号传输和设备内部电缆的稳定连接，简化设备布局和维护流程。

2. 汽车电子系统：键控代码E与0.4mm插针直径设计防止误插，确保ECU、线束接口等关键组件的精准对接，保障行车信号的可靠性与安全性。

3. 通信与网络设备：缆到缆系统及4mm中心间距支持路由器、基站内部数据传输，高效压接端子确保信号完整性，适用于紧凑空间的信号链路集成。

4. 测试与测量仪器：宽工作温度范围（-40°C至105°C）适配实验室或现场测试环境，母端子护套结构便于快速维修，在仪表连接中提供长期稳定性。

5. 消费电子与小型设备：2位单行布局优化空间占用，绿色壳体便于视觉识别，适用于控制面板、照明系统等低密度连接场景，保障基本信号传输效率。

该连接器通过键控机制、耐材构造及自由安装特性，在复杂应用中实现高效稳定连接，绿色外壳进一步增强工业环境中的辨识度。

四、2306868-5常见问题与解决方案

泰科2306868-5连接器常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂安装缺乏固定点，易受振动或外力影响，导致连接器移位或脱开。

方案：添加应力消除附件(如卡扣、绑带)，确保电缆受力均匀，或增加支撑结构分散应力。

2. 密封性不足

问题：由于可密封设计为否，无内置密封层，易在潮湿或多尘环境中渗入污染物。

方案：控制环境湿度(建议≤80%RH)，或在连接处施加外部密封材料(如硅胶)，避免高污染暴露。

3. 端子接触不良

问题：压接不当或端子氧化导致接触电阻异常，影响信号或电力传输稳定性。

方案：按压接规范操作(参考端子端接标准)，使用专用工具清洁端子氧化层，必要时更换端子。

4. 外壳变形或腐蚀

问题：PA GF(聚酰胺玻璃纤维增强)外壳在高温(>105°C)或腐蚀性液体环境中易变形或降解。

方案：避免暴露于强酸/碱环境，在安全温度范围(≤105°C)内使用，定期检查外壳完整性。

5. 键控错位或对准偏差

问题：键控代码E未与公端匹配，导致连接不稳定或插入不当。

方案：安装前核对两端键控代码及端子排列顺序，使用对准工具辅助定位，确保精准对接。
