泰科2326894-2是一款线对线连接器，采用公端子护套设计（单针位，1行1位），180°出线角度便于电缆反方向安装。额定电流1A，工作温度范围宽（-40至125°C），通过压接端接确保可靠电接触；安装方式为自由悬挂，适用于同轴电缆但不具备屏蔽功能。作为泰科工业级产品，它提供高可靠性与耐用性，适应恶劣环境如温度波动和震动，常用于工业控制、自动化设备等空间紧凑场景，以低接触电阻和长寿命确保稳定数据传输。

一、2326894-2中文手册

分类	详情

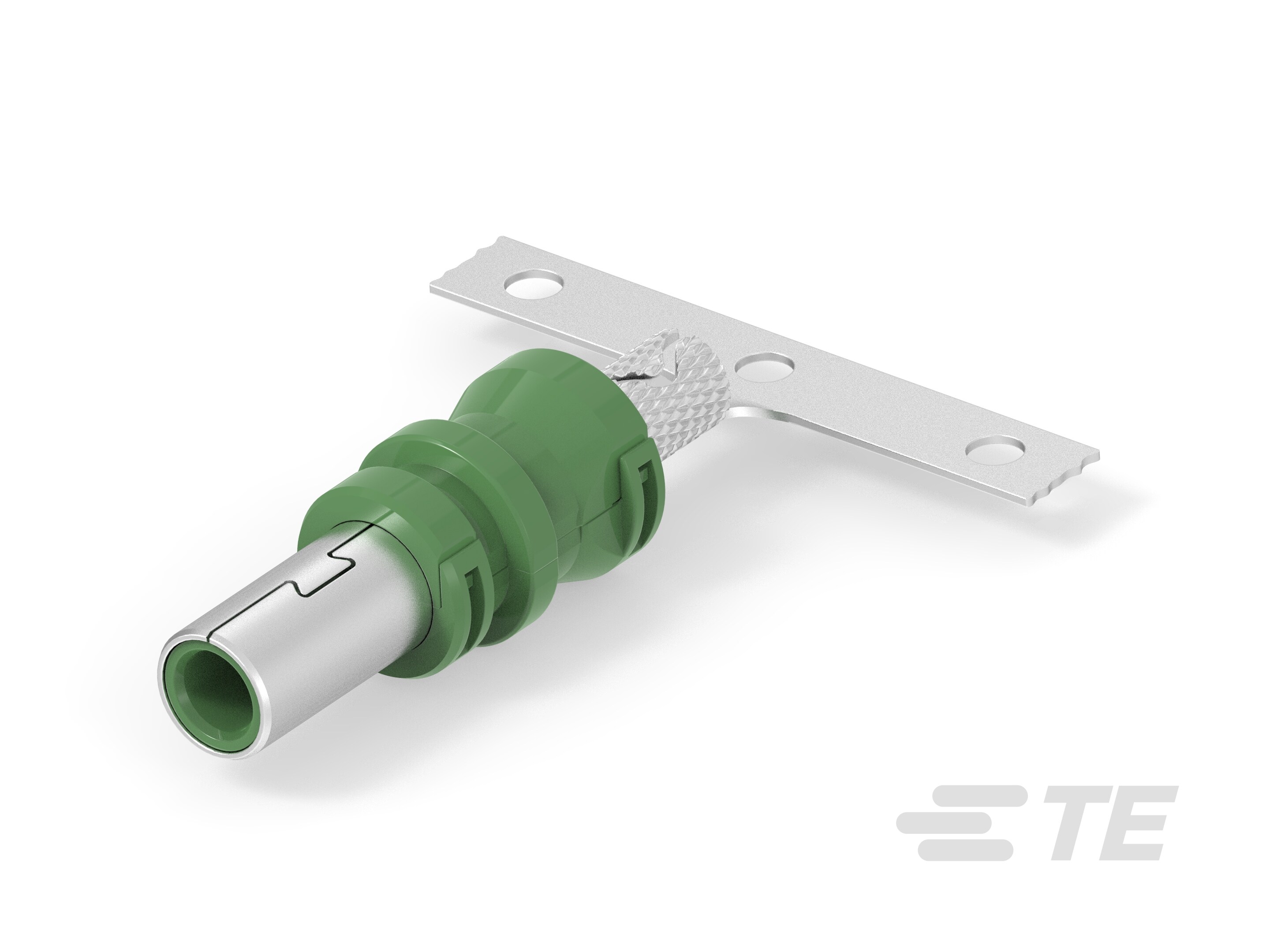

产品图
产品型号	2326894-2
连接器和端子端接到	电线和电缆
连接器系统	线到线
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	1
出线角度	180°
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2326894-2现货
原厂手册	2326894-2数据手册.PDF

二、2326894-2配套型号

三、2326894-2适用领域

泰科2326894-2连接器凭借其宽温适应性、简洁布局及自由悬挂安装特性，适用于以下关键领域：

1. 工业自动化与设备控制：工作温度范围（-40°C至125°C）支持工厂环境下的耐寒耐热操作，自由悬挂安装适配狭窄或振动频繁场景（如机床控制单元），1位单行线到线系统简化传感器信号链接，确保设备间可靠的数据交互。

2. 汽车电子与车载系统：低电流端子（1A额定值）与同轴电缆组合适用于非关键信号传输场景（如车内线束辅助模块），180°出线角度优化空间布局，降低复杂布线中的干扰风险，满足基础电气稳定性需求。

3. 通信与数据传输：线到线连接设计支持路由器、交换机等内部同轴信号传递，单一端子布局维持紧凑结构，虽无屏蔽机制但通过压接端接保障基础信号完整性，适合低频数据链路维护。

4. 户外能源设备部署：宽温耐受性（-40°C至125°C）适应如太阳能控制器等设备的外部环境变化，自由悬挂安装便于紧凑电缆管理，应对温度波动与简易物理防护要求。

5. 医疗设备辅助连接：易维护结构与压接线缆端接简化消毒流程，适宜非密封环境如设备内部辅助线路，避免液体接触的低风险布线应用。

该连接器通过压接端接、自由悬挂设计及温度弹性，在多领域提供稳定基础连接，专为低电流信号场景优化空间效率与耐用性。

四、2326894-2常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂安装方式缺乏固定支撑点，在振动或外力作用下易导致连接器与电缆间发生位移或脱开，影响连接稳定性。

方案：添加应力消除附件如卡扣或绑带固定电缆出口处，确保受力均匀分散至整个线缆路径，或在安装环境中增设支撑结构以减轻外部应力冲击。

2. 端子接触不良

问题：压接端子在操作不当或氧化环境中易造成接触电阻升高，引发信号传输异常或电路中断（端子额定电流仅1A，容错性较低）。

方案：按压接高度公差规范（±0.2~0.5mm）进行端接操作，采用专用清洁工具去除端子表面氧化层，必要时更换新端子以恢复电气性能。

3. 外壳变形或老化

问题：在接近最高工作温度（125°C）或化学腐蚀性环境中长期使用，外壳材料可能发生热变形、脆化或表面降解（尤其尼龙类材质），降低结构完整性。

方案：避免暴露于强酸/碱环境，高温场景下优先选用耐高温金属外壳替代型号，并定期检查外壳外观变化以预防早期失效。

4. 连接不匹配或对准偏差

问题：单端位结构（1行1位）在插接公端时若未精确对齐或未规范操作，易引起连接不稳定或机械应力集中（出线角度180°加剧此风险）。

方案：安装前核对公端接口参数，使用专用对准工具辅助定位，确保接口完全贴合后施加均匀插入力完成固定。
