泰科TE 2326911-2母端子护套800V同轴现货

泰科2326911-2是一款单行单位线到线连接器，属于母端子护套类型，设计用于电缆自由悬挂安装。该连接器支持800V标称电压架构，端子额定电流最大1A，适用于同轴电缆，端接方式为压接。其工作温度范围为-40至125℃，壳体为淡黄色，具备180°出线角度，不具备密封、屏蔽及连接器位置保障功能。整体结构设计优化工业应用场景，确保高可靠性和耐用性，适合信号传输等场景。

一、2326911-2中文手册

分类	详情

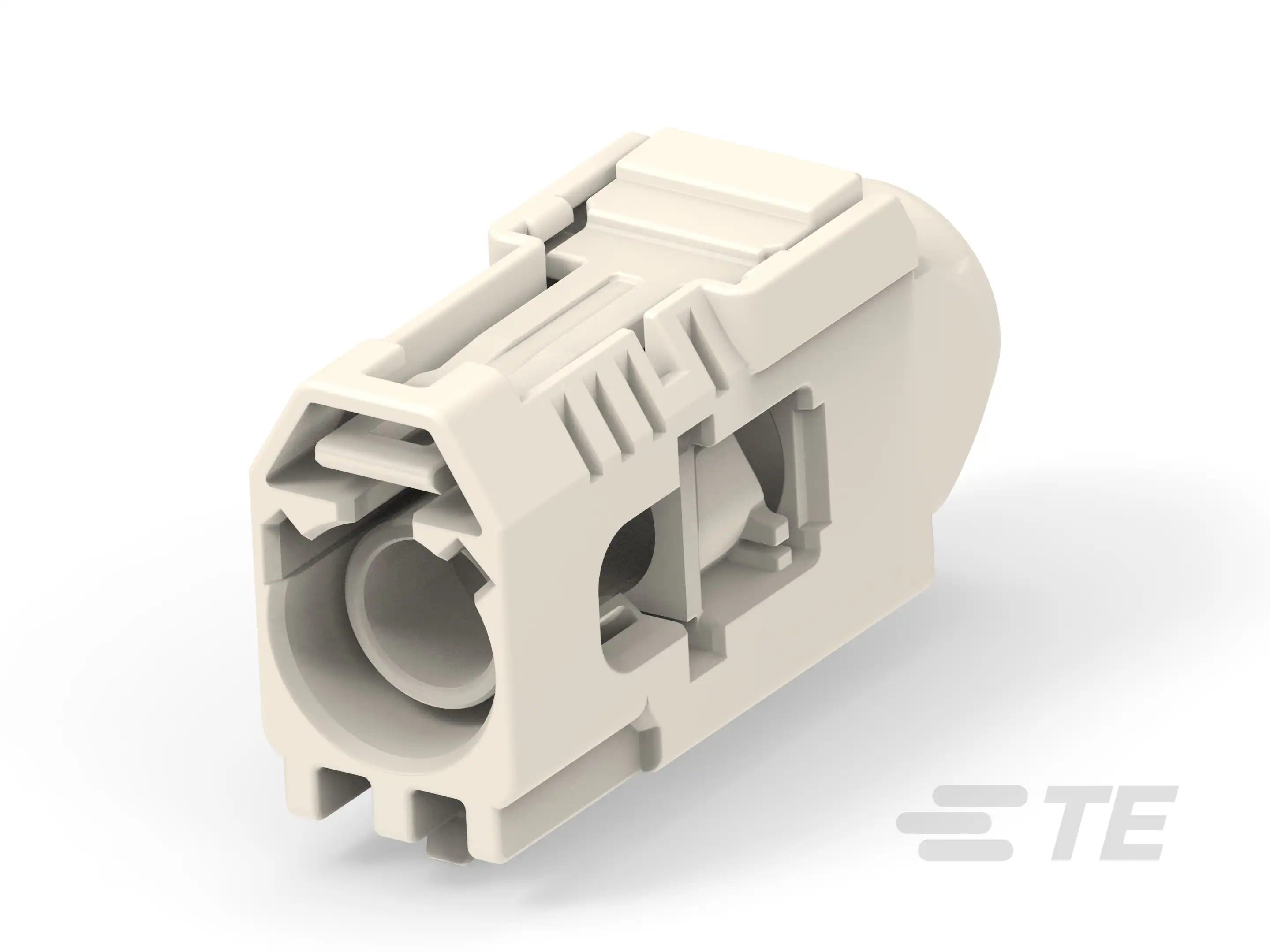

产品图
产品型号	2326911-2
连接器和端子端接到	电线和电缆
连接器系统	线到线
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	1
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	B
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	淡黄色
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2326911-2现货
原厂手册	2326911-2数据手册.PDF

二、2326911-2配套型号

三、2326911-2适用领域

泰科2326911-2连接器基于其高电压耐受性、宽温度操作范围及精准键控机制，适用于以下关键领域：

1. 工业自动化与设备互联：在-40°C至125°C的宽温度范围内稳定工作，支持800V高电压架构，线到线连接方式适配机床、控制系统中电力和信号的可靠传输，压接端接与自由悬挂安装确保在高振动环境下的连接耐久性。

2. 汽车电子控制单元：键控代码B设计精准防止误插，180°出线角度简化车载ECU、传感器等狭小空间内的线缆布设，保障低电流（1A）场景下的信号完整性及行车安全。

3. 可再生能源系统：如太阳能控制器与风力发电机组，自由悬挂安装方式支持紧凑型电缆布局，高电压耐受性满足电力管理需求，淡黄色壳体便于户外环境的快速识别与维护。

4. 通信设备内部连接：线到线连接机制配合同轴电缆类型，适配路由器、基站等设备内部的信号传输场景，单行单位布局确保在低密度连接中平衡空间效率与抗干扰能力。

5. 耐用电子仪器：压接端接与母端子护套结构提供机械稳定性，宽温度适应性支持家电、工业仪器等场景的长期使用，淡黄色外壳增强设备辨识度。

该连接器通过键控对准和宽温高电压特性，在低电流场景中实现高效可靠连接，进一步优化紧凑空间的适应性。

四、2326911-2常见问题与解决方案

1. 安装稳定性不足

问题：自由悬挂式安装缺乏机械固定点，长期振动易导致连接器位移或电缆受力集中。

方案：增设应力消除附件（如线缆卡扣或绑带），确保线缆弯曲半径≥5倍直径，必要时增加支撑支架分散机械应力。

2. 端子接触失效

问题：1A额定电流下，母端子压接高度超公差（±0.2mm）或表面氧化导致接触电阻升高。

方案：采用符合AMP-114748标准的压接工具，使用氧化层清洁笔处理端子接触面，定期检测接触电阻（建议≤5mΩ）。

3. 高温环境耐受性风险

问题：尼龙外壳在持续125℃工况下可能软化变形，同轴线缆绝缘层易加速老化。

方案：避免接触强酸/碱介质，超过100℃工况应更换金属外壳型号，每季度进行热变形检测（参照ISO 306标准）。

4. 键控匹配异常

问题：B型键控代码未与公端精准对位，导致物理干涉或信号传输中断。

方案：连接前双确认键控代码标识，使用TE官方编号2162669-1对准夹具辅助插合，确保锁扣声效反馈到位。

5. 电化学腐蚀风险

问题：淡黄色壳体在湿热环境（＞80%RH）中与金属部件接触可能引发电偶腐蚀。

方案：安装界面增加绝缘垫片，控制环境湿度≤75%RH，每半年进行盐雾测试（按IEC 60068-2-11标准）。
