泰科TE2326914-3线到线公端子护套800V同轴连接器现货
泰科2326914-3是一款线到线连接器系统的单点位公端子护套，适用于同轴电缆安装。其标称电压为800V，最大端子电流1A，工作温度范围宽广（-40°C至125°C），具备180°出线角度设计，支持压接端接和自由悬挂式安装。壳体为信号蓝色，不可密封且无屏蔽功能，在工业应用中提供可靠的连接稳定性和机械耐久性，适合低功耗场景需求。
一、2326914-3中文手册
| 分类 | 详情 |
|---|---|

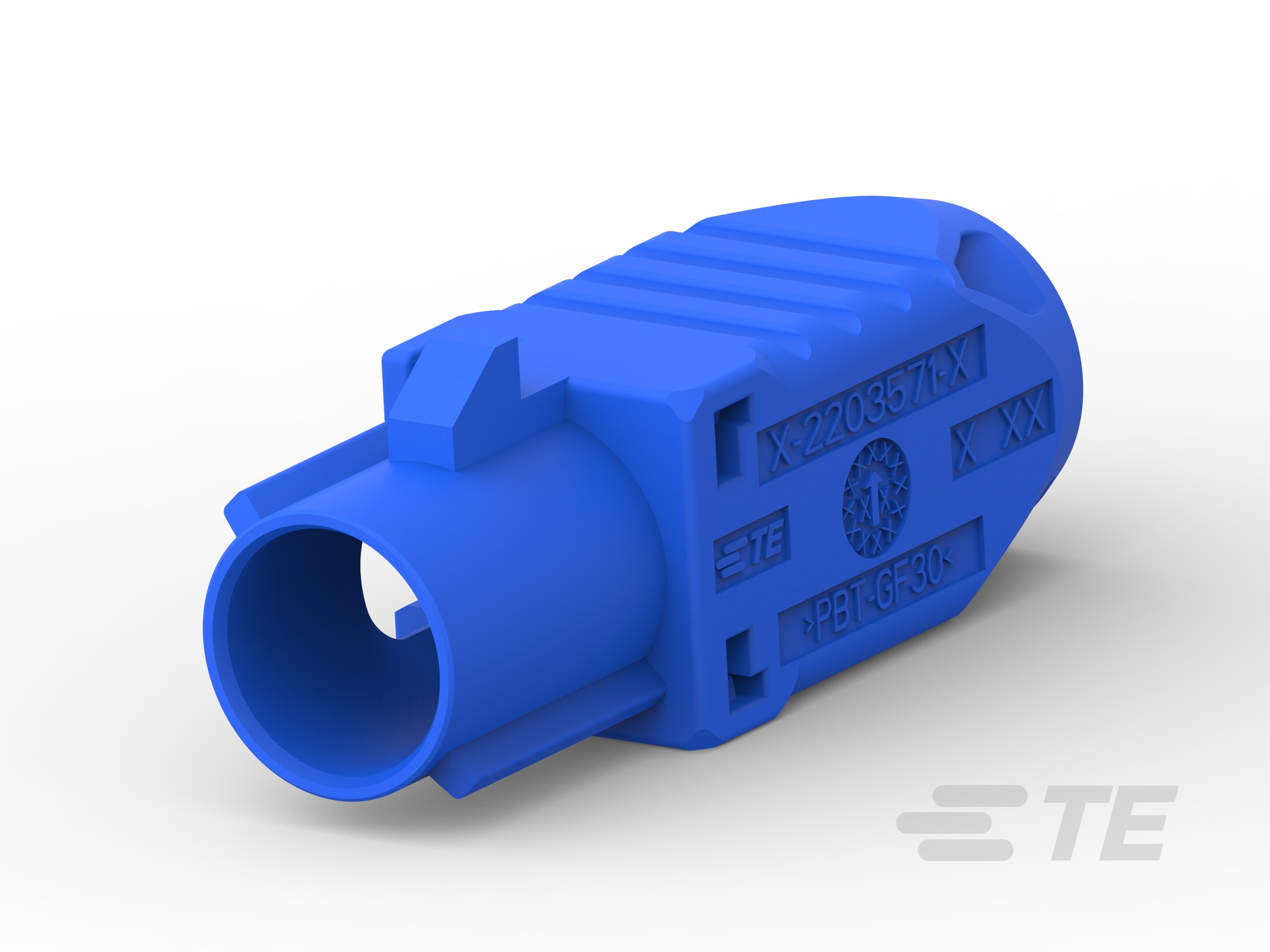

| 产品图 |  |
| 产品型号 | 2326914-3 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 线到线 |
| 可密封 | 否 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 标称电压架构(V) | 800 |
| 出线角度 | 180° |
| 连接器和键控代码 | C |
| 端子额定电流（最大值）(A) | 1 |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 信号蓝 |
| 工作温度（最大值） | 125°C[257°F] |
| 电缆类型 | 同轴 |
| 工组温度范围 | -40 – 125°C[-40 – 257°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2326914-3现货 |
| 原厂手册 | 2326914-3数据手册.PDF |
二、2326914-3配套型号
| 配套型号 | 产品图 |
|---|---|

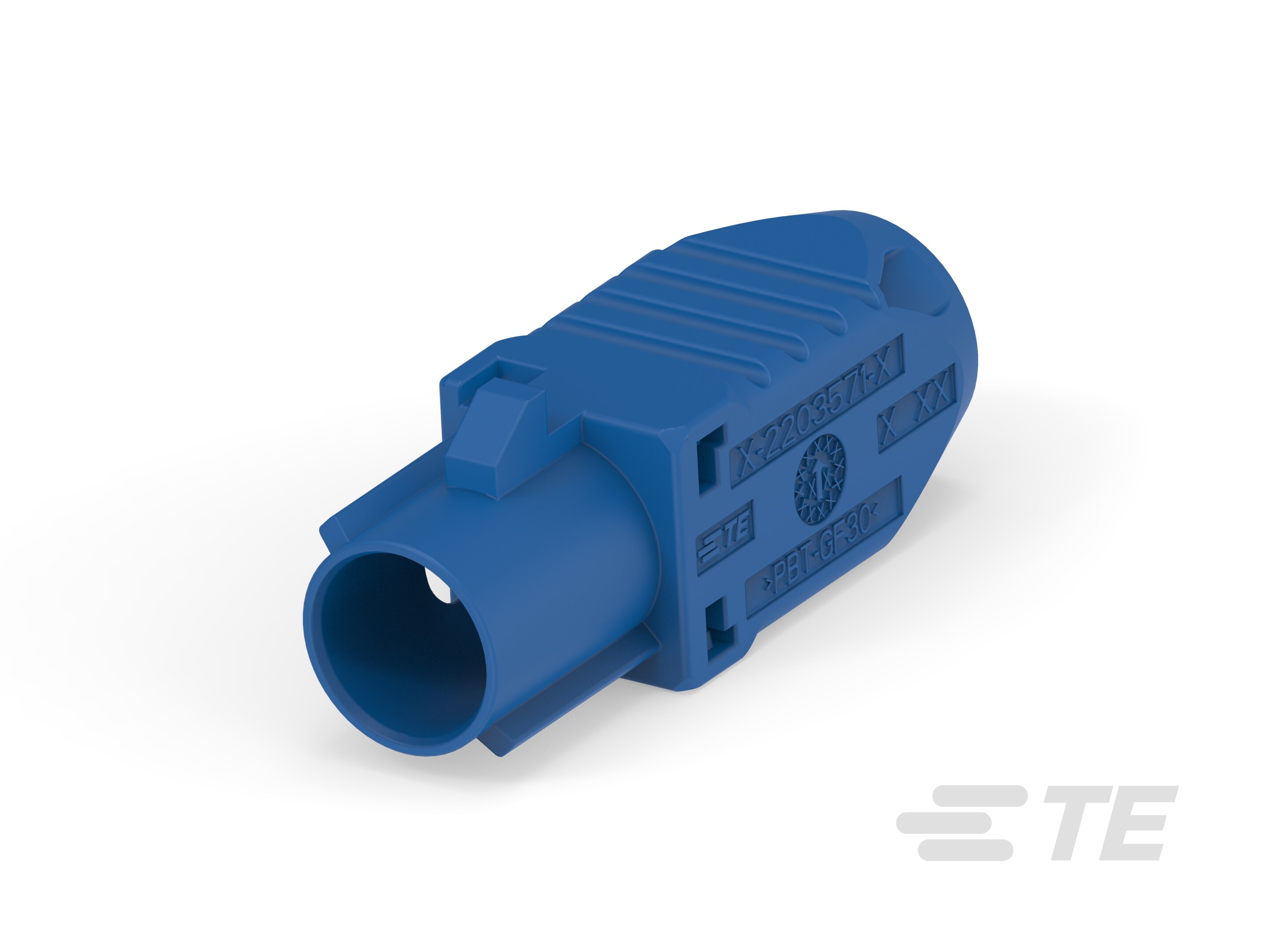

| 2203571-1 |  |
| 2203571-3 |  |
| 更多配套型号查询 | 2326914-3配套型号大全 |
三、2326914-3适用领域
泰科2326914-3连接器凭借其宽工作温度范围、高电压架构及紧凑设计，广泛应用于以下领域：
1. 工业控制与传感器系统：工作温度范围（-40°C至125°C）和自由悬挂安装适配自动化设备内部布线，支持振动环境下的稳定线到线连接，用于传感器信号传输与控制电路的低功率（1A电流）对接。
2. 汽车电子组件：键控代码C与180°出线角度确保精准端子对准，防止误插适用于车载信号传输模块，如低速通信链路，同轴电缆接口保障基础信号完整性。
3. 通信设备内部布线：标称电压架构(800V)与单行单位布局(4mm间距简化布线)支持路由器、基站等低频传输场景，压接端接确保线缆可靠连接。
4. 测试与测量仪器：同轴电缆兼容性适应仪器校准与数据采集需求，工作温度范围宽覆盖实验室和现场测试环境，自由悬挂安装便于灵活布局。
5. 消费电子产品：紧凑尺寸(1位1行)和信号蓝壳体适配家用电器内部连接，支持电源与信号传输低功率要求，压接端接简化维护流程。
该连接器通过键控机制、宽温度适应性和简便安装方式，在低风险环境中实现高效可靠连接。
四、2326914-3常见问题与解决方案
1. 自由悬挂安装导致的应力集中
问题：电缆安装（自由悬挂）设计缺乏刚性固定点，在振动或外力拉扯下易引发连接器脱落。
方案：添加卡扣式应力消除附件或绑带固定电缆，确保受力点远离端子连接区；对于长期振动环境，建议增加支撑结构分散机械应力。
2. 污染物侵入风险
问题：产品特性明确"可密封:否"，无内置密封结构，在湿度>80%RH或粉尘环境中易导致同轴电缆信号干扰。
方案：在连接器外部加装硅胶防护套管；控制部署环境湿度≤80%RH；定期清洁接口区域，避免积尘影响信号传输。
3. 端子压接失效
问题：1A最大电流承载下，同轴电缆压接高度偏差超过±0.2mm易引起接触电阻升高（常见于人工压接操作）。
方案：使用经校准的压接工具严格控制公差；接触点氧化时采用非研磨性清洁剂处理；每500次连接后建议进行端子阻抗测试。
4. 高温环境结构劣化
问题：尼龙外壳在持续125°C工况下可能出现塑性变形（材料玻璃化转变温度约65°C），导致卡扣机构失效。
方案：超过100°C环境时切换金属外壳替代型号；避免接触机油/溶剂等加速尼龙水解的物质；每季度进行外壳张力和卡扣弹性测试。
5. 接口对准偏差
问题：键控代码C的公端与未预装导向槽的母端对接时，同轴芯线偏移≥0.5mm即造成信号衰减。
方案：使用带激光标线的专用夹具辅助对齐；公母端连接前须验证键控代码一致性（代码C需匹配对应标识）。
