TE/泰科 2326914-4 800V同轴线到线公端子护套 现货
泰科2326914-4是一款单极公端子护套连接器，设计用于线到线同轴电缆压接端接。额定电压800V，端子最大电流1A，工作温度范围宽达-40°C至125°C，确保复杂环境下的稳定连接。采用180°出线角度和酒红紫色壳体，支持自由悬挂式电缆安装，无密封和屏蔽功能。该产品适用于工业设备的高频信号传输场景，兼具耐磨性和抗腐蚀特性，提供可靠的电气性能。
一、2326914-4中文手册
| 分类 | 详情 |
|---|---|
| 产品图 |  |
| 产品型号 | 2326914-4 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 线到线 |
| 可密封 | 否 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 标称电压架构(V) | 800 |
| 出线角度 | 180° |
| 连接器和键控代码 | D |
| 端子额定电流（最大值）(A) | 1 |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 酒红紫 |
| 工作温度（最大值） | 125°C[257°F] |
| 电缆类型 | 同轴 |
| 工组温度范围 | -40 – 125°C[-40 – 257°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2326914-4现货 |
| 原厂手册 | 2326914-4数据手册.PDF |
二、2326914-4配套型号
| 配套型号 | 产品图 |
|---|---|

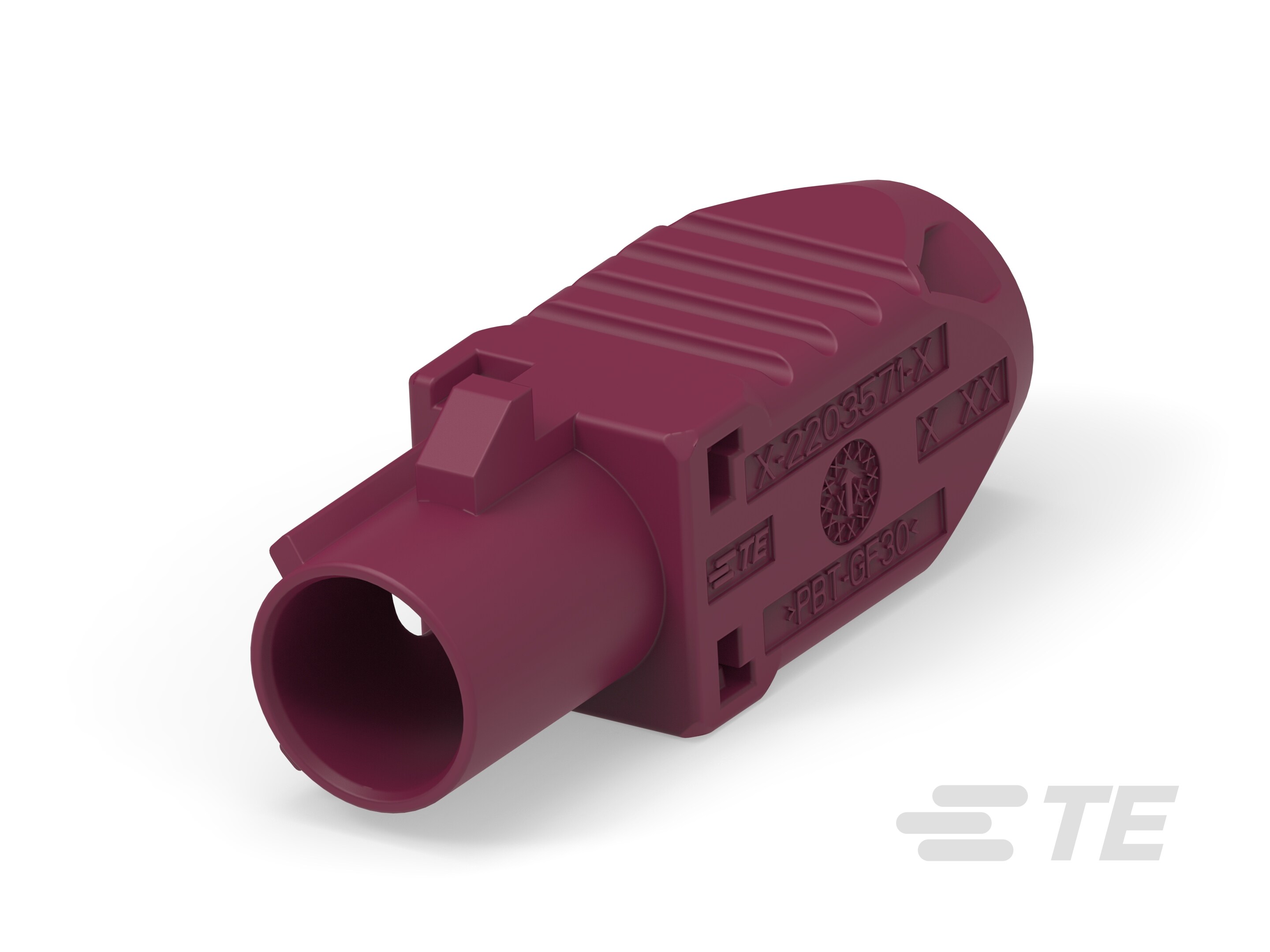

| 2203571-4 |  |

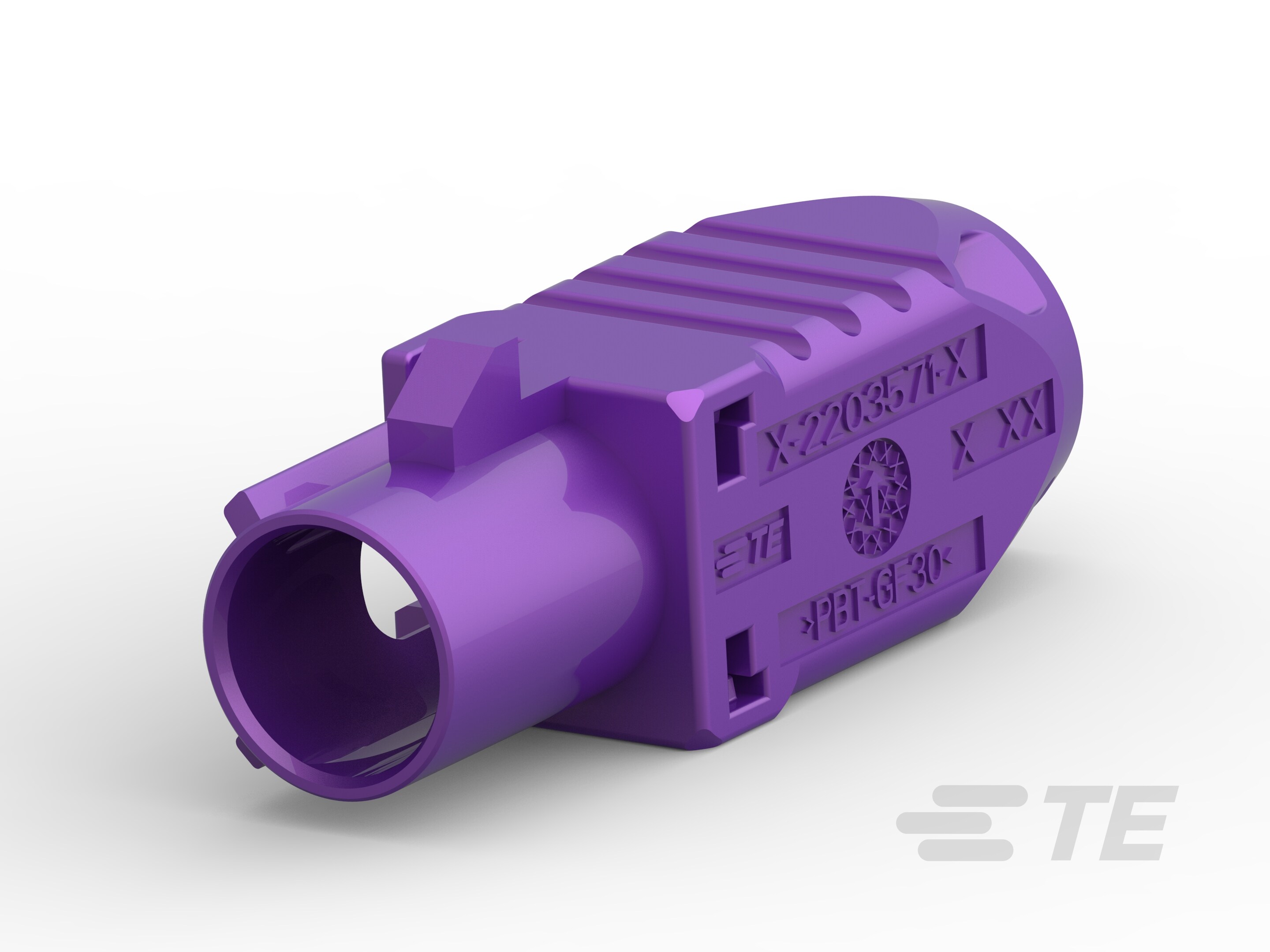

| 2203571-1 |  |
| 更多配套型号查询 | 2326914-4配套型号大全 |
三、2326914-4适用领域
泰科2326914-4连接器凭借其精准对接机制、宽工作温度适应性及灵活安装特性，广泛应用于以下领域：
1. 工业自动化与设备控制：-40°C至125°C工作温度范围适应高低温环境，键控代码D与180°出线角度简化工厂设备（如传感器、PLC）的线到线连接，防止误插并优化狭小空间布线，非屏蔽设计支持基础信号传输。
2. 汽车电子系统：精准端子护套（公端子）与键控机制适配车载信号接口（如ECU、仪表盘组件），端子额定电流1A满足低功耗信号传输需求，自由悬挂安装方式兼容线束布局，确保行车安全与稳定性。
3. 通信与数据传输：线到线连接系统结合同轴电缆类型，适用于小型路由器、无线模块等设备内部信号传递，1位单行设计（间距紧凑）平衡连接密度与抗干扰性，保障数据准确传输。
4. 便携式电子设备：电缆安装（自由悬挂）简化移动设备（如手持仪器、消费电子）的内部集成，酒红紫壳体颜色提升维护辨识度，宽温范围支持户外或变温环境下的可靠运行。
该连接器通过键控对准、自由悬挂兼容性及宽温耐受度，实现复杂场景的长期稳定连接，酒红紫外壳进一步增强工业与设备应用中的可视性。
四、2326914-4常见问题与解决方案
1. 电缆安装稳定性不足
问题： 自由悬挂安装（无固定点）在振动或外力拉扯下易导致连接器位移或接口松动。
方案： 增加应力消除套管或绑带固定电缆，确保线缆受力点远离接口；或通过支架结构分散机械应力。
2. 防护等级受限
问题： 非密封设计（无可密封选项）易使污染物侵入端子区域，高温高湿（>80%RH）环境加剧风险。
方案： 避免暴露于粉尘/液体环境；安装防护罩阻隔外部污染；严格监控环境温湿度（推荐≤80%RH）。
3. 端子压接失效
问题： 1A小电流端子压接高度偏差或线缆剥离不当，导致接触电阻升高或断路。
方案： 按厂商规范控制压接高度公差（±0.1mm）；使用精密压接工具；定期检测端子导通性。
4. 尼龙外壳热变形
问题： 尼龙6/6材质在长期125℃高温下易软化变形，强酸/碱环境加速老化。
方案： 工作温度控制在-40~105℃（预留安全余量）；腐蚀性场景改用金属外壳型号；每季度检查壳体结构完整性。
5. 键控对位偏差
问题： D型键控代码未与匹配公端对准，强行插拔导致端子损坏。
方案： 插接前确认公母端键槽方向一致；使用导向柱辅助定位；禁止未对准状态下的插合操作。
