泰科TE2327450-9线板母端子5位信号现货

泰科2327450-9是一款线对板单排母端子护套连接器，包含5个位。该水蓝色PBT壳体连接器采用180°水平出线设计，适用于非密封环境下的信号传输（最大工作电压60VDC）。其设计使用压接方式连接屏蔽或非屏蔽双绞线（STP/UTP），并适配厚度0.4mm、宽度0.5mm的公端子。工作温度范围为-40℃至105℃，中心间距7.8mm，结构为自由悬挂式电缆安装，未配备锁扣机构，主要应用于要求耐温性能的电子设备信号互联领域。

一、2327450-9中文手册

分类	详情

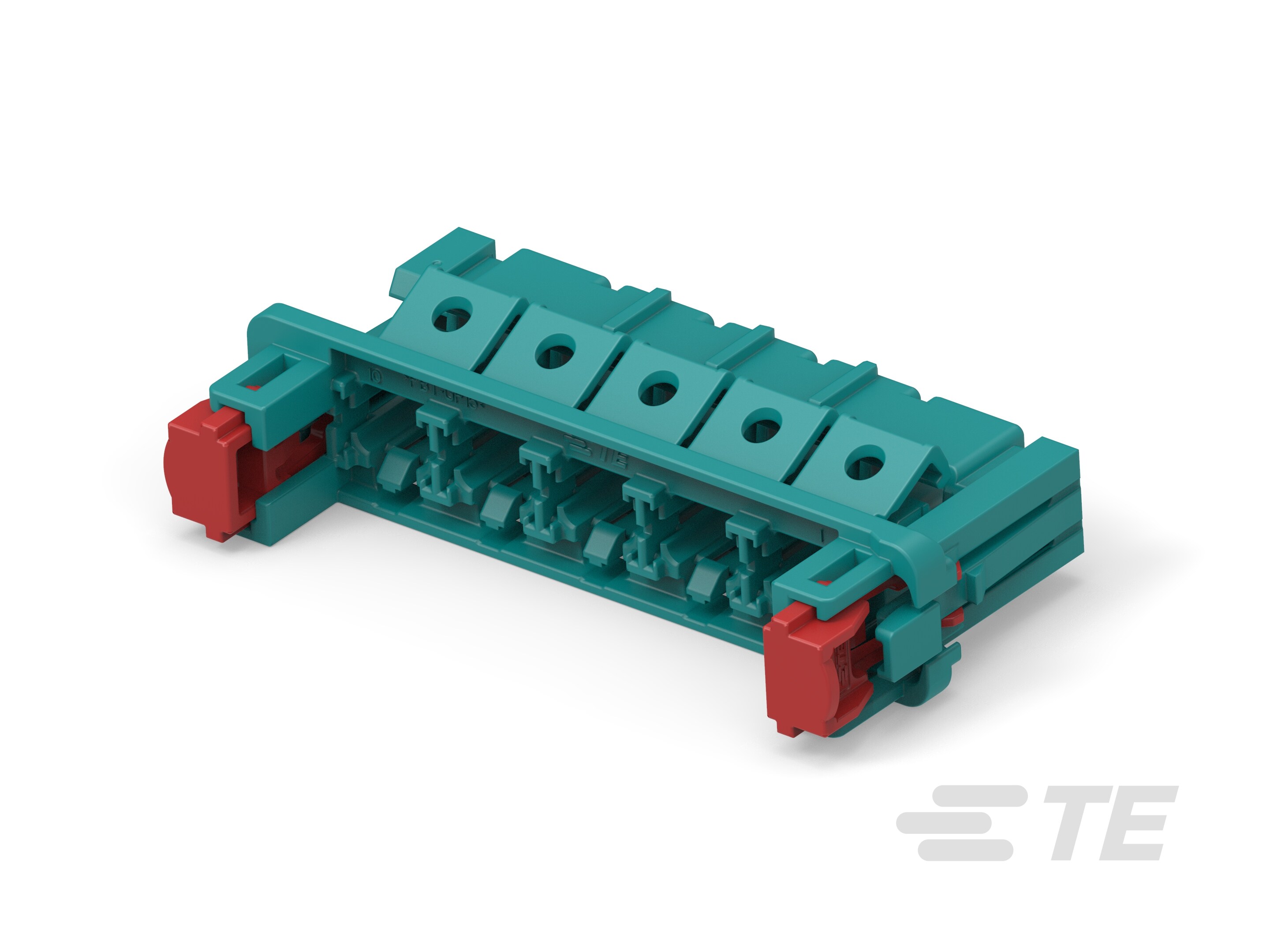

产品图
产品型号	2327450-9
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
连接器系统	线到板
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	5
标称电压架构(V)	60
工作电压(VDC)	60
主体材料	PBT
出线角度	180°
连接器和键控代码	Z
对接公端宽度	.5mm[.02in]
对接公端厚度	.4mm[.015in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	水蓝色
中心线（间距）	7.8mm[.3in]
连接器高度	11.35mm[.446in]
产品长度	51.4mm[2.024in]
产品宽度	26.6mm[1.047in]
工作温度（最大值）	105°C[221°F]
电缆类型	STP | UTP
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
电路应用	Signal
能够保证连接器位置	否
采购入口	2327450-9现货
原厂手册	2327450-9数据手册.PDF

二、2327450-9配套型号

三、2327450-9适用领域

1. 汽车电子模块：键控代码Z设计防止端子错配（对接公端宽度0.5mm/厚度0.4mm），支持60V信号传输架构，适配ECU控制单元、传感器线束等车载系统连接需求，确保行车安全信号的稳定性。

2. 工业控制设备：PBT材质壳体（耐温-40℃至105℃）及自由悬挂安装方式，适应电机控制柜、PLC设备等高振动环境；5位单行布局（7.8mm间距）优化抗干扰能力，保障传感器与执行器的信号传输可靠性。

3. 通信基础设施：180°出线设计适配路由器、交换机内部紧凑布线，STP/UTP电缆兼容性支持数据传输应用，7.8mm中心间距平衡连接密度与信号完整性。

4. 消费类电子产品：水蓝色壳体便于设备内部快速识别，1.2cm超薄高度（11.35mm）节省空间，适用于家电控制板、智能硬件模块的线到板连接场景。

5. 医疗设备辅助系统：宽温域耐受性（-40–105℃）满足消毒环境要求，压接线缆端接方式简化维护流程，适用于非核心医疗设备的内部辅助电路连接。

该连接器通过键控防误插机制、宽温域材料及自由悬挂结构，在严苛工况下维持稳定电气连接，水蓝色外壳进一步提升设备组装的辨识效率。

四、2327450-9常见问题与解决方案

1. 安装松动或位移

问题：自由悬挂式电缆安装缺乏机械固定点，振动或外力作用下易导致连接器移位或脱落。

方案：增加应力消除附件（如绑带或卡扣），优化电缆支撑结构均匀分布负载，或补充安装支架以增强整体稳定性。

2. 密封防护不足

问题：非密封设计在潮湿或多尘环境中可能渗入污染物，引发电气短路或信号干扰。

方案：应用外部硅胶密封圈增强接口防护，定期清洁配合表面，并控制环境湿度≤80% RH。

3. 端子压接失效

问题：压接操作不当或端子氧化可能导致接触电阻异常、信号传输中断。

方案：严格执行压接高度公差（±0.2~0.5mm），使用专用清洁工具处理氧化层，并定期检查端子完整性以必要时更换。

4. 外壳变形或性能退化

问题：PBT塑料外壳在高温（>105°C上限）或腐蚀性环境中易软化变形或化学老化。

方案：避免强酸/强碱介质接触；高温场景加装散热保护或缩短维护周期监测状态；确保操作温度不超限值。

5. 键控对位偏差

问题：键控代码Z未准确匹配公端时，引发连接不稳定或物理损伤。

方案：安装前核对公母端键控代码与端子序列，采用定位工具辅助精确插接，并进行插拔力测试验证可靠性。
