泰科TE 2330270-3 缆到缆母端子护套 800VAC -40~100°C 90°出线 现货
TE泰科2330270-3是一款电缆安装式单点位缆到缆连接器，专用于电线电缆端接。其母端子护套结构采用插座端子，配有中心接触件，阻抗50Ω，支持800VAC工作电压和最大1A电流。通过压接方法端接电缆，出线角度90°，壳体为蓝色，不可密封且无屏蔽功能。该连接器适配RTK 031电缆类型，工作温度范围宽泛（-40°C至100°C），确保在复杂环境下的稳定性和耐用性，适用于基础工业传输场景。
一、2330270-3中文手册
| 分类 | 详情 |
|---|---|

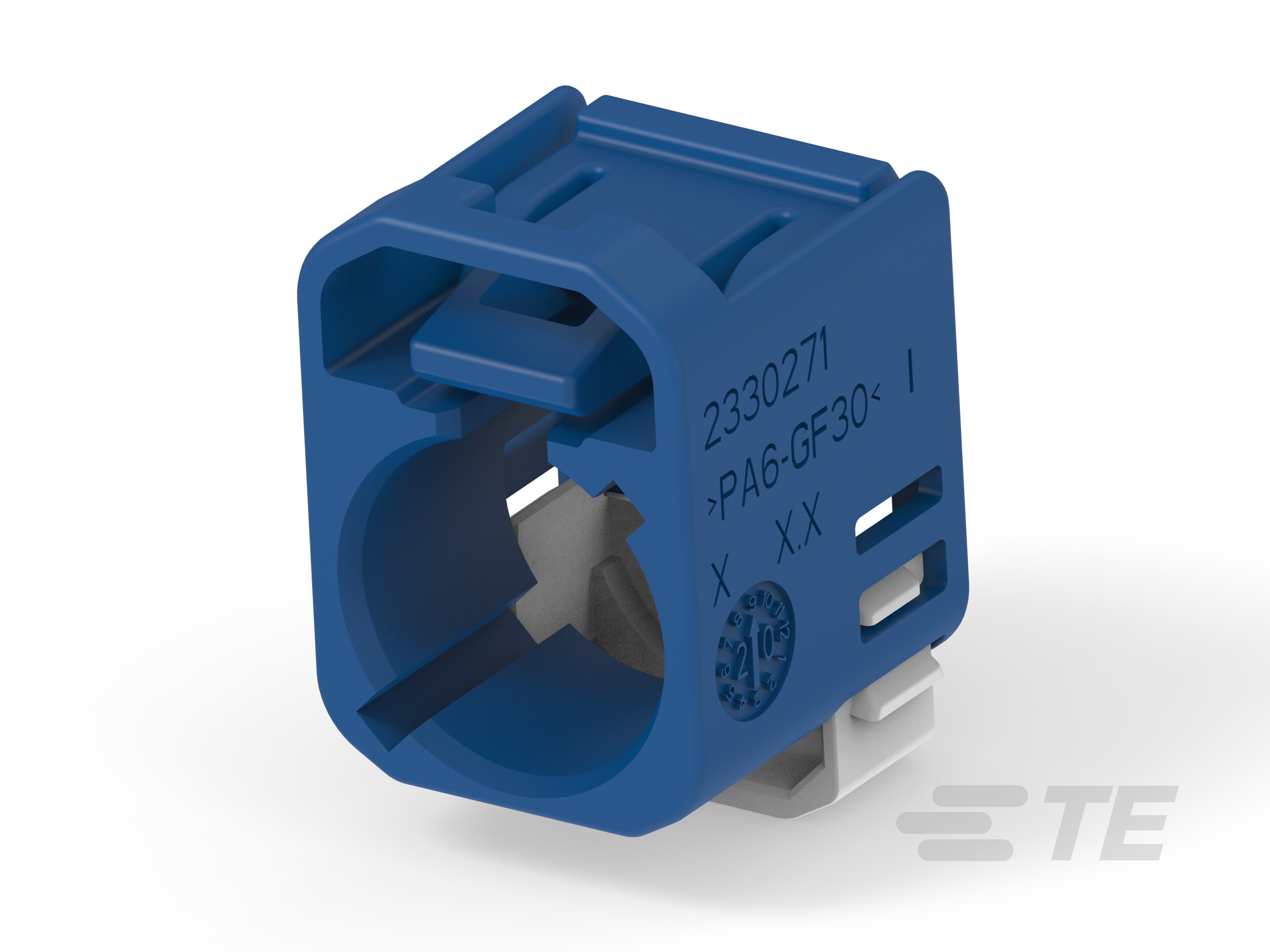

| 产品图 |  |
| 产品型号 | 2330270-3 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 出线角度 | 90° |
| 连接器和键控代码 | C |
| 端子类型 | 插座 |
| 中心接触件 | 带有 |
| 端子额定电流（最大值）(A) | 1 |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 蓝色 |
| 工作温度（最大值） | 100°C[212°F] |
| 电缆类型 | RTK 031 |
| 工组温度范围 | -40 – 100°C[-40 – 212°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2330270-3现货 |
| 原厂手册 | 2330270-3数据手册.PDF |
二、2330270-3配套型号
| 配套型号 | 产品图 |
|---|---|
| 1452581-3 |  |
| 更多配套型号查询 | 2330270-3配套型号大全 |
三、2330270-3适用领域
1. 工业自动化与设备控制
采用电缆安装（自由悬挂）设计适配紧凑空间布线，90°出线角度优化设备内部线缆管理。工作温度范围-40℃至100℃保障机床、机械臂等高热环境下的稳定连接，压接线缆端接确保高振动场景下的机械可靠性。
2. 汽车电子与低功耗传感系统
键控代码C提供精准防误插机制，1A额定电流与50Ω阻抗支持车载传感器信号传输（如胎压监测、温度传感），母端子护套结构保障ECU接口连接的长期稳定性。
3. 通信设备内部连接
单行单位（1×1）布局平衡空间利用率与信号完整性，800VAC工作电压及高频阻抗特性适用于路由器、交换机等设备的板端电源与低频信号传输，蓝色壳体便于设备内部线缆识别与维护。
4. 医疗仪器低电流模块
可维修结构简化设备维护流程，无密封特性适配医疗控制柜内部干燥环境布线，压接端子端接避免焊接污染风险，满足低功耗模块的电气连接需求。
5. 消费电子产品
1.2mm端子间距与插座端子结构支持PCB板端低电流连接，宽温域特性（-40~100℃）保障家用电器控制单元的长期稳定性。
该连接器通过键控对准、压接端接及宽温域耐受设计，在紧凑布线场景中实现高可靠性连接，蓝色壳体进一步提升工业装配中的视觉辨识效率。
四、2330270-3常见问题与解决方案
1. 安装稳定性不足
问题：采用自由悬挂式电缆安装，缺乏机械固定点，易受振动或外力牵引导致位移。
方案：增加应力消除结构（如线缆卡扣或绑带），确保应力均匀分布，或在关键受力点增设刚性支撑件分散载荷。
2. 密封防护失效风险
问题：非密封型设计在潮湿环境（＞80%RH）或粉尘场景下，污染物可能侵入接触区域。
方案：定期清洁接口部位，加装外部防护套件提升防尘防潮性能，严控部署环境湿度。
3. 压接端子接触异常
问题：1.2mm插座端子压接高度超公差（＞±0.2~0.5mm）或表面氧化，引发阻值升高。
方案：采用精度校准工具按规范压接，使用触点专用清洁剂去除氧化层，失效端子及时更换。
4. 壳体材料性能受限
问题：尼龙6/6材质在持续高温（逼近100°C上限）或化学腐蚀环境中易发生形变/老化。
方案：规避强酸碱工况，高温应用替换为金属壳体型号，建立周期性外观检查机制。
5. 插接对位偏差
问题：键控代码"C"未与公端匹配，或端子排列错位导致机械干涉。
方案：连接前双确认键控标识一致性，使用导向工装辅助精密对插，确保端子轴向零偏斜。
