泰科TE 2333538-3连接器中文手册_现货采购_配套型号指南

泰科2333538-3是一款线对板和线对线通用型双排母端子护套连接器，采用12位（2×6）布局和1.8mm中心间距。其设计包含180°出线角度、端子锁定机构及键控代码C防误插特性，兼容厚度0.4mm、宽度0.5mm的公端接插件。通过压接工艺实现电缆端接，支持-40℃至105℃宽温域工作环境，最高耐压60V。蓝色壳体为自由悬挂式安装，但明确不具备密封与屏蔽功能，适用于常规工业设备的内部电路连接。

一、2333538-3中文手册

分类	详情

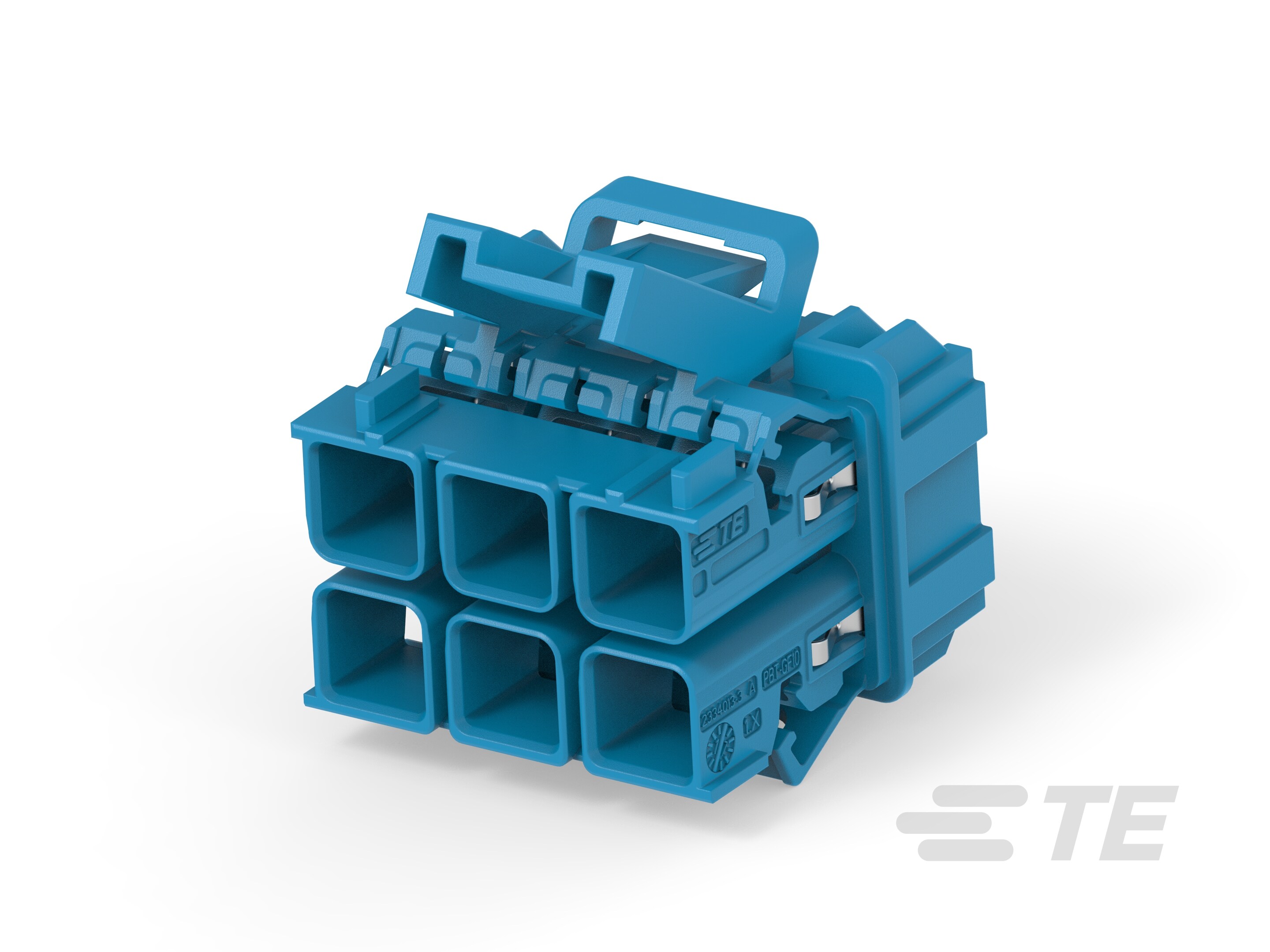

产品图
产品型号	2333538-3
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
连接器系统	线到板 | 线到线
可密封	否
连接器和壳体类型	母端子护套
行数	2
位数	12
标称电压架构(V)	60
出线角度	180°
连接器和键控代码	C
对接公端宽度	.5mm[.02in]
对接公端厚度	.4mm[.015in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	蓝色
中心线（间距）	1.8mm[.07in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2333538-3现货
原厂手册	2333538-3数据手册.PDF

二、2333538-3配套型号

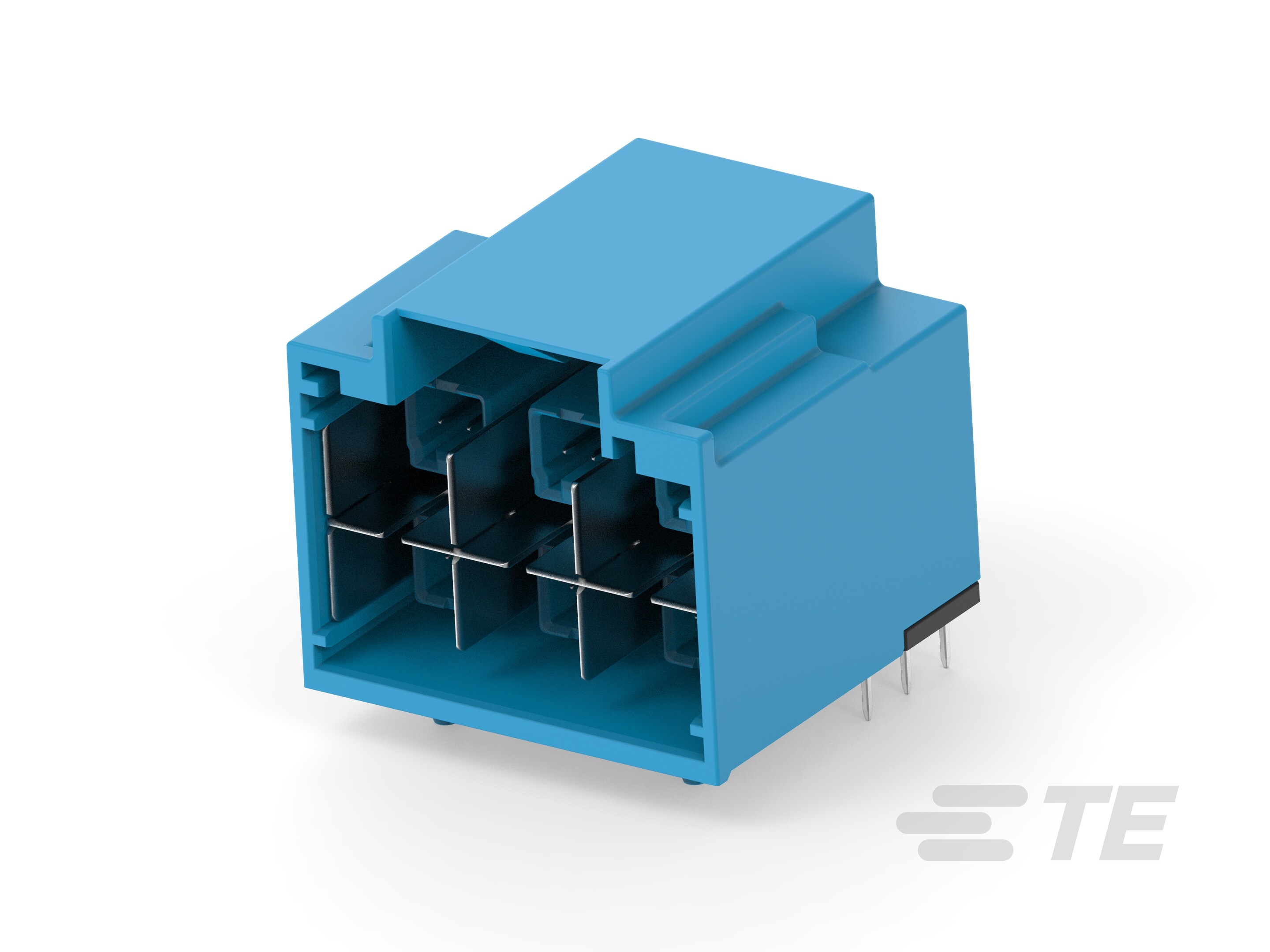

配套型号	产品图
2339800-3
更多配套型号查询	2333538-3配套型号大全

三、2333538-3适用领域

泰科2333538-3连接器适用领域

1. 工业自动化控制系统

- 双行12位布局（1.8mm间距）满足紧凑空间内的多信号传输需求，105℃高温耐受性适配电机控制柜、PLC模块等发热环境，压接端接确保高振动工况下的机械稳定性。

- 自由悬挂安装方式简化设备内部线缆管理，蓝色壳体便于复杂布线场景中的快速识别与维护。

2. 汽车电子模块

- 键控代码C机制有效防止车载ECU、传感器接口的误插风险，0.5mm超薄对接公端厚度兼容精密电路板设计。

- 宽温域支持（-40℃~105℃）保障极端温差环境（如引擎舱）的电气稳定性，180°出线角度优化线束空间布局。

3. 能源设备内部连接

- 压接式电缆端接提升光伏逆变器、风电控制器等设备的抗拉拽性能，105℃持续工作温度匹配电力电子元件散热需求。

- 非密封设计适用于机箱内部干燥区域，60V耐压架构满足低压配电信号传输标准。

4. 通信设备布线系统

- 24点位（2×12）密度平衡路由器和基站设备的信号通道容量与空间限制，1.8mm间距减少并行信号串扰。

- 自由悬挂结构适配机柜背板跳线，蓝色壳体实现模块化设备的视觉分区管理。

5. 消费电子制造

- 线到板/线到线双模式支持家电控制板与电源模组的灵活连接，180°出线设计降低组装应力对端子的损伤风险。

- UL兼容材料（未明确但符合行业惯例）通过安规认证，满足白色家电安全标准。

技术价值核心

该连接器通过键控防误插机制、宽温域耐受性（-40℃~105℃）及高密度端子布局（2×12/1.8mm），在振动敏感、空间受限场景中保障信号完整性，蓝色壳体增强设备装配时的辨识效率。自由悬挂安装方式进一步优化了线缆应力管理，为工业、汽车及能源设备提供长效可靠的连接解决方案。

四、2333538-3常见问题与解决方案

1. 安装松动或脱落

问题：由于连接器采用自由悬挂安装方式（电缆安装），缺乏固定的支撑点，连接器在振动或外力作用下容易移位或脱落。

方案：添加应力消除附件如卡扣或绑带，确保电缆所受应力均匀分布，或增加支撑结构以分散外部负载。

2. 端子接触不良

问题：母端子压接操作不当（如高度偏差）或端子表面氧化，会导致接触电阻升高和信号不稳定。

方案：严格遵守压接公差（建议±0.2~0.5mm），使用专用工具清洁或更换氧化端子，确保压接一致性。

3. 键控错位或对准偏差

问题：键控代码C与公端不匹配或安装时未能精准对齐，可能引发连接不稳定或断开。

方案：安装前仔细核对键控代码及端子排列顺序，利用对准工具辅助定位，保障连接器可靠对接。

4. 高温变形或性能衰减

问题：在高温环境（接近或超过105°C）下，壳体材料易发生变形，影响连接器整体稳定性和信号传输。

方案：避免在强热源或腐蚀性环境中使用，确保工作温度不超过105°C范围，定期检查壳体完整性。

5. 位置不稳定或移位

问题：连接器无法保证固定位置，自由悬挂安装易受运动或冲击导致连接器轻微移动。

方案：加固安装点或引入辅助固定装置（如支架），以减少动态干扰，并定期维护检查位置状态。
