泰科TE 2343137-2连接器中文手册_现货采购_配套型号指南
泰科2343137-2是一款泰科电子生产的单行单位连接器，采用电缆到电缆系统，设计锁定于端子，结构为母端子护套壳体。具有90°出线角度，键控代码B，接合插针直径0.4mm，采用压接端接方法，适用于自由悬挂式电缆安装。壳体为白色，工作温度范围为-40°C至105°C，支持RTK 031电缆类型，无屏蔽功能，不可保证位置固定，广泛应用于工业电缆连接场景。
一、2343137-2中文手册
| 分类 | 详情 |
|---|---|

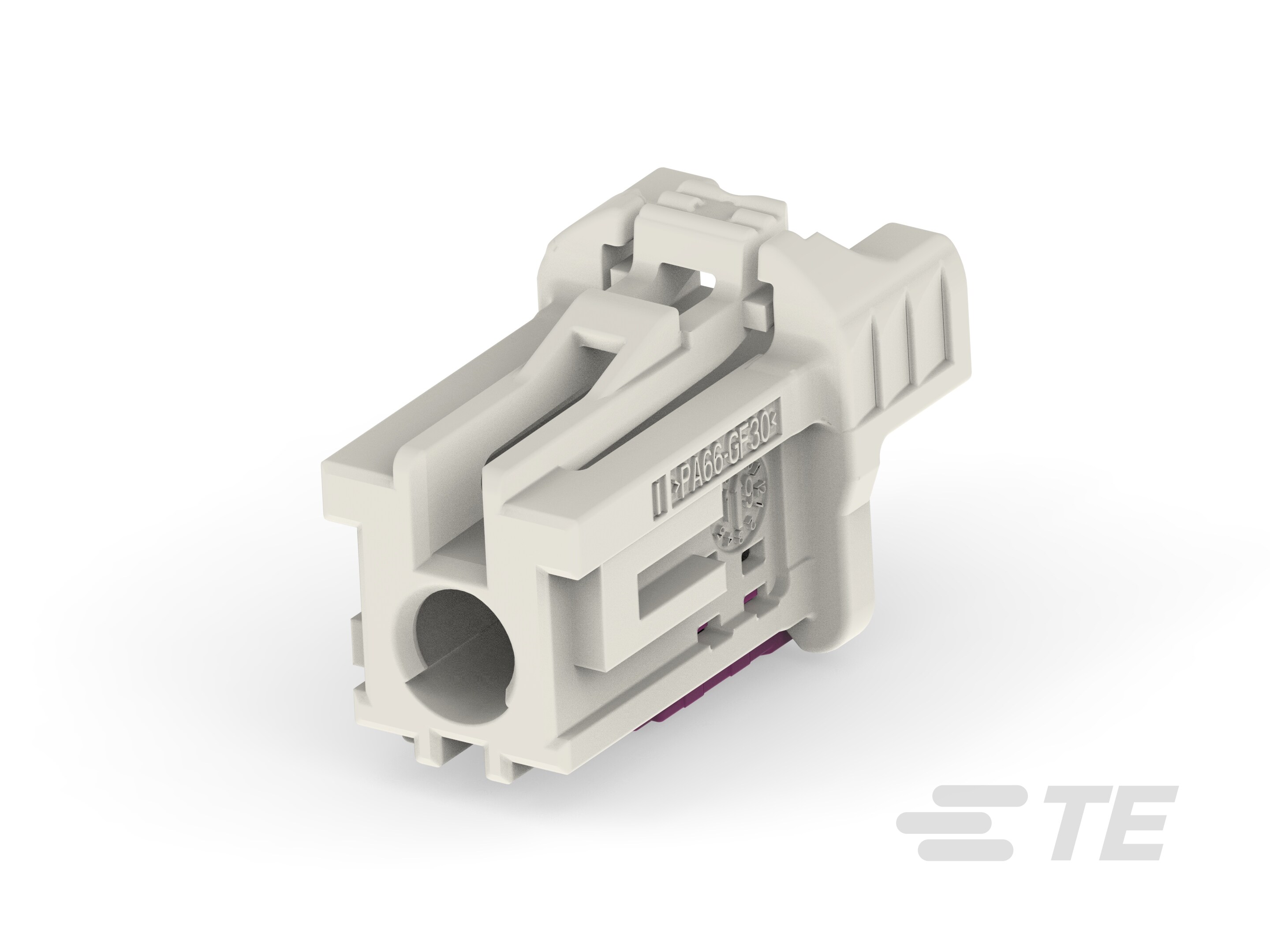

| 产品图 |
|
| 产品型号 | 2343137-2 |
| 连接器和端子端接到 | 电线和电缆 |
| 主要锁定特性 | 端子上 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 出线角度 | 90° |
| 连接器和键控代码 | B |
| 接合插针直径 | .4mm[.016in] |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 白色 |
| 工作温度（最大值） | 105°C[221°F] |
| 电缆类型 | RTK 031 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2343137-2现货 |
| 原厂手册 | 2343137-2数据手册.PDF |
二、2343137-2配套型号
| 配套型号 | 产品图 |
|---|---|
| 2394925-4 |
|
| 2394925-9 |
|
| 2394925-2 |
|
| 更多配套型号查询 | 2343137-2配套型号大全 |
三、2343137-2适用领域
泰科2343137-2连接器凭借其紧凑设计、宽温域适应能力及精准互锁机制，主要应用于以下领域：
1. 电气控制柜布线系统
自由悬挂式电缆安装（90°出线）适配控制柜内部线缆空间布局，-40℃至105℃工作温度范围保障继电器、开关设备等电力组件在温变环境下的连接稳定性。白色壳体便于在密集线路中快速识别。
2. 车载基础电子单元
键控代码B设计有效防止线束误插，压接端接确保端子级耐久性。适用于车载照明模块、基础传感器等非密封区域，1位单行结构满足低压信号（最大250V/3A）的安全传输需求。
3. 工业设备内部连接
RTK 031电缆兼容性支持设备内部线到线连接，应力消除结构减轻机械振动影响。宽温域特性适配工厂车间环境（如机床控制面板局部布线），可维修结构简化设备维护流程。
4. 基础通信装置
单通道设计满足路由器、交换机辅助模块的低速信号传输需求，.4mm插针直径兼顾空间效率与接触可靠性。90°出线优化狭小空间走线，支持板边自由悬挂安装。
该连接器通过键控防呆机制、工业级温度耐受性及紧凑型电缆安装方式，为设备内部基础连接场景提供轻量化解决方案，白色壳体进一步提升标准化设备中的模块识别效率。
四、2343137-2常见问题与解决方案
1. 安装松动或脱落
问题：由于连接器安装类型为电缆安装（自由悬挂），缺乏固定点，易受振动或外力影响导致移位。
方案：添加外部应力消除附件（如卡扣或绑带）固定电缆，确保受力均匀，或增加支撑架分散应力。
2. 密封性不足
问题：产品资料标明无密封功能（可密封：否），环境湿度过高或粉尘侵入可能导致内部腐蚀。
方案：控制操作环境湿度（建议≤80%RH），在连接面涂敷专用密封剂或更换有密封型号，避免污染物渗入。
3. 端子接触不良
问题：压接端接方法操作不当（如公差超限±0.2~0.5mm）或氧化导致电阻异常。
方案：按规范压接高度操作，使用清洁工具去除端子氧化层，必要时更换端子确保接触可靠。
4. 外壳变形或腐蚀
问题：壳体工作温度上限为105°C，暴露于高温或腐蚀性环境可能导致材质变形或退化。
方案：避免强酸/碱环境，高温场景改用金属外壳型号，定期检查外壳并维护完整性。
5. 键控错位或对准偏差
问题：键控代码B未与公端匹配时，可能导致连接不稳定或损坏。
方案：安装前核验键控代码和端子排列，使用辅助定位工具（如对准销）确保精准对接。
