泰科2343137-9是一款单芯线对线/缆对缆直角连接器，采用母端子护套设计，适用于压接端接。其淡棕色壳体适配RG 174或RTK 031同轴线缆，J型键控代码确保精确配对。工作温度范围覆盖-40℃至105℃的工业环境需求，满足高温应用可靠性。虽无密封功能与连接器位置保障装置，但其90°出线角度优化了空间受限场景的线缆布局，适用于紧凑设备的直角连接方案。该连接器继承了泰科产品的高机械稳定性与信号完整性优势，在严苛环境下仍能保持稳定电气连接。

一、2343137-9中文手册

分类	详情

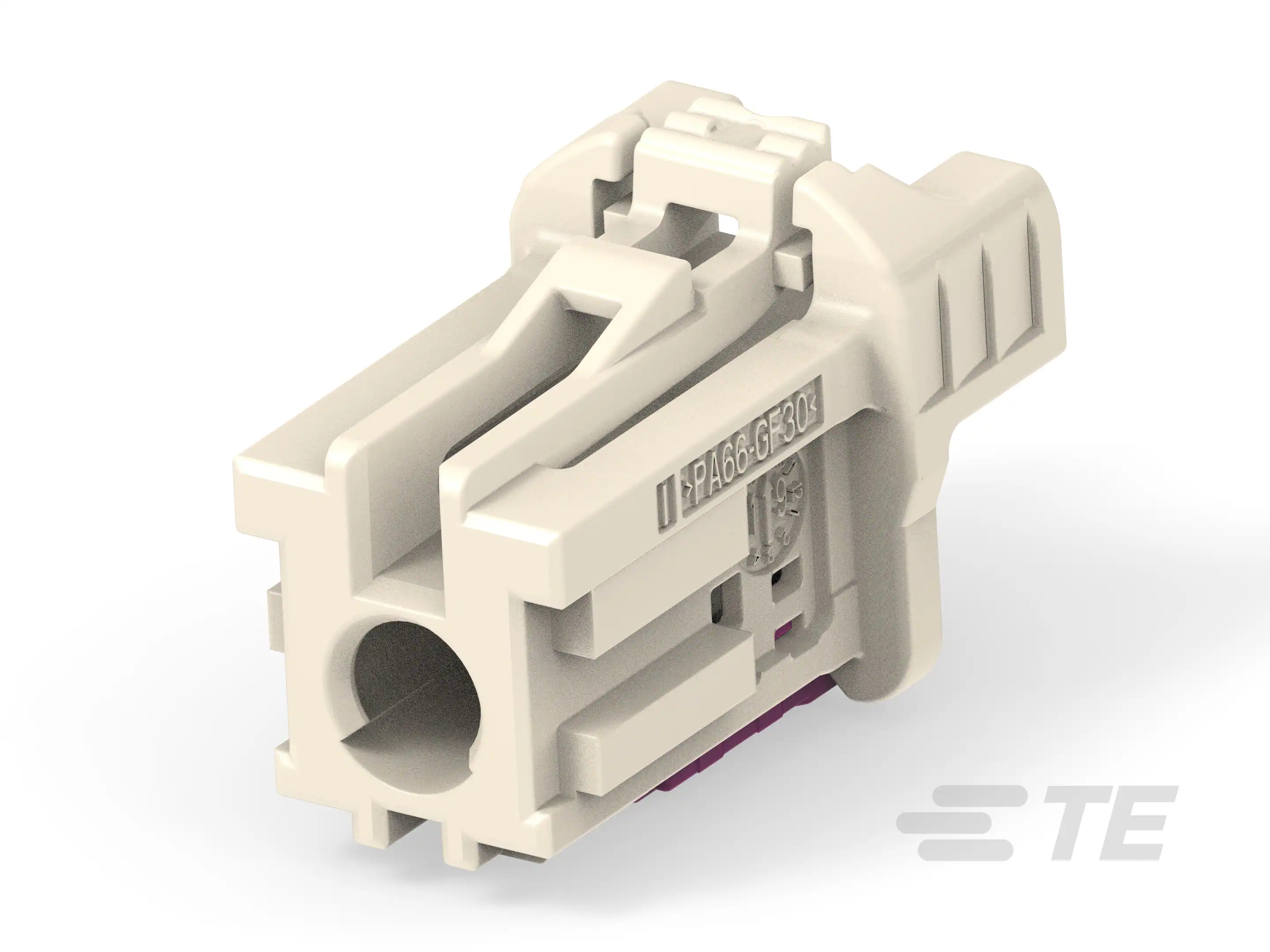

产品图
产品型号	2343137-9
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
连接器系统	线到线 | 缆到缆
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	1
出线角度	90°
连接器和键控代码	J
接合插针直径	.4mm[.16in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	淡棕色
工作温度（最大值）	105°C[221°F]
电缆类型	RG 174 | RTK 031
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2343137-9现货
原厂手册	2343137-9数据手册.PDF

二、2343137-9配套型号

三、2343137-9适用领域

泰科2343137-9连接器凭借其精密结构、宽温适应能力及紧凑设计，适用于以下专业领域：

1. 高频通信与信号传输：适配RG 174/RTR 031同轴电缆的特性，结合0.4mm接合插针直径的精准对接能力，保障射频信号完整性，适用于基站内部线缆连接、测试仪器高频链路等场景，减少信号衰减与干扰。

2. 工业传感器与设备布线：-40℃至105℃宽工作温度范围覆盖极端工况，淡棕色壳体具备基础环境辨识性，自由悬挂式安装（90°出线）简化狭小空间内的线缆布局，适用于机床传感器、自动化控制盒内部连接。

3. 汽车电子内部系统：键控代码J设计防止端子误插，压接端接确保线缆连接稳固性，满足车载娱乐系统、控制模块等低压线束的连接需求，适应车辆振动环境。

4. 便携式仪器线缆管理：单点位紧凑结构（1行1位）节省空间，轻量化自由悬挂设计适配移动设备内部线缆的弯曲固定需求，如手持检测仪表的内部导线端接。

该连接器通过精准插接匹配、宽温域兼容性及紧凑物理特性，为高频信号传输与空间受限场景提供可靠连接方案，淡棕色壳体进一步提升工业环境中的快速识别性。

四、2343137-9常见问题与解决方案

1. 安装松动或脱落

问题：电缆安装（自由悬挂）类型缺乏刚性固定支撑，在振动或外力作用下易发生连接器位移或脱开。

方案：加装应力消除附件（如卡扣式绑带或电缆夹），确保电缆应力均匀分布于接合点，或增加外部支架结构以增强系统刚度。

2. 密封性不足

问题：产品不可密封设计，在高湿度（建议环境湿度≤80%RH）或污染环境中易渗入潮气或异物，导致电气性能下降。

方案：应用中需外部添加防护罩或密封胶套，控制操作环境湿度，定期清洁接口区域避免污染物累积。

3. 端子接触不良

问题：1.2mm母端子压接工艺偏差或氧化问题易引起接触电阻升高，影响信号传输稳定性。

方案：遵循压接高度公差标准（±0.2~0.5mm），采用专用清洁工具去除端子氧化层，必要时更换新端子以确保低电阻连接。

4. 外壳变形或腐蚀

问题：淡棕色尼龙壳体在高温（接近105°C上限）或化学腐蚀性条件下易发生热变形或结构劣化。

方案：避免接触强酸/碱性环境，高温场景选配金属外壳替代型号，定期目视检查壳体完整性和是否有变形迹象。

5. 键控错位或对准偏差

问题：键控代码J配置未与公端精确匹配时，导致端子排列失准和连接不稳。

方案：安装前验证双方键控代码及端子序列，使用导引工具辅助定位，确保插针直径0.4mm的端子无缝对接。
