泰科TE 2-2343137-4母端子缆到缆连接器自由悬挂 现货
泰科2-2343137-4是一款单点位单排缆对缆连接器，采用母端子护套结构和90度出线角度设计。其酒红色壳体通过D型键控代码实现精准导向，端子端接支持0.4mm插针直径匹配。电缆端接采用压接工艺，适配RTK 031型电缆自由悬挂安装。该产品工作温度范围为-40°C至105°C，虽不具备密封与屏蔽功能，但具备连接器位置保障机制。作为泰科电子系列产品，其设计注重机械坚韧性与环境适应性，在工业应用中能提供可靠的电气连接性能。
一、2-2343137-4中文手册
| 分类 | 详情 |
|---|---|

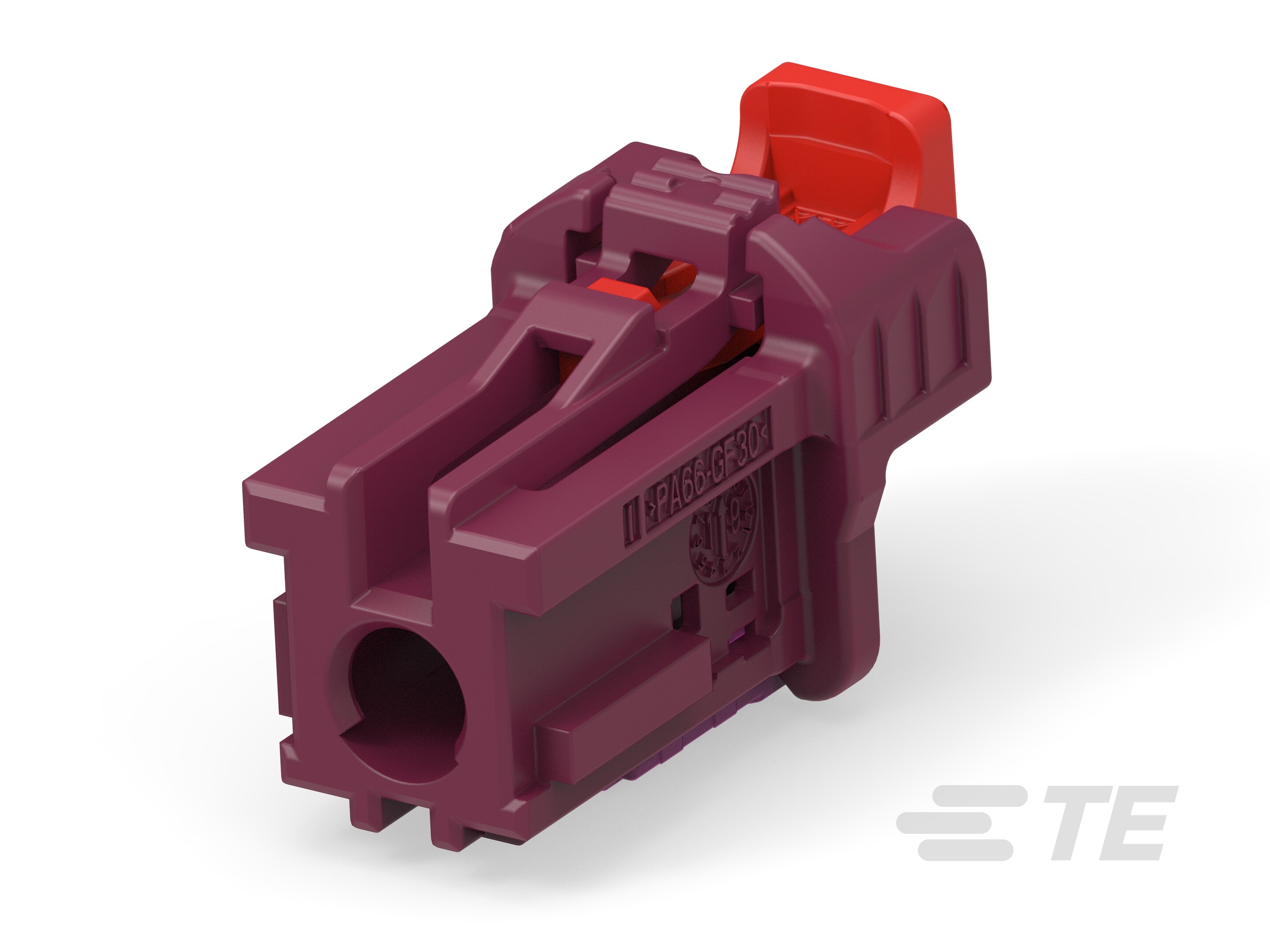

| 产品图 |  |
| 产品型号 | 2-2343137-4 |
| 连接器和端子端接到 | 电线和电缆 |
| 主要锁定特性 | 端子上 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 出线角度 | 90° |
| 连接器和键控代码 | D |
| 接合插针直径 | .4mm[.016in] |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 酒红紫 |
| 工作温度（最大值） | 105°C[221°F] |
| 电缆类型 | RTK 031 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 是 |
| 采购入口 | 2-2343137-4现货 |
| 原厂手册 | 2-2343137-4数据手册.PDF |
二、2-2343137-4配套型号
| 配套型号 | 产品图 |
|---|---|
| 2394925-9 |  |
| 更多配套型号查询 | 2-2343137-4配套型号大全 |
三、2-2343137-4适用领域
泰科2-2343137-4连接器凭借其防误插设计、宽温适应性及自由悬挂安装特性，广泛应用于以下领域：
1. 汽车电子系统：键控代码D及精准端子定位机制（接合插针直径0.4mm）防止误操作，适用于车载线束接口与传感器连接，确保行车信号传输的高可靠性。
2. 工业机械控制：工作温度范围-40°C至105°C支持工厂自动化设备内部线缆稳定连接，自由悬挂安装简化高振动环境下的电缆管理，适用于机械控制与信号传输链路。
3. 消费电子设备：缆到缆系统与单行单位设计（1行1位）适配家电与便携设备内部紧凑布线，90°出线角度优化空间布局，提升组装效率与耐用性。
4. 通信网络结构：线缆端接压接方法支持数据链路的可靠对接，适用于交换机与路由器等低干扰环境信号传输，确保在标准环境下的连接稳定性。
5. 家用电器集成：宽温范围兼容极端环境，位置锁定特性保障洗衣机或冷藏设备中的长期连接可靠性，酒红紫外壳便于设备内部快速识别与维护。
该连接器通过键控对准与位置锁定机制，确保在紧凑场景中实现长期稳定连接，酒红紫外壳进一步提升设备辨识度。
四、2-2343137-4常见问题与解决方案
1. 安装稳定性不足
问题：电缆安装（自由悬挂）结构缺乏固定支撑点，在振动或外力牵引下易位移或脱落。
方案：加装应力消除附件（如线缆绑带或卡扣装置），优化布线路径分散机械应力，必要时增设支架固定连接器本体。
2. 密封防护局限
问题：非密封型设计（产品参数标注“可密封：否”）在潮湿或多尘环境中易受污染物侵入。
方案：控制使用环境湿度≤80%RH，定期清洁接口区域，对于高暴露场景建议采用第三方防护套件或迁移至密封型号。
3. 端子压接失效
问题：Φ0.4mm母端子因压接高度超差（超出±0.2mm公差）或氧化导致接触电阻升高。
方案：使用校准后的压接工具严格控制公差，采用接触点专用清洁剂处理氧化层，压接后执行导通测试并及时更换不良端子。
4. 酒红紫尼龙外壳耐候性不足
问题：长期暴露于105℃以上高温或化学腐蚀环境时，外壳可能变形开裂（工作温度上限为105℃）。
方案：规避强酸/碱场景，持续高温工况需更换金属外壳兼容型号，建立每季度外观完整性检查机制。
5. 键控定位偏差
问题：D型键控代码未与公端精确匹配或90°出线角度导致插接错位。
方案：插接前双向核验键控代码与端子序列，使用导向柱辅助工具确保轴向对准，避免侧向受力引起的偏斜。
