泰科TE2-2343137-9 1位电缆母端子护套90°出线压接现货

泰科2-2343137-9是一款线对线连接的母端子护套型连接器，采用单孔位设计，具备90°出线角度和淡棕色壳体。该连接器适配RG 174或RTK 031电缆，通过压接实现电缆安装（自由悬挂），工作温度范围为-40°C至105°C。其核心特性是通过端子上的锁定结构确保可靠连接，弹性锁扣与一次锁设计可防止意外解锁，保障信号传输的连续性。此外，该连接器满足位置固定要求，但不可密封且不带屏蔽功能，适用于需要稳定电气连接且对机械防护要求不高的场景。

一、2-2343137-9中文手册

分类	详情

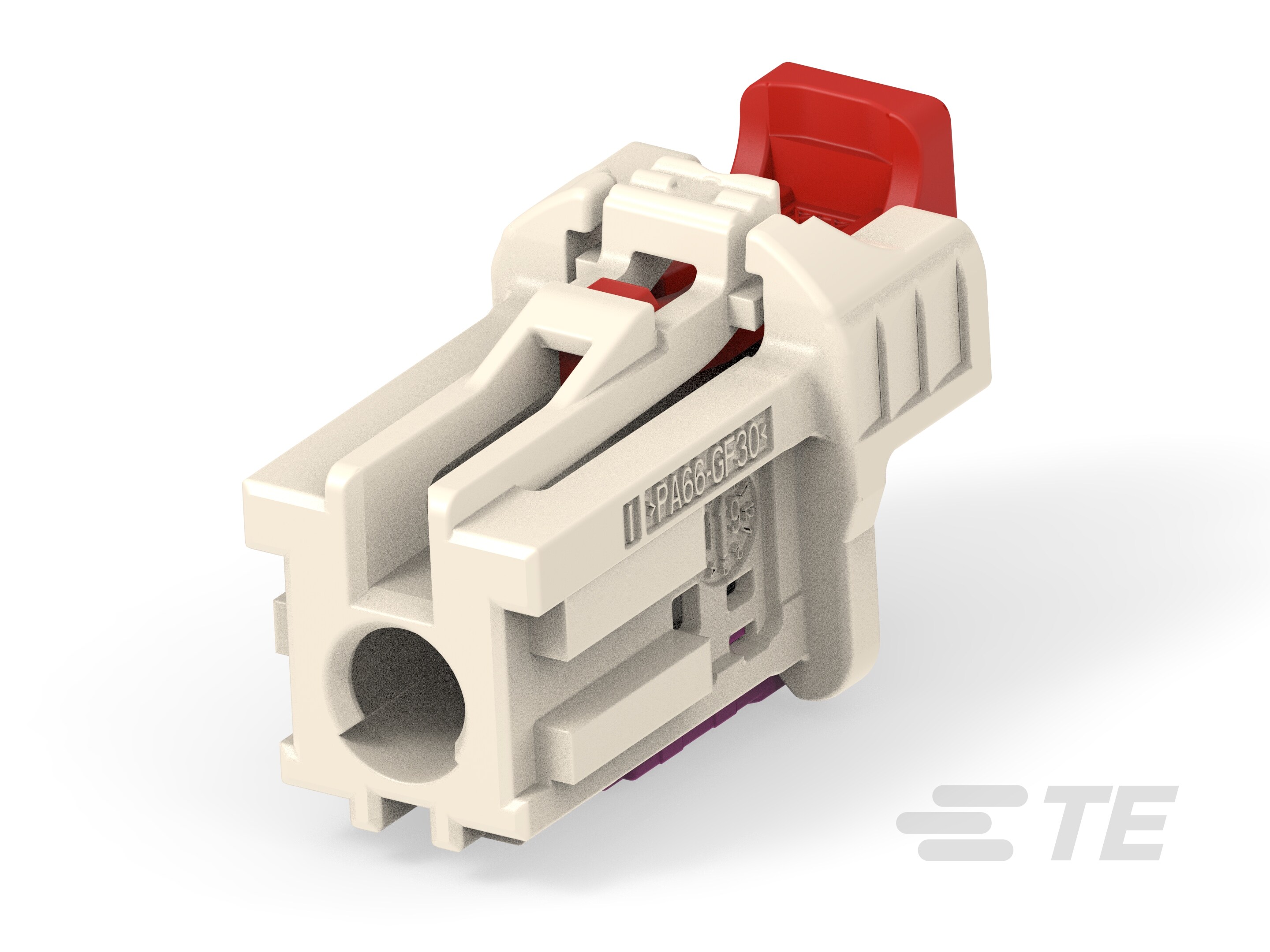

产品图
产品型号	2-2343137-9
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
连接器系统	线到线 | 缆到缆
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	1
出线角度	90°
连接器和键控代码	J
接合插针直径	.4mm[.16in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	淡棕色
工作温度（最大值）	105°C[221°F]
电缆类型	RG 174 | RTK 031
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
能够保证连接器位置	是
采购入口	2-2343137-9现货
原厂手册	2-2343137-9数据手册.PDF

二、2-2343137-9配套型号

三、2-2343137-9适用领域

泰科2-2343137-9连接器作为单引脚微型化线缆连接解决方案，凭借其紧凑性、宽温域耐受性及特定电缆适配能力，适用于以下专业领域：

1. 精密仪器内部布线：90°出线角度优化空间受限设备（如测试仪表、便携式检测装置）的线缆走向管理，1位单行布局适配微型电路板接口，-40℃至105℃宽温范围确保实验室或产线环境的稳定连接。

2. 车载传感单元信号传输：键控代码J设计防止车载线束组装误插，105℃高温耐受性满足引擎舱周边传感器（如温度/压力探头）的部署需求，同轴电缆兼容性(RG174/RTK031)支持高频信号抗干扰传输。

3. 工业设备局部连接：自由悬挂式安装便于机械臂关节线缆或移动设备供电接口的灵活布设，全铜端子压接端接保障振动环境下的电气连续性，淡棕色壳体增强工业场景中的设备辨识度。

4. 射频通信模块互联：.4mm插针直径实现精密射频信号对接，同轴电缆直连能力适用于基站模块、无线设备等领域的信号链路搭建，宽温域设计保障户外通信柜内部稳定性。

5. 紧凑型能源设备布线：微型化壳体尺寸适配太阳能控制器、电池管理系统等设备的高密度布线空间，90°出线角度简化箱体内线缆弯曲半径管理，高温耐受性支持电力电子模块周边部署。

该连接器通过键控防误插机制、全温度范围端子性能及同轴电缆专项优化，在微型化、高振动、宽温变场景中提供可靠的电气连接支持，壳体颜色设计同步提升设备维护辨识效率。

四、2-2343137-9常见问题与解决方案

1. 安装稳定性不足

问题：自由悬挂式电缆安装设计缺乏机械固定点，在振动或外力牵引下易导致连接器位移或脱落。

方案：
