泰科TE 2344360-2 缆到缆公端子护套连接器 180° 现货

泰科2344360-2是一款电缆安装型单端子公头连接器，专为单路信号传输设计。其核心特点包括180°出线角度，适配压接端接的RTK 031电缆，支持最高1A电流及-40℃至125℃的宽工作温度范围。该连接器采用电缆对电缆（缆到缆）系统结构，端子自带锁定机制，但不具备密封或屏蔽功能，主要应用于常规信号传输场景。作为泰科电子产品线的一员，其设计体现了品牌对可靠性与耐用性的要求，适用于工业环境中的基础电气连接需求，结构紧凑且能满足严苛温度条件下的稳定运作。

一、2344360-2中文手册

分类	详情

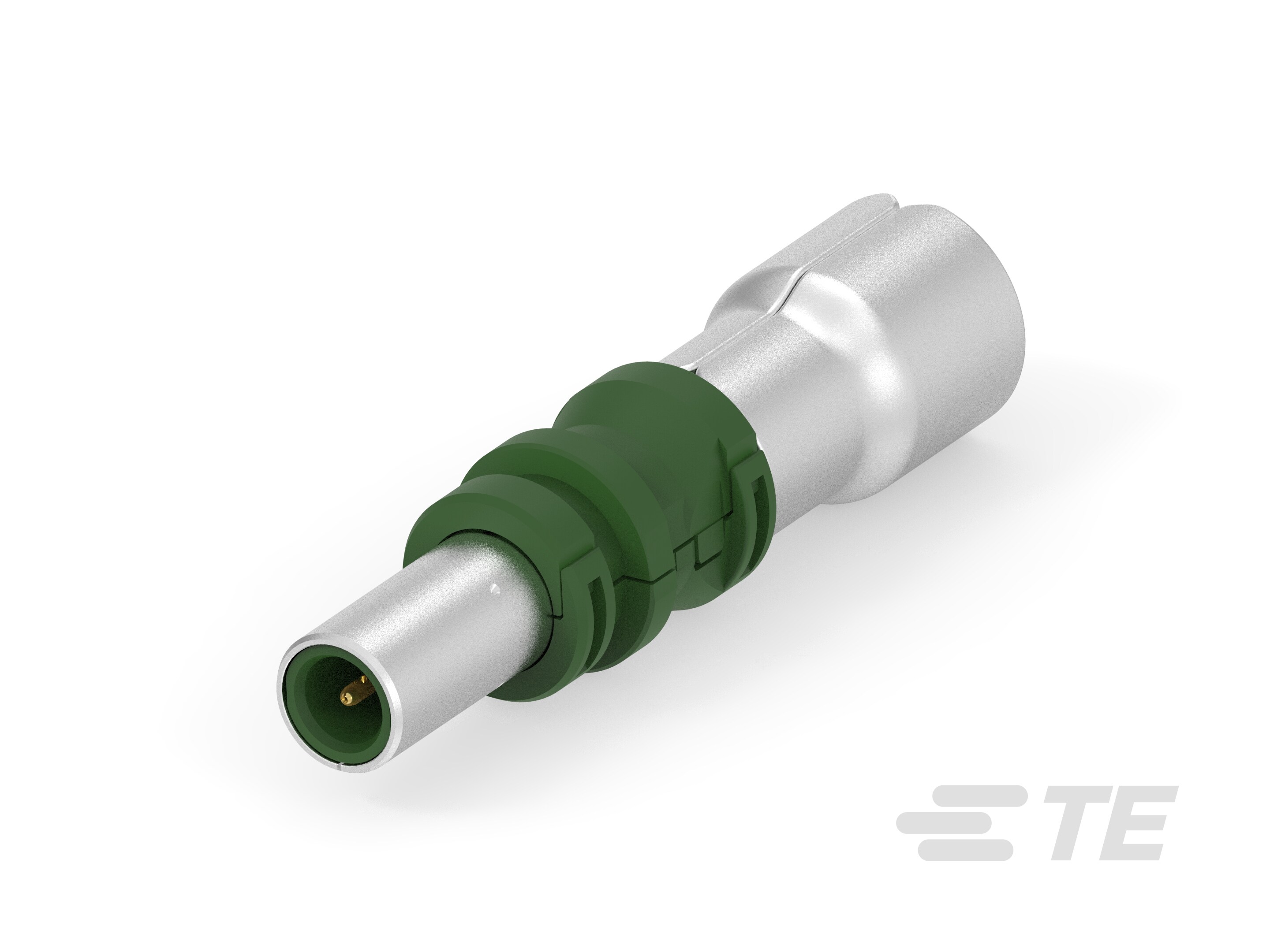

产品图
产品型号	2344360-2
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	1
出线角度	180°
接合插针直径	.5mm[.02in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
工作温度（最大值）	125°C[257°F]
电缆类型	RTK 031
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
能够保证连接器位置	否
采购入口	2344360-2现货
原厂手册	2344360-2数据手册.PDF

二、2344360-2配套型号

三、2344360-2适用领域

泰科2344360-2连接器基于其稳健的耐温性能、信号完整性和简化安装设计，适用于以下关键领域：

1. 工业自动化与控制系统：工作温度范围-40°C至125°C适应工厂高温、低温或多变环境；压接线端方法确保振动环境下的可靠连接，适合传感器信号传输与设备控制链路。自由悬挂安装方式支持机器内部紧凑电缆布局。

2. 汽车电子信号传输：适用于车载ECU接口和传感器电路，1A最大电流和0.5mm接合插针直径优化低功耗信号连接；180°出线角度简化线束管理，提升布线效率与稳定性。

3. 通信与数据设备：信号电路应用支持路由器、基站内部数据传输；单行单位结构（间距符合信号传输标准）平衡连接密度与抗干扰需求，自由悬挂设计适配狭窄空间安装。

4. 仪器仪表与测试设备：宽温性能（-40°C至125°C）保障实验室或工业测量仪表的稳定运行；RTK 031电缆类型与压接端接机制确保高精度信号完整性，减少失真风险。

5. 消费电子与辅助系统：适用于家电、低功耗设备内部线缆连接，压接方法和无屏蔽设计简化集成流程；自由悬挂安装适配小型化设备布局，支持低电流信号电路长期可靠运行。

该连接器通过压接端接技术和宽温耐受力，在多元场景中实现高效稳定的信号传输，自由悬挂安装设计进一步优化设备空间利用率。

四、2344360-2常见问题与解决方案

1. 安装稳定性不足

问题：自由悬挂式安装缺乏固定点，受外力或振动易导致连接器松动。

方案：增设应力消除附件（如卡扣或绑带），确保电缆受力均匀；对于持续振动场景，建议增加机械支撑结构分散应力。

2. 环境防护缺陷

问题：产品设计非密封型（标注"可密封：否"），在潮湿或多污染物环境中易受侵蚀。

方案：定期清洁接触表面；控制环境湿度≤80%RH；若需防水功能，需更换兼容的密封型号或加装防护罩。

3. 端子接触异常

问题：0.5mm直径端子因压接高度偏差（±0.2mm公差）或氧化导致电阻升高。

方案：使用精密压接工具保证高度公差；专用清洁剂清除端子氧化层；超过使用寿命或变形时立即更换端子。

4. 外壳耐候性风险

问题：尼龙6/6外壳在＞125°C高温（接近工作温度上限）或强酸碱环境易变形/腐蚀。

方案：避免暴露于腐蚀性介质；高温场景更换金属外壳型号；定期检查外壳结构完整性。

5. 对接定位失效

问题：单针结构（位数：1）无键控设计，易因盲插导致端子错位损伤。

方案：预装机械导向装置辅助对准；操作时采用轴向垂直插拔，避免侧向应力。
