泰科TE 2357600-3连接器中文手册_现货采购_配套型号指南
泰科2357600-3是一款双位单排线对板/缆对板连接器，采用电缆安装（自由悬挂）形式。其壳体为淡蓝色，配备母端子护套，具有端子自锁特性。该连接器采用90°出线角度设计，中心间距为4mm，支持直径为0.4mm的插针接合。电缆端接方式为压接，配套电缆型号为RTK 031，适用于信号传输场景（非屏蔽）。工作温度范围为-40°C至105°C，满足常规工业环境需求。连接器结构紧凑，采用键控代码C确保插接方向正确，但不具备固定安装定位功能。典型应用于需小型化连接解决方案的电子设备线缆组件。
一、2357600-3中文手册
| 分类 | 详情 |
|---|---|

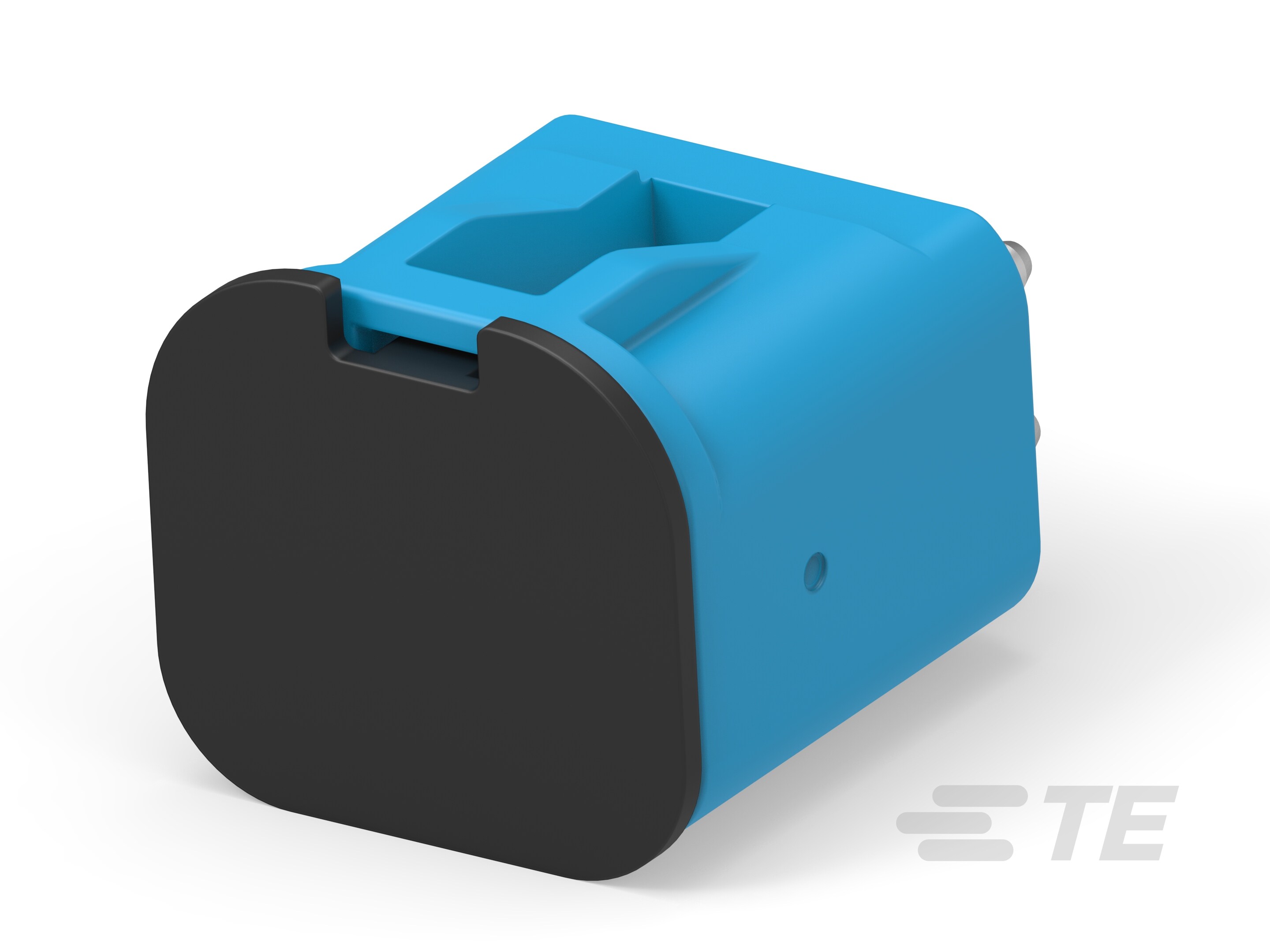

| 产品图 |
|
| 产品型号 | 2357600-3 |
| 连接器和端子端接到 | 电线和电缆 |
| 主要锁定特性 | 端子上 |
| 连接器系统 | 线到板 | 缆到板 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 2 |
| 出线角度 | 90° |
| 连接器和键控代码 | C |
| 接合插针直径 | .4mm[.015in] |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 淡蓝色 |
| 中心线（间距） | 4mm[.157in] |
| 工作温度（最大值） | 105°C[221°F] |
| 电缆类型 | RTK 031 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2357600-3现货 |
| 原厂手册 | 2357600-3数据手册.PDF |
二、2357600-3配套型号

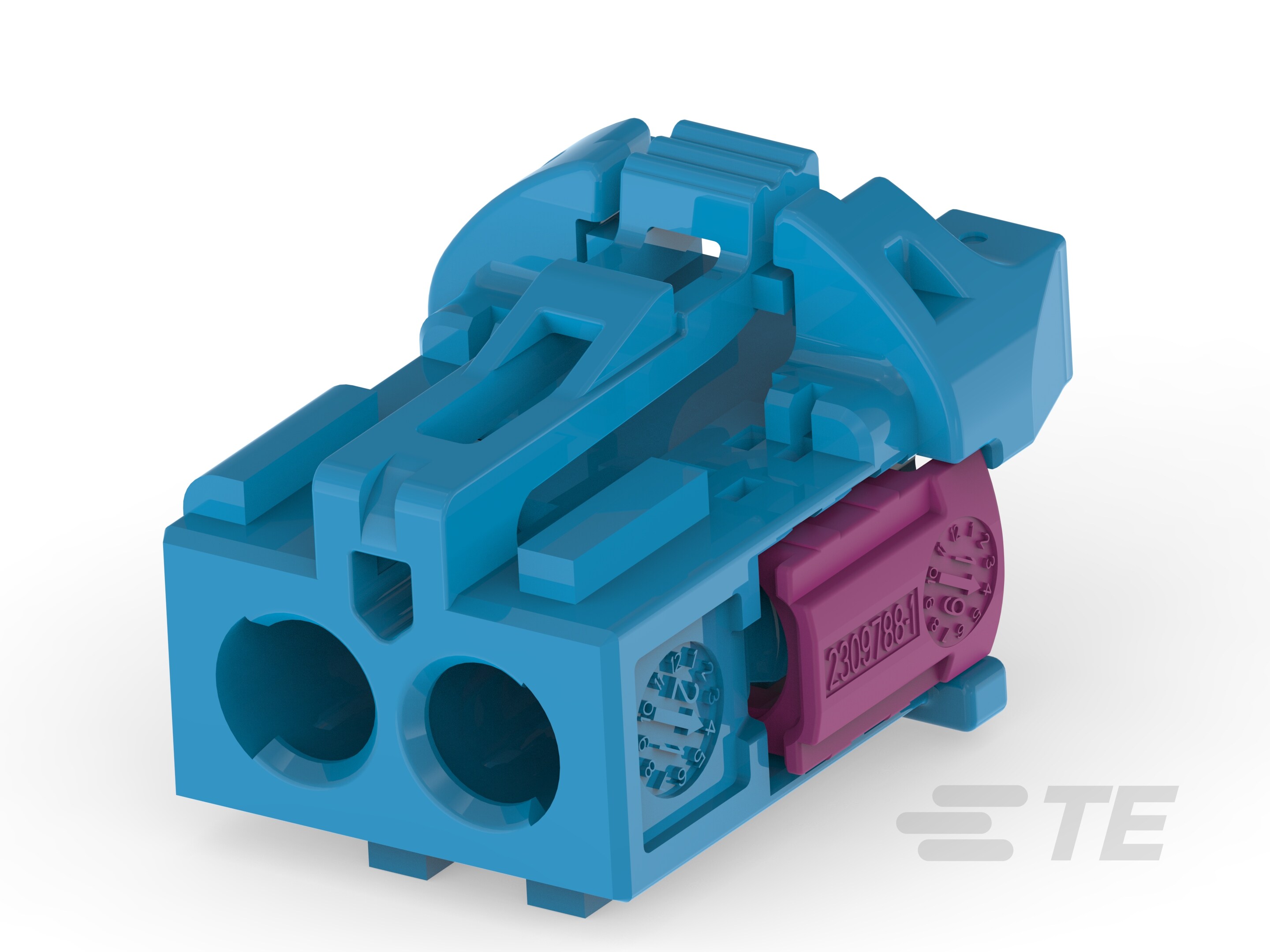

| 配套型号 | 产品图 |
|---|---|
| 1-2357501-3 |
|
| 更多配套型号查询 | 2357600-3配套型号大全 |
三、2357600-3适用领域
1. 工业自动化与控制设备：4mm中心线间距设计确保信号稳定性，工作温度范围-40℃至105℃适应高低温环境（如工厂控制系统），90°出线角度支持狭小空间布局，键控代码C防止设备组装中的误插，压接线缆端接提升可靠性。
2. 汽车内部电子单元：自由悬挂安装方式便于车载线束管理，结合键控对准机制保障ECU、信号接口等场景的连接准确性；宽温度范围覆盖发动机舱等热冷环境，确保数据传输稳定而不依赖复杂密封。
3. 通信与数据传输系统：信号电路应用优化路由器和基站内部连接，1行2位单点布局(4mm间距)平衡密度与抗干扰能力；压接端子支持高速信号传输，减少衰减，适用于数据中心模块化布线。
4. 便携式消费电子设备：淡蓝色外壳及轻型结构适配小型设备（如智能家电），90°出线角度配合电缆自由悬挂安装简化空间整合；-40℃至105℃工作温度提升设备在多变环境中的耐用性。
该连接器通过键控代码、压接可靠性及通用温度范围，在信号连接场景中确保长期稳定运行，淡蓝色外壳便于设备内部辨识。
四、2357600-3常见问题与解决方案
泰科2357600-3连接器是一款线对板或缆对板应用的母端子护套连接器，广泛应用于信号传输场景。其特性包括90度出线角度、2位数单行排列、压接端子连接方式，适用电缆类型为RTK 031。该连接器采用自由悬挂安装设计，支持工作温度范围为-40°C至105°C，但不具备密封功能，且外壳为淡蓝色材质。以下基于产品特性和行业实践，整理其常见问题与相应解决方案。
1. 安装松动或脱落
问题：自由悬挂安装缺乏固定支撑点，外力或振动易导致连接器位移或脱出。
方案：添加应力消除附件（如卡扣或扎带），确保电缆受力均匀分布；或增加固定支架分散外部应力，提升安装稳定性。
2. 密封性不足
问题：不可密封设计在潮湿环境（环境湿度＞80%RH）易渗透污染物，引发信号干扰或电气故障。
方案：控制环境湿度（维持≤80%RH），定期清洁连接界面；在严苛环境中应用额外密封圈或防护罩增强屏障。
3. 端子接触不良
问题：母端子压接不当或氧化（尤其针对0.4mm插针直径）导致接触电阻升高，影响信号传输效率。
方案：严格遵守压接公差（高度控制±0.2~0.5mm），使用专用清洁工具去除端子氧化层；压接不良时更换端子。
4. 外壳变形或劣化
问题：淡蓝色外壳在高温（＞105°C）或化学腐蚀环境下易变形老化，降低机械强度。
方案：避免强酸、强碱或持续高温场景，定期检查外壳完整性；高温应用中选用金属外壳替代型号。
5. 键控错位或对接偏差
问题：键控代码C未与公端精准匹配时，引起端子排列对位失准，导致信号不稳定。
方案：安装前核对键控代码和端子序列，使用对准辅助工具定位；确保90度出线角度不影响配接精度。
