泰科TE 2357600-4 缆到板母端子护套 2位4mm 90°出线 现货
泰科2357600-4是一款线到板或缆到板连接的母端子护套连接器，专用于信号电路应用。其设计包括90°出线角度，便于自由悬挂式电缆安装；规格为1行2位，4mm间距，0.4mm插针直径。它采用压接方式端接RTK 031电缆，工作温度范围-40°C至105°C，键控代码D防止误插。壳体为酒红色，无密封或屏蔽功能，但得益于泰科的高可靠性和耐热特性，适用于汽车、通信等工业领域，确保稳定连接性能。
一、2357600-4中文手册
| 分类 | 详情 |
|---|---|

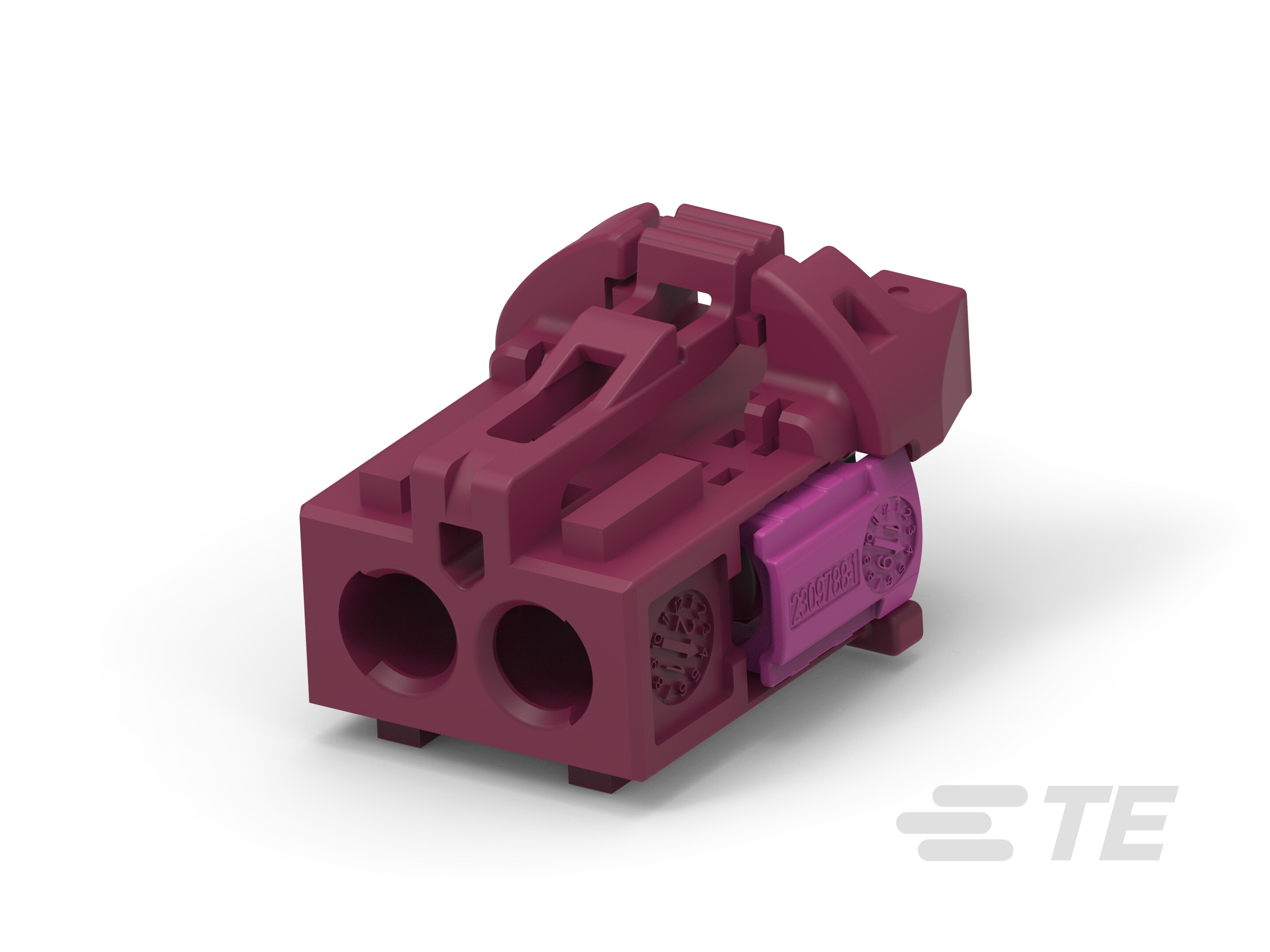

| 产品图 |  |
| 产品型号 | 2357600-4 |
| 连接器和端子端接到 | 电线和电缆 |
| 主要锁定特性 | 端子上 |
| 连接器系统 | 线到板 | 缆到板 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 2 |
| 出线角度 | 90° |
| 连接器和键控代码 | D |
| 接合插针直径 | .4mm[.015in] |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 酒红紫 |
| 中心线（间距） | 4mm[.157in] |
| 工作温度（最大值） | 105°C[221°F] |
| 电缆类型 | RTK 031 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2357600-4现货 |
| 原厂手册 | 2357600-4数据手册.PDF |
二、2357600-4配套型号
| 配套型号 | 产品图 |
|---|---|

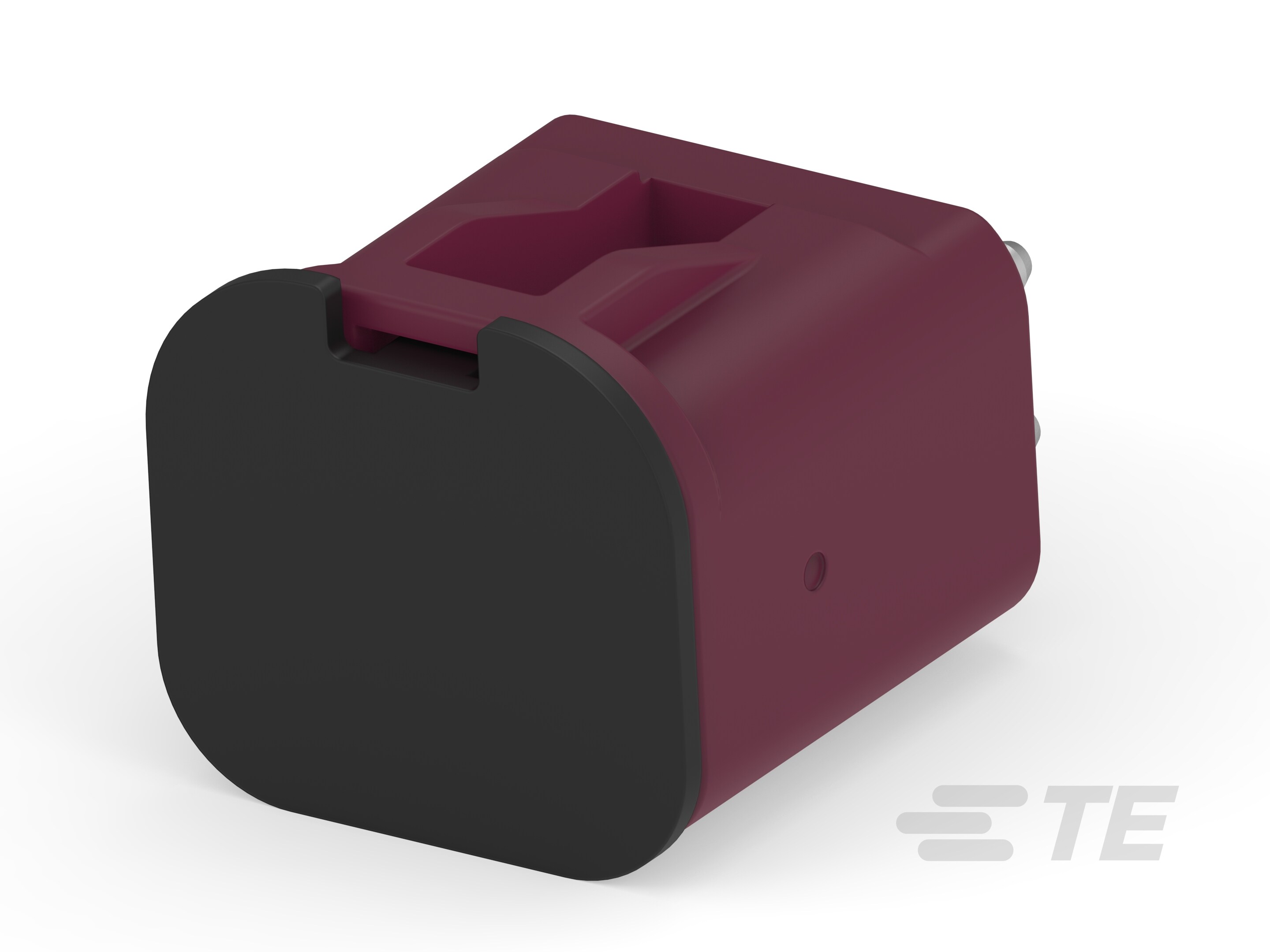

| 1-2357501-4 |  |
| 更多配套型号查询 | 2357600-4配套型号大全 |
三、2357600-4适用领域
泰科2357600-4连接器凭借其宽温度适应范围、键控对准机制及自由悬挂安装特性，适用于以下领域：
1. 工业自动化与内部控制系统：支持-40°C至105°C工作温度，适用于机床、PLC模块等内部线到板连接。键控代码D防止误插，压接端接保障端子锁定可靠性，适配低振动、干燥环境中的信号传输与控制链路。
2. 汽车电子子系统：宽温范围耐受引擎舱温度波动，2位单行布局（4mm间距）与90°出线角度优化线束空间布局，适用于车载仪表盘、ECU辅助模块等低速信号接口，键控对准机制确保行车安全需求。
3. 消费电子产品与家用电器：紧凑尺寸（线到板系统）简化内部电路设计，RTK 031电缆支持灵活布线，适配小型家电如智能控制器、电源模块的信号连接，确保日常环境下的耐用性和插拔稳定性。
4. 通信设备内部传输：线到板连接支持路由器、交换机等设备的低密度信号链路，1行2位布局平衡空间占用与抗干扰性能。自由悬挂安装适配狭小空间，紫色外壳辅助维护时的快速识别。
该连接器通过键控对准和压接端子设计，在标准环境中提供可靠信号连接，紫色壳体提升装配辨识度。
四、2357600-4常见问题与解决方案
1. 安装稳定性不足
问题：自由悬挂式安装缺乏刚性固定点，易受机械振动或外力牵引导致位移。
方案：增加应力消除卡扣或绑带，确保线缆受力点位于护套尾部，或增设支架分散外部应力。
2. 环境防护风险
问题：非密封结构（IP等级未认证）在潮湿环境（>80%RH）或粉尘场景易引发内部污染。
方案：优化布线路径避开高湿区域，必要时喷涂三防漆增强防护，保持环境湿度≤80%RH。
3. 母端子接触失效
问题：1.2mm母端子压接高度偏差超±0.1mm或氧化导致接触电阻上升（实测＞20mΩ）。
方案：
