泰科2357600-5是一款微型双位线对板/缆对板连接器母端子护套，采用单排2位设计，中心间距为4mm，支持90°出线角度。其压接端接方式确保稳固的电线连接，适用于自由悬挂的电缆安装场景。该连接器可在-40℃至105℃宽温环境下稳定工作，最高耐受温度达105℃，满足工业级信号传输需求。壳体设计为五月绿色，配备E型键控代码以确保正确插接，接合插针直径为0.4mm，专为匹配特定线缆（RTK 031）设计。虽不具备密封与屏蔽功能，但凭借泰科连接器一贯的高可靠性及紧凑结构，适用于空间受限的工业控制与电子设备的信号连接场景。
一、2357600-5中文手册
| 分类 | 详情 |
|---|---|

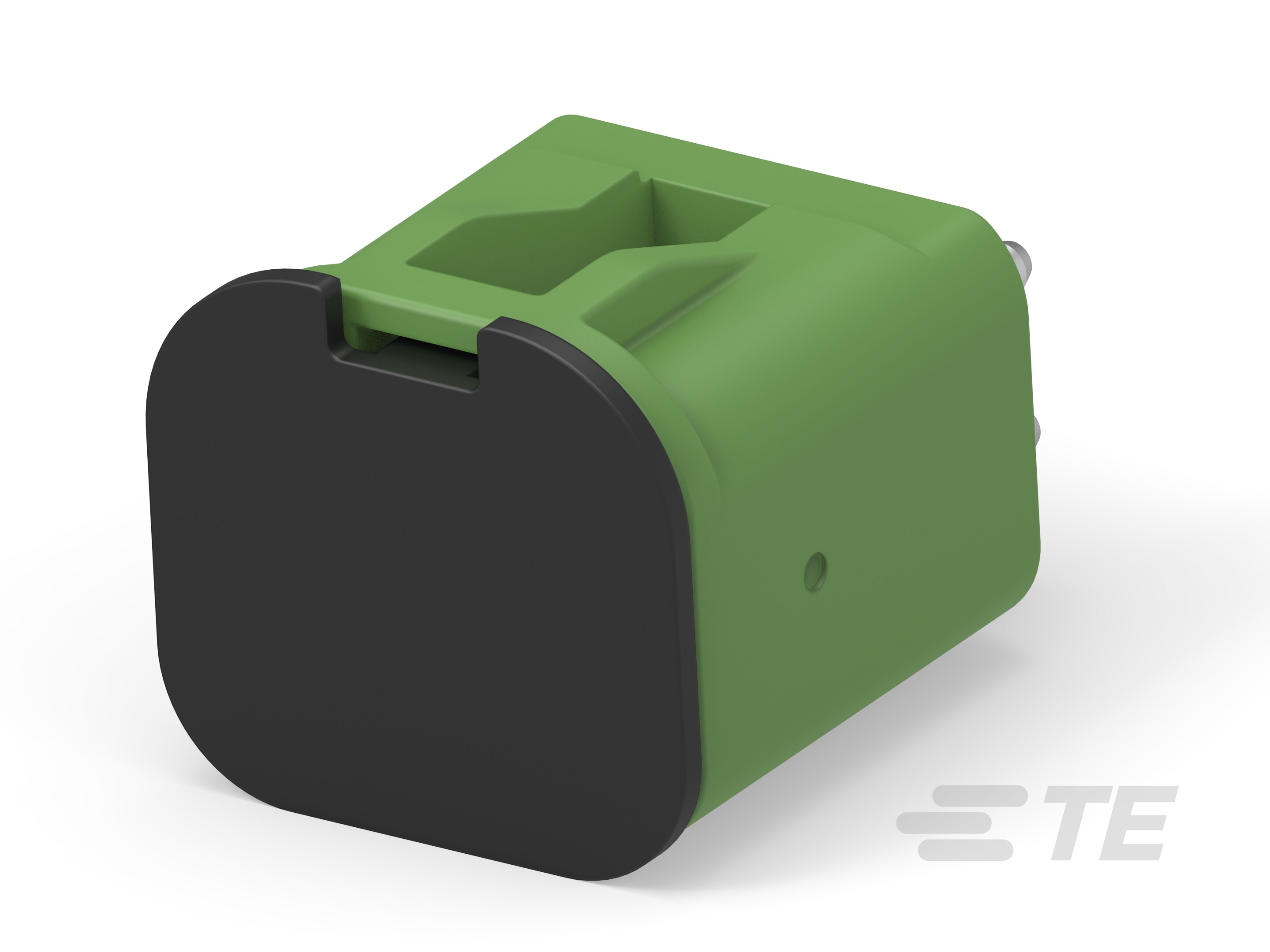

| 产品图 |
|
| 产品型号 | 2357600-5 |
| 连接器和端子端接到 | 电线和电缆 |
| 主要锁定特性 | 端子上 |
| 连接器系统 | 线到板 | 缆到板 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 2 |
| 出线角度 | 90° |
| 连接器和键控代码 | E |
| 接合插针直径 | .4mm[.015in] |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 五月绿 |
| 中心线（间距） | 4mm[.157in] |
| 工作温度（最大值） | 105°C[221°F] |
| 电缆类型 | RTK 031 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2357600-5现货 |
| 原厂手册 | 2357600-5数据手册.PDF |
二、2357600-5配套型号

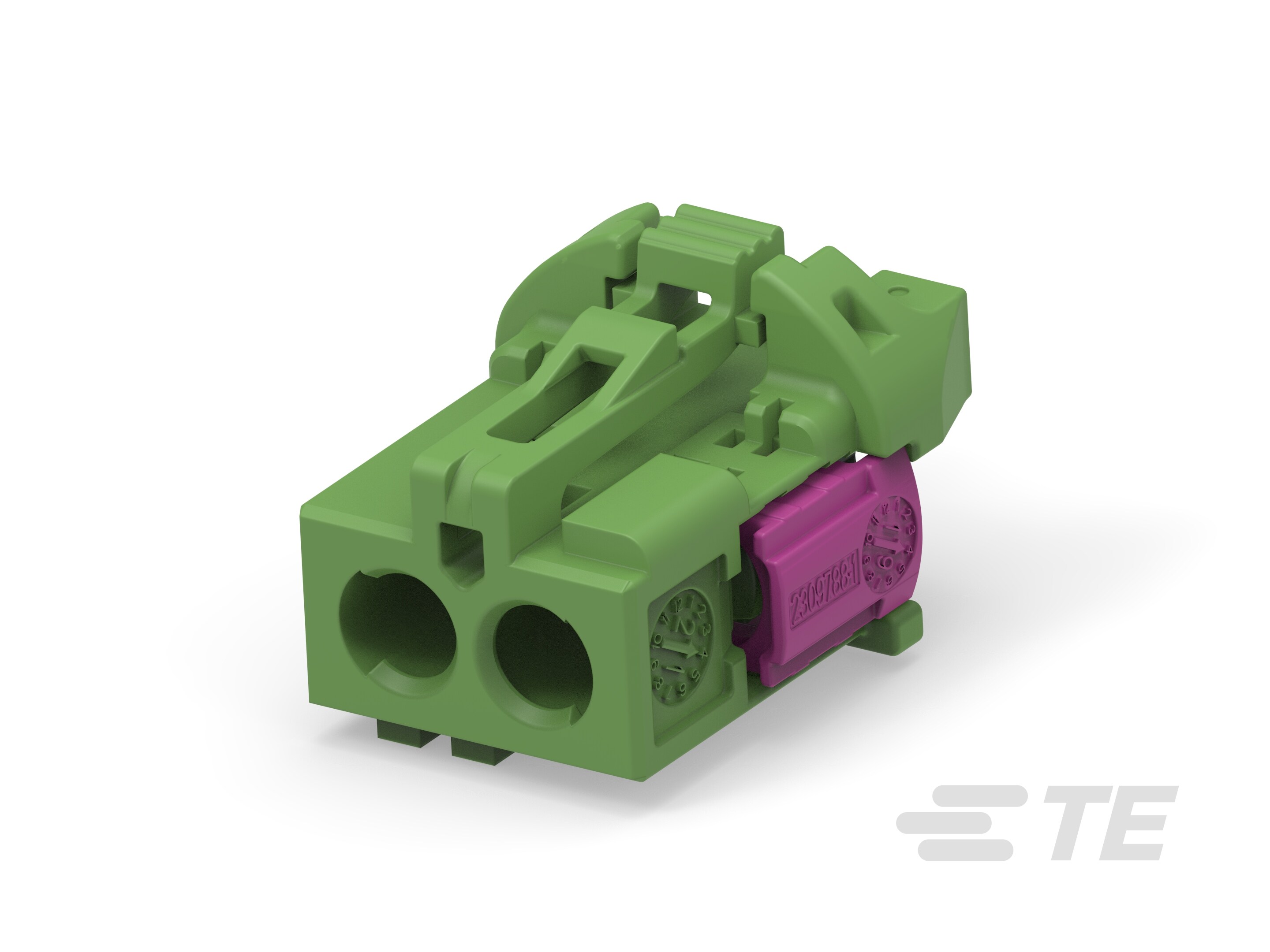

| 配套型号 | 产品图 |
|---|---|
| 1-2357501-5 |
|
| 更多配套型号查询 | 2357600-5配套型号大全 |
三、2357600-5适用领域
泰科2357600-5连接器以其紧凑设计、高温耐受性及可靠连接特性，主要适用于以下领域：
1. 工业自动化控制
90°出线角设计适配设备内部狭窄空间，-40℃至105℃宽温域承受车间高温环境，电缆自由悬挂结构便于机床传感器线缆布设，压接端接确保振动工况下的信号稳定性。
2. 车载电子单元
键控代码E（接合插针直径0.4mm）实现精准防误插，配合母端子护套结构保障ECU控制模块与线束的对接可靠性，105℃耐温等级满足引擎舱周边高温场景需求。
3. 户外紧凑型设备
自由悬挂安装方式适配太阳能控制器等箱体内部空间约束，RTK 031电缆与压接工艺强化耐候性，五月绿色壳体在复杂环境中提供快速视觉定位。
4. 医疗仪器内部布线
2位单行布局（4mm间距）支持监护设备模块化电路连接，无铅端子材料符合医疗安全标准，105℃耐温特性适配消毒灭菌流程。
5. 通信设备信号传输
线到板连接结构优化路由器/交换机的板间跳线管理，4mm中心距平衡空间利用率与信号隔离度，宽温域工作保障基站设备全天候运行稳定性。
该连接器通过键控防呆、高温耐受及悬吊式安装设计，在严苛场景中实现高密度可靠连接，壳体色彩特性同步提升工业设备的维护效率。
四、2357600-5常见问题与解决方案
1. 安装稳定性不足
问题：自由悬挂式电缆安装缺乏固定支撑点，长期振动或外力牵引易导致连接器移位脱落。
方案：增设外部应力消除结构（如线缆绑带或支架卡扣），分散线束受力点；确保连接后线缆弯曲半径≥4倍线径以降低内部应力。
2. 端子接触可靠性下降
问题：压接高度偏差（超出±0.5mm公差）或端子氧化导致接触电阻增大，信号传输异常。
方案：使用经校准的压接工具控制压接高度；定期用电子接点清洁剂处理端子氧化层；避免端子暴露在湿度>80%RH环境中。
3. 键控对位偏差
问题：键控代码E与公端不匹配（或端子排列顺序误判），引发插接错位。
方案：插接前核验公/母端键控代码一致性（本型号代码为E）；采用导向柱辅助对准工具完成精准插合。
4. 高温环境耐受风险
问题：尼龙外壳在>105℃工作温度下可能加速老化，极端工况易引发变形。
方案：严格控制环境温度不超过105℃极限值；高温应用场景（如发动机舱周边）建议更换金属壳体型号。
5. 机械应力集中
问题：90°出线角度导致线束弯折应力集中于端接点，长期可能引发断芯。
方案：在线缆出口30mm内添加螺旋护套增强抗弯性；安装时确保线缆自然弧度无扭转变形。
