泰科TE 2357600-9连接器中文手册_现货采购_配套型号指南
泰科2357600-9是一款单排双位线对板/缆对板母端连接器，采用90°出线角度的电缆安装设计（自由悬挂）。其核心参数包括0.4mm接合插针直径、4mm中心间距及压接线缆端接方式，支持RTK 031电缆类型。该连接器具备Z型键控代码以防止误插，水蓝色壳体可在-40℃至105℃宽温环境下稳定工作（最高105℃），专为信号传输场景优化。作为泰科产品线的一员，它继承了品牌高可靠性与信号完整性的特点，适用于严苛工况下电子设备的紧凑型连接需求。
一、2357600-9中文手册
| 分类 | 详情 |
|---|---|

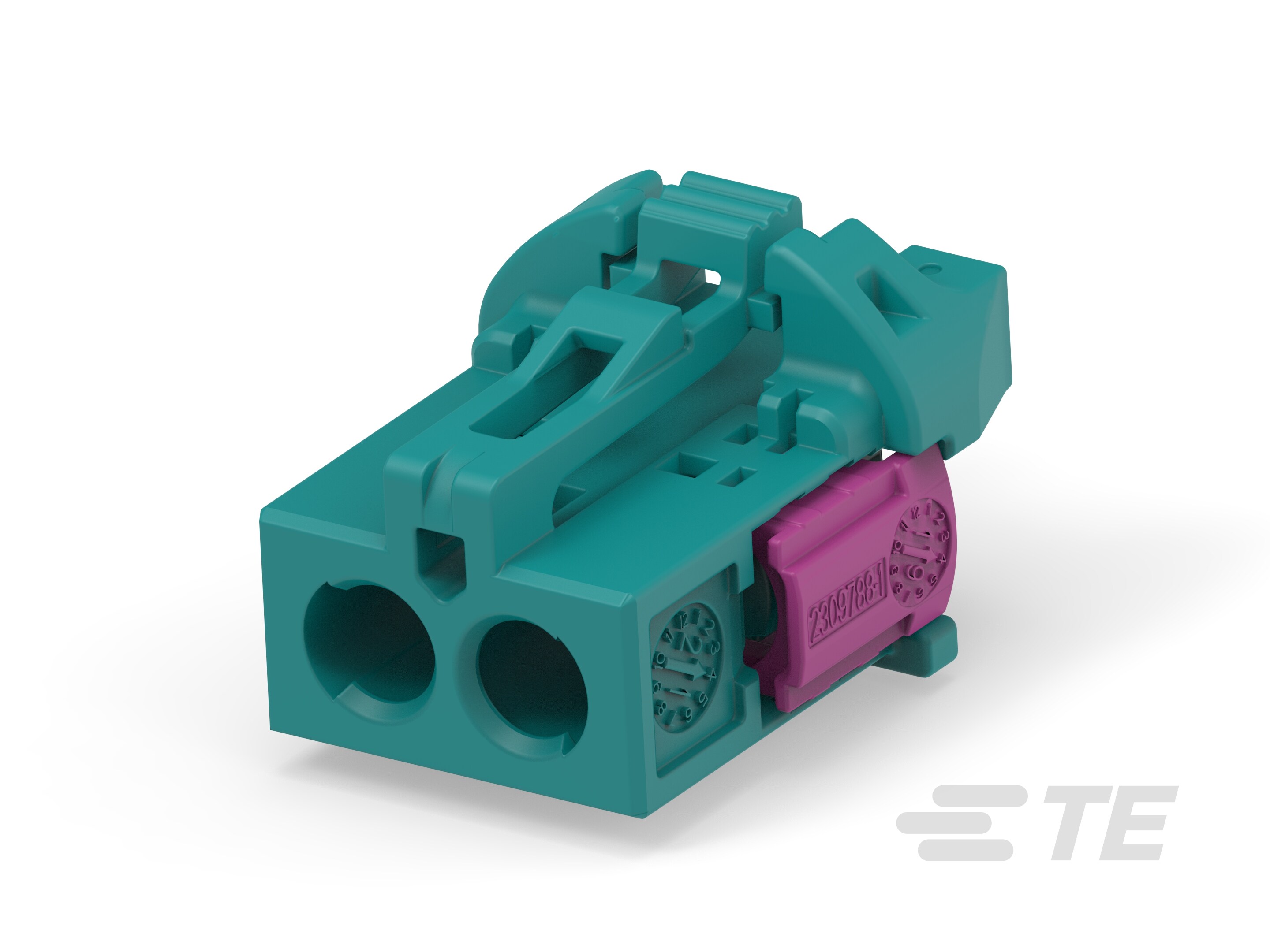

| 产品图 |
|
| 产品型号 | 2357600-9 |
| 连接器和端子端接到 | 电线和电缆 |
| 主要锁定特性 | 端子上 |
| 连接器系统 | 线到板 | 缆到板 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 2 |
| 出线角度 | 90° |
| 连接器和键控代码 | Z |
| 接合插针直径 | .4mm[.015in] |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 水蓝色 |
| 中心线（间距） | 4mm[.157in] |
| 工作温度（最大值） | 105°C[221°F] |
| 电缆类型 | RTK 031 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2357600-9现货 |
| 原厂手册 | 2357600-9数据手册.PDF |
二、2357600-9配套型号
| 配套型号 | 产品图 |
|---|---|

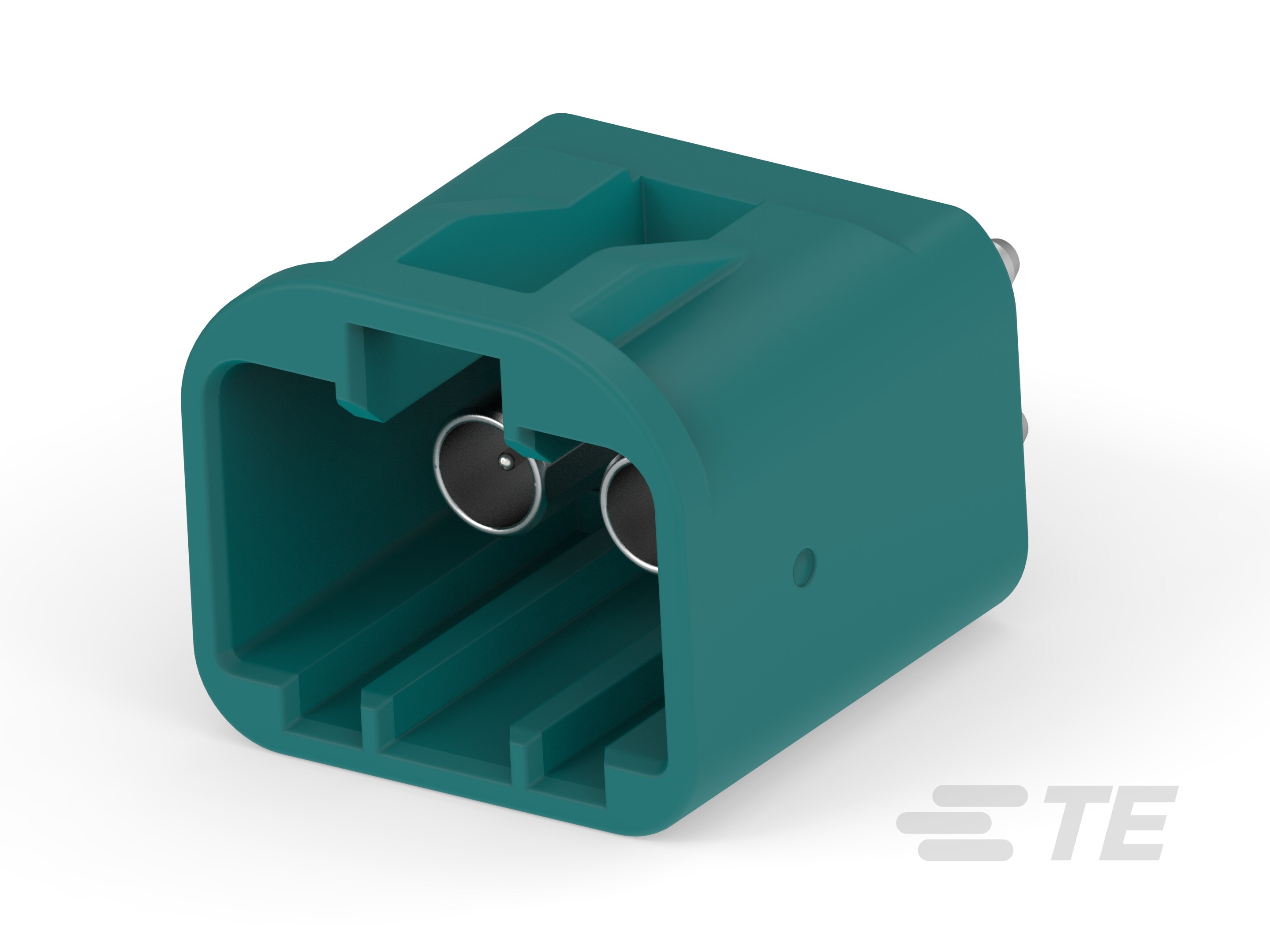

| 1-2357501-9 |
|

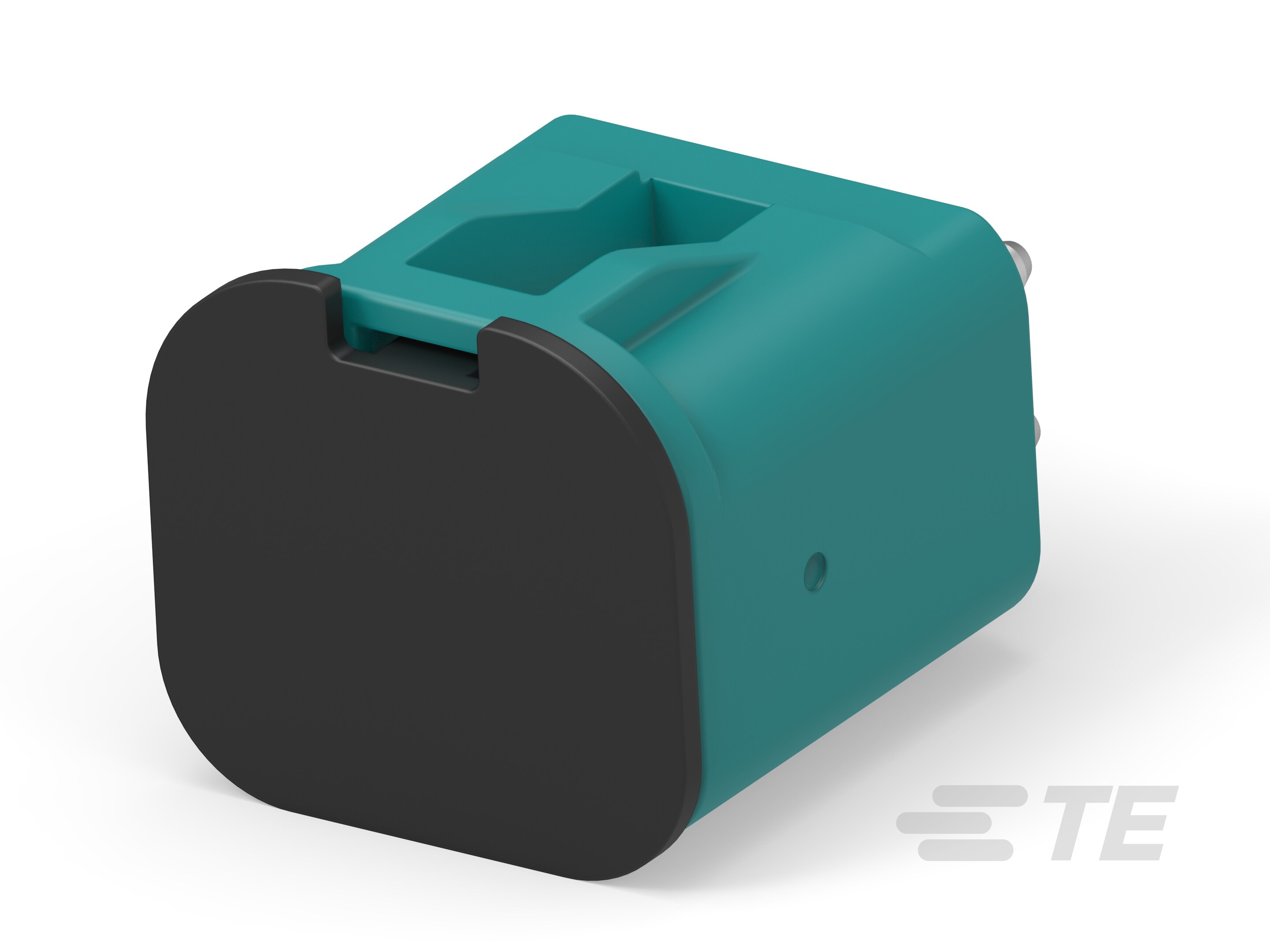

| 2357501-9 |
|
| 更多配套型号查询 | 2357600-9配套型号大全 |
三、2357600-9适用领域
1. 工业控制系统
耐温范围-40℃至105℃适配严苛工况，压接端接方式确保高振动环境下的信号稳定性，适用于PLC模块、传感器线缆等设备的信号传输链路，90°出线角优化控制柜内布线空间。
2. 汽车电子单元
键控代码Z设计防止车载ECU接口误插，1位单行布局（4mm间距）兼容紧凑型车载模块空间，105℃耐温特性满足发动机舱周边控制单元的连接需求。
3. 户外电气设备
-40℃低温耐受性适应寒冷环境，水蓝色壳体在复杂工况中提升辨识度，自由悬挂安装方式便于太阳能控制器、小型风电设备等户外装置的线缆管理。
4. 数据通信设备
4mm间距设计平衡连接密度与信号完整性，压接端接保障路由器、交换机的板端电源信号稳定传输，无屏蔽特性适用于低压信号电路。
该连接器通过键控防呆机制、宽温域耐受性及紧凑型布局，在空间受限场景中实现高可靠性连接，水蓝色壳体增强设备模块的快速识别与维护效率。
四、2357600-9常见问题与解决方案
1. 自由悬挂安装稳定性不足
问题：电缆安装（自由悬挂）设计缺乏机械固定点，易因振动或外力导致连接器位移或脱落。
方案：增设应力消除附件（如卡扣式绑带或固定支架），确保电缆受力点均匀分布；或设计支撑结构分散外部应力，降低脱落风险。
2. 密封防护失效风险
问题：尼龙外壳无独立密封设计，若密封面未完全贴合或环境湿度＞80%RH，可能引发污染物渗入。
方案：定期清洁壳体接触面；建议补充硅胶密封圈增强界面防水性，并控制安装环境湿度≤80%RH。
3. 母端子接触异常
问题：0.4mm接合插针的母端子因压接高度偏差超公差（±0.2~0.5mm）或氧化，导致接触电阻增大。
方案：使用精密压接工具确保高度公差合规；专用导电膏清洁氧化层；若端子变形则需更换。
4. 壳体高温变形风险
问题：尼龙外壳在＞105℃工作温度上限或接触腐蚀性液体时，可能发生形变或结构性损伤。
方案：避免强酸/碱环境；持续＞105℃场景应更换金属外壳型号；定期检查壳体完整性并记录状态。
5. 键控对位偏差
问题：键控代码"Z"未与公端完全匹配，或端子排列未对准导致插合失效。
方案：插合前双确认键控代码标识一致性；采用导向销或定位夹具辅助精准对接，防止错位。
