泰科TE 2359318-2连接器中文手册_现货采购_配套型号指南

泰科2359318-2是一款专为同轴电缆设计的单针（1位）公端子护套连接器，采用压接式线缆端接，安装方式为自由悬挂。其核心电气特性包括800V额定电压架构与1A最大载流能力，工作温度覆盖-40°C至125°C极端环境。该连接器采用180°出线角度设计，配合B型键控代码确保插接准确性。壳体为淡黄色，属缆对缆连接系统，具备端子锁定机制但未配备密封或屏蔽功能，亦不支持连接器位置保障。适用于需高可靠性信号传输的场景，符合工业领域对耐温性及稳定性的严苛要求。

一、2359318-2中文手册

分类	详情

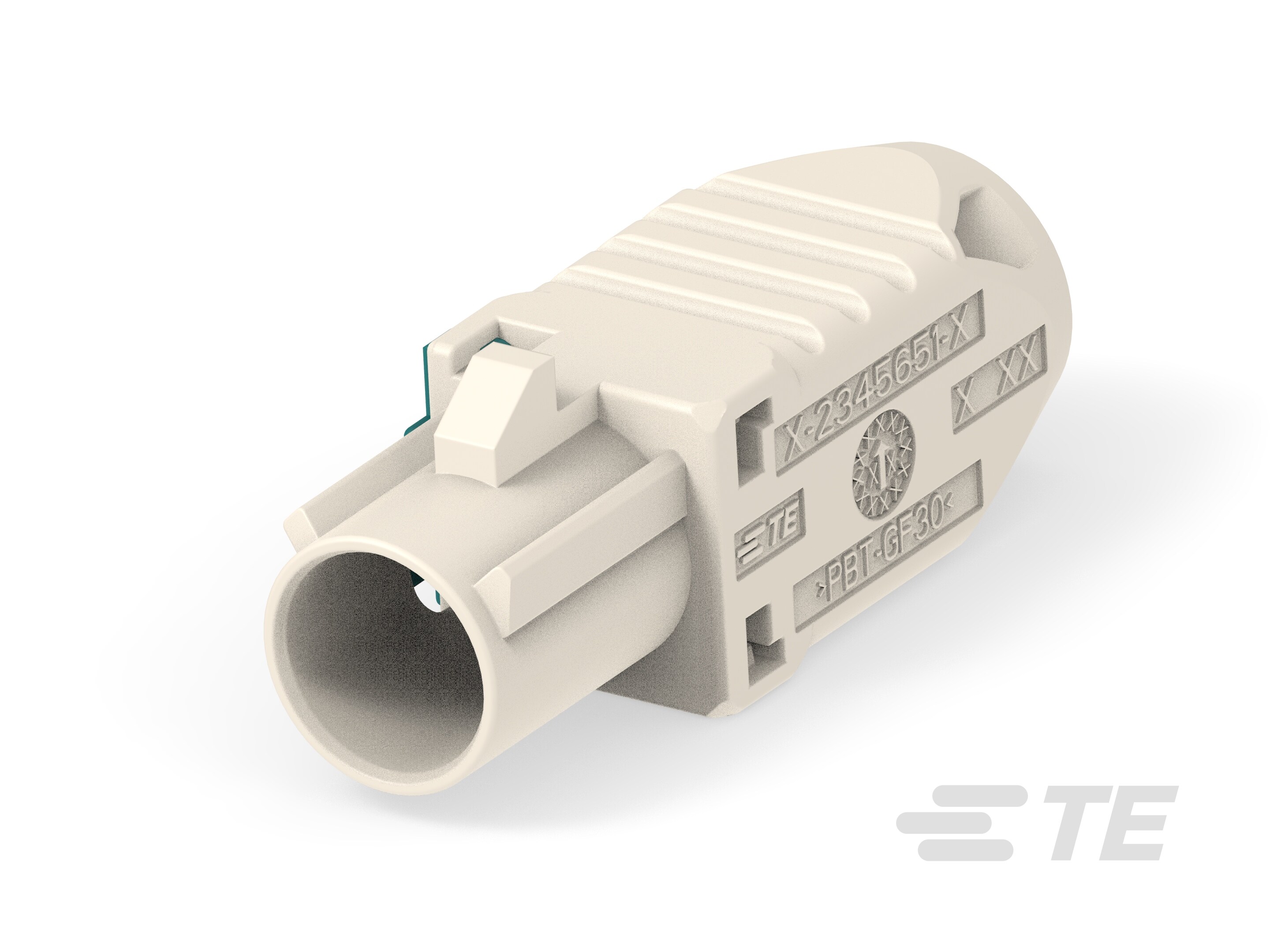

产品图
产品型号	2359318-2
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	1
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	B
接合插针直径	.5mm[.02in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	淡黄色
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2359318-2现货
原厂手册	2359318-2数据手册.PDF

二、2359318-2配套型号

三、2359318-2适用领域

泰科2359318-2连接器以其紧凑结构、宽温适应能力及高电压特性，适用于严苛环境下的精确信号传输场景，具体应用领域包括：

1. 工业自动化与设备控制：180°出线角与电缆安装（自由悬挂）设计适配机床控制柜、传感器模块等狭小空间布线，-40℃至125℃宽温域支持高振动工业环境中的稳定运行，压接端接确保长期电气可靠性。

2. 汽车电子系统：键控代码B设计有效防止车载ECU、线束接口的误插风险，800V电压架构满足电动车辆高压子系统需求，同轴电缆结构保障信号传输完整性，适用于电池管理单元等关键模块。

3. 户外能源设备：淡黄色壳体提升光伏逆变器、风电控制器等设备的快速识别效率，125℃耐高温特性适应密闭机柜内部的热积累环境，单芯同轴传输方案优化局部信号链路布局。

4. 航空航天与国防设备：宽温域（-40℃至125℃）符合设备舱内部极端温度波动要求，同轴结构支持机载通信模块射频信号传输，压接端接工艺确保高冲击工况下的机械稳固性。

5. 精密仪器与通信模块：1.2mm对接宽度（插针直径0.5mm）实现高密度电路板互联，1A电流容量适配路由器、基站内部低频控制信号传输，自由悬挂安装简化设备维护流程。

该连接器通过键控防误插、宽温域兼容性及高压架构设计，在空间受限且电气要求严苛的场景中保障信号稳定性，其淡黄色壳体进一步增强工业设备中的视觉辨识效率。

四、2359318-2常见问题与解决方案

1. 电缆安装稳定性不足

问题：自由悬挂式安装缺乏机械锚定点，受外力拉扯或振动易导致连接器移位或脱落。

方案：增设应力消除结构（如线缆绑带或卡箍），确保外力不直接作用于端子接合点；在布线路径中增加支撑架分散机械应力。

2. 端子电气性能劣化

问题：压接高度偏差超±0.2mm或端子氧化导致接触电阻升高，影响1A电流传输稳定性。

方案：使用精密压接工具控制公差，定期用电子接点清洁剂去除氧化层；线束弯曲处预留缓冲弧度减少端子受力。

3. 键控匹配失效

问题：键控代码B未与公端精准对位，引发插接错位或接触压力不均。

方案：插接前双重校验键槽方位，采用导向销辅助插合；对插后通过拉力测试（建议≥15N）验证锁止强度。

4. 壳体老化或变形

问题：尼龙材质在持续125℃高温下易发生塑性变形，长期暴露于有机溶剂环境可能导致脆化。

方案：高温场景更换金属外壳衍生型号（如适用）；避免接触燃油、酒精等溶剂，每6个月进行外观完整性检测。

5. 同轴电缆弯折损伤

问题：180°出线角度在频繁弯折时易造成内导体疲劳断裂。

方案：固定安装时保持最小弯曲半径≥5倍线径；动态应用场景加装柔性防护波纹管。
