泰科TE 2359318-3连接器中文手册_现货采购_配套型号指南

泰科2359318-3是一款单孔公端子护套连接器，采用电缆安装方式，专为同轴电缆的线对线连接设计。其核心特性包括：支持800V高压架构（适用于弱电流场景，最大1A），通过180°出线角度优化空间布局，并依靠端子自带锁紧机构确保连接可靠性。工作温度范围覆盖-40至125°C，信号蓝色壳体配合键控代码"C"实现防误插功能。该连接器采用压接式线缆端接，不提供密封、屏蔽或位置锁定功能，适用于需小型化精准对接的工业场景。

一、2359318-3中文手册

分类	详情

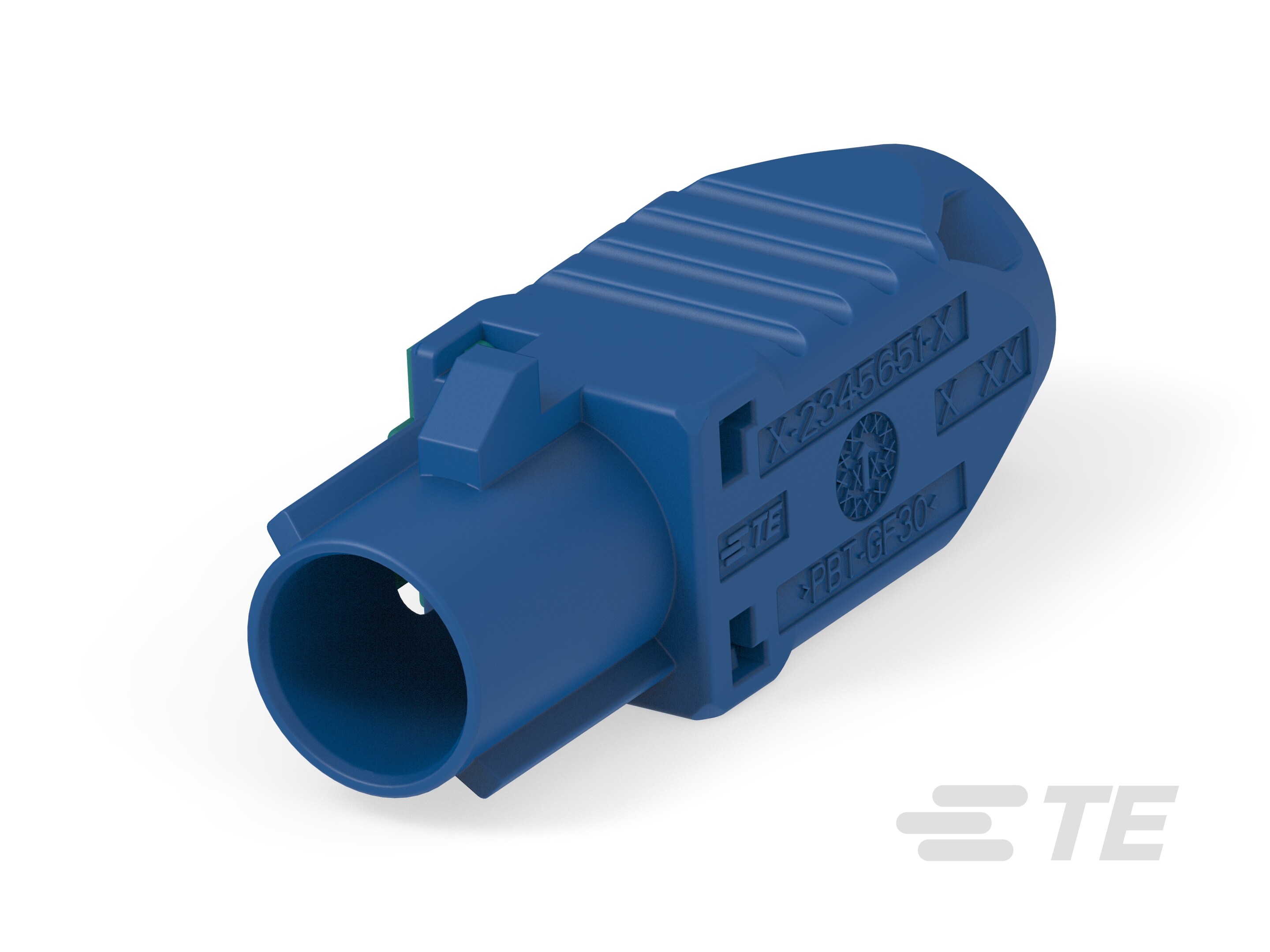

产品图
产品型号	2359318-3
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	1
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	C
接合插针直径	.5mm[.02in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	信号蓝
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2359318-3现货
原厂手册	2359318-3数据手册.PDF

二、2359318-3配套型号

三、2359318-3适用领域

泰科2359318-3连接器以其紧凑结构、高电压耐受性及耐温特性，适用于以下专业领域：

1. 精密仪器信号传输：

采用电缆安装（自由悬挂）设计，适配紧凑空间内的同轴线缆布局。工作温度范围（-40℃至125℃）支持精密仪器内部稳定传输低电流信号（1A），满足实验室设备、测试仪器的可靠连接需求。

2. 高温工业控制系统：

125℃高温耐受性配合800V电压架构，适用于工业控制柜、电机驱动器等高温场景。180°出线角度优化线束走向，压接线缆端接方式保障振动环境下的电气稳定性。

3. 车载同轴通信模块：

键控代码C机制防止端子误插，保障车载射频模块、传感器线路的精准对接。信号蓝色壳体增强线束装配辨识度，支持车辆内部有限空间的快速维护。

4. 小型能源设备内部连接：

同轴电缆适配性满足光伏微型逆变器、电池管理系统等设备的屏蔽信号传输需求。压接端接方式提升高电流波动场景下的连接耐久性，适应能源设备内部的密集布线环境。

5. 通信设备线缆组件：

单点位紧凑结构适配路由器、基站模块的微型线对线连接，1.2mm端子间距（基于接合插针直径推算）平衡空间利用率与高频信号完整性，支持180°弯曲半径的线缆走线规划。

该连接器通过键控防误插、宽温域耐受及同轴信号传输能力，为高密度、高温场景提供微型化连接解决方案，信号蓝色壳体进一步提升工业装配效率。

四、2359318-3常见问题与解决方案

1. 安装稳定性不足

问题：自由悬挂式安装缺乏机械固定点，振动或外力易导致连接器位移。

方案：增设应力消除结构（如电缆绑带或卡槽支架），优化电缆布线路径以分散机械应力。

2. 端子接触可靠性下降

问题：1A载流上限下压接高度偏差（超±0.05mm）或氧化导致接触电阻增大。

方案：使用经校准的压接工具控制公差，定期用精密电子触点清洁剂维护端子，必要时更换镀金端子。

3. 外壳热变形风险

问题：尼龙6/6材质在持续125°C高温环境下可能发生塑性变形。

方案：避免长期暴露于>110°C环境，高温工况需替换为金属壳体型号（如TE 高温系列），每季度进行外观巡检。

4. 键控校准偏差

问题：键控代码C未与配套公端精准对接，引发信号传输中断。

方案：操作前双重复核键控编码，采用导槽式对准工具辅助插合，确保180°出线方向无扭曲应力。

5. 环境防护能力受限

问题：非密封设计在潮湿（>80%RH）或多尘环境中易引发线路故障。

方案：加装热缩套管二次防护，控制部署环境湿度≤75%RH，污染区域建议改用IP67等级密封型号。
