泰科TE 2359318-4连接器中文手册_现货采购_配套型号指南

泰科2359318-4是一款单针、电缆安装式同轴连接器，采用公端子护套结构和180°出线角度设计。其核心参数包括800V额定电压架构、1A最大电流承载能力及-40°C至125°C的宽温工作范围。该连接器通过压接方式实现缆到缆端接，具备D型键控代码以确保准确对接，插针直径为0.5mm。酒红紫色的壳体采用耐高温材料，专为严苛环境设计，但无密封和屏蔽功能。作为泰科电子创新专利技术的衍生产品，该连接器优化了端子接触稳定性与信号完整性，尤其适用于低电流同轴信号传输场景。

一、2359318-4中文手册

分类	详情

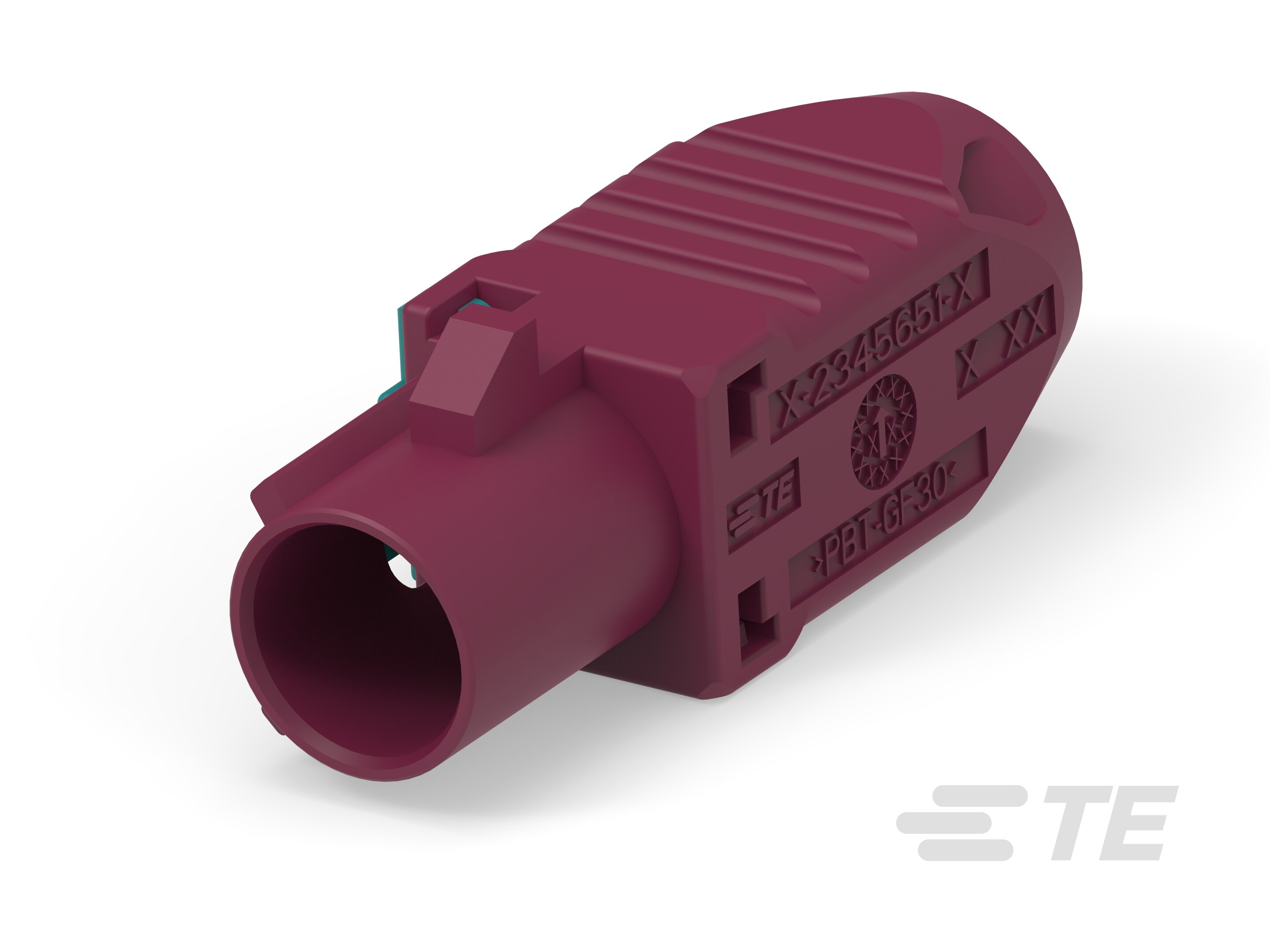

产品图
产品型号	2359318-4
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	1
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	D
接合插针直径	.5mm[.02in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	酒红紫
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2359318-4现货
原厂手册	2359318-4数据手册.PDF

二、2359318-4配套型号

三、2359318-4适用领域

泰科2359318-4连接器依托其高精度缆到缆接口设计、宽广温度适应性及关键安全特性，适用于多场景下的可靠信号传输与控制连接。具体应用领域包括：

1. 工业自动化与设备控制：180°出线角度与自由悬挂安装方式适配密集电缆布局，键控代码D有效防止误插，工作温度范围-40°C至125°C确保工厂机械控制及传感器链路在高振动、温变环境中的稳定性。

2. 汽车电子系统：800V电压架构与压接端接方式满足车载低电流信号传输需求，端子对位机制保障ECU及电控单元连接的准确性，酒红紫外壳提供视觉辨识辅助。

3. 通信与数据传输：同轴电缆类型支持高速射频信号传输，压接端接方法确保低损耗连接，适用于路由器、基站等通信设备内部控制线路，单行单位结构简化布线密度管理。

4. 航空航天及军事装备：极宽温域（-40°C至125°C）兼容极端压力环境，高电压耐受能力适配航天器仪表舱内部连接需求，1A电流额定支持安全关键型控制信号传输。

5. 测试仪器与科研设备：键控防误插设计提升实验设备连接可靠性，压接端接保障低干扰信号传输，适用于工业自动化测试机台及实验室检测装置。

该连接器通过宽温设计、键控代码机制及自由悬挂架构，实现信号传输的长期稳定性和环境适应性，酒红紫外壳进一步增强工业场景的可视化管理。

四、2359318-4常见问题与解决方案

1. 安装稳定性不足

问题：自由悬挂式安装缺乏机械固定点，在振动或外力作用下易移位或松脱。

方案：增加应力消除配件（如扎带或卡扣），优化线缆受力分布；或设计外部支撑结构分散机械应力，确保连接器可靠固定。

2. 防尘防污能力薄弱

问题：非密封设计（产品明确标注“不可密封”），灰尘或液体易侵入接触面，长期影响导电性。

方案：定期清理连接器接口；部署环境湿度监控（建议≤80%RH）；在粉尘环境中增设防尘罩作为补充防护。

3. 端子压接失效

问题：1.2mm母端子因压接高度超差（公差范围±0.2~0.5mm）或氧化导致接触电阻升高，最大1A电流传输受限。

方案：使用精密压接工具控制高度公差；采用非研磨型清洁剂去除氧化层；超过公差范围立即更换端子。

4. 外壳耐候性风险

问题：尼龙6/6材质在持续125°C高温下可能变形，且无抗腐蚀设计（无屏蔽层），暴露于化学品环境易老化。

方案：严格限制工作温度不超过125°C；规避强酸/碱环境；定期检查外壳形变及裂纹，必要时替换金属壳体型号。

5. 键控对位偏差

问题：键控代码"D"未与匹配端精准对接，引发接触点偏移或插拔阻力异常。

方案：插合前双重校验键控代码"D"及端子序列；使用导向工具辅助轴向对准，避免侧向应力损伤接口。
