泰科TE 2359320-1连接器中文手册_现货采购_配套型号指南

泰科2359320-1是一款单行单位缆到缆连接器，设计为公端子护套，采用聚酯PBT材质，确保耐磨性和耐热性。工作电压800VAC，最大额定电流1A，适用于信号传输应用。其端接方式为压接，出线角度180度，安装类型为自由悬挂电缆连接。具备宽温工作范围（-40°C至125°C），提供高可靠性和稳定性，适合工业环境信号连接需求。整体结构紧凑，尺寸27.25mm×10.3mm×11.2mm，壳体乌黑色，无屏蔽功能。

一、2359320-1中文手册

分类	详情

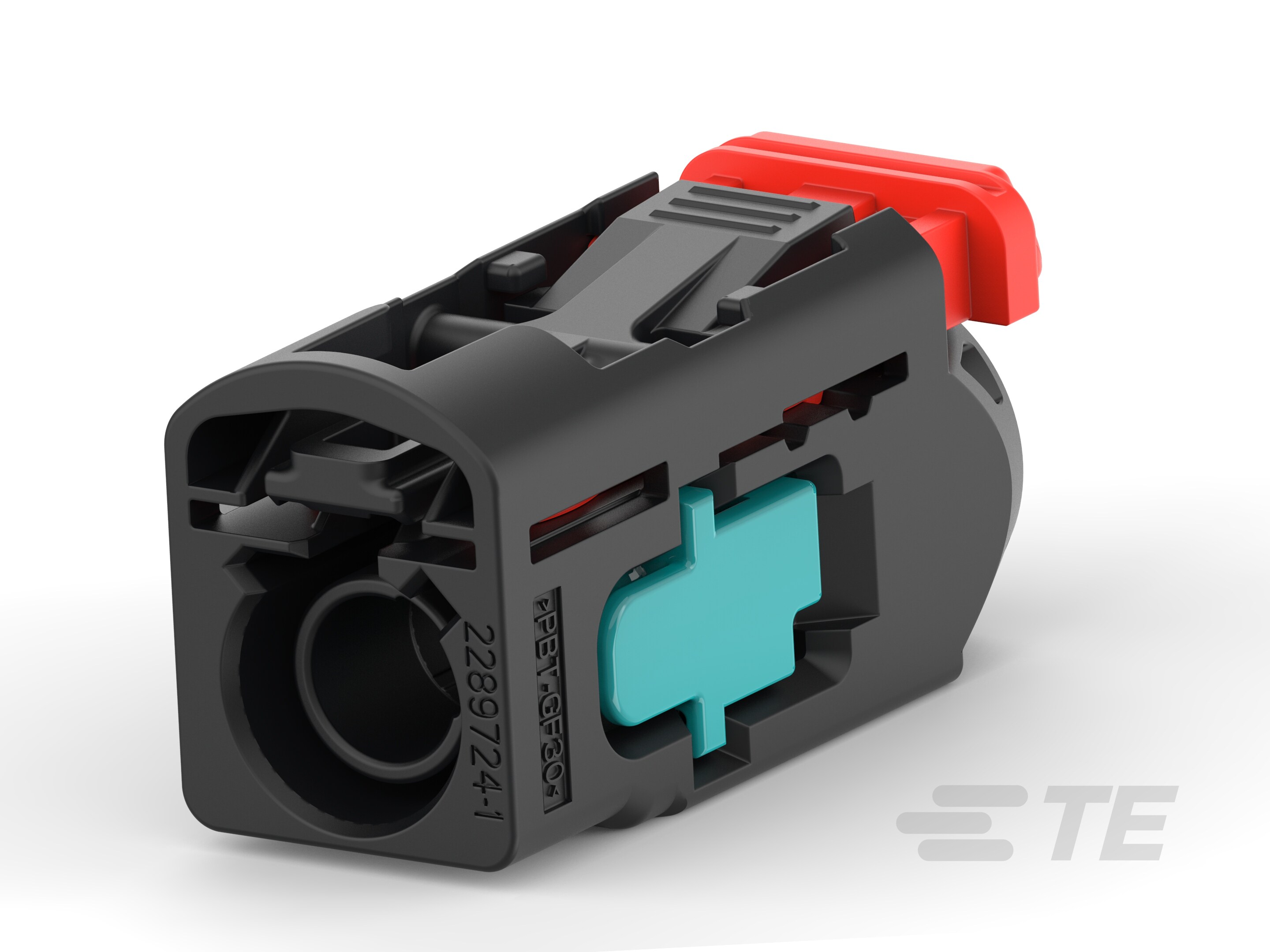

产品图
产品型号	2359320-1
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	1
标称电压架构(V)	800
工作电压(VAC)	800
主体材料	聚酯 PBT
出线角度	180°
连接器和键控代码	A
接合插针直径	.5mm[.02in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
接合固定	带有
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	乌黑色
连接器高度	11.2mm[.44in]
产品长度	27.25mm[1.072in]
产品宽度	10.3mm[.405in]
工作温度（最大值）	125°C[257°F]
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
封装数量	2000
封装方法	Bag
能够保证连接器位置	否
采购入口	2359320-1现货
原厂手册	2359320-1数据手册.PDF

二、2359320-1配套型号

配套型号	产品图

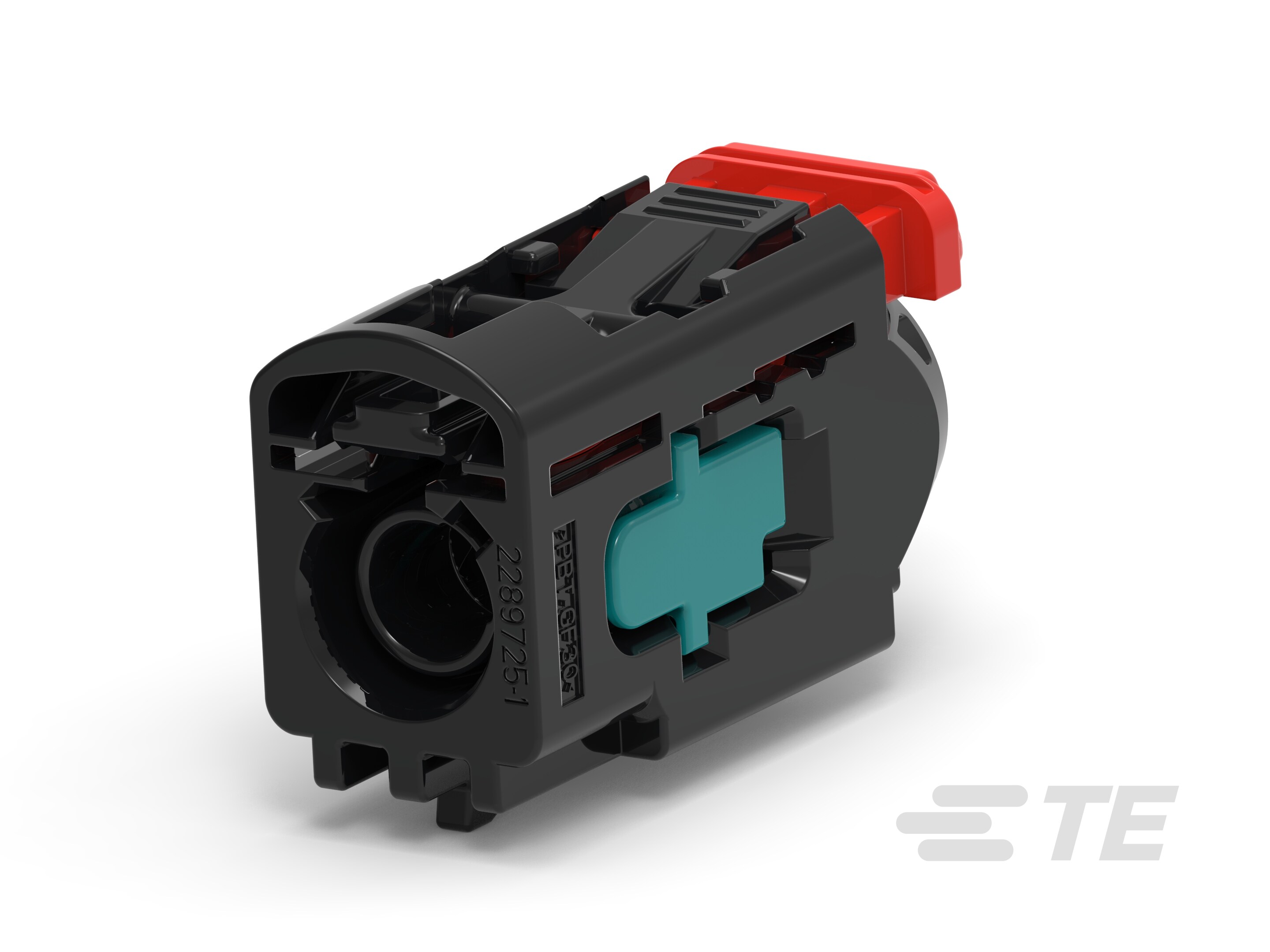

2289729-1

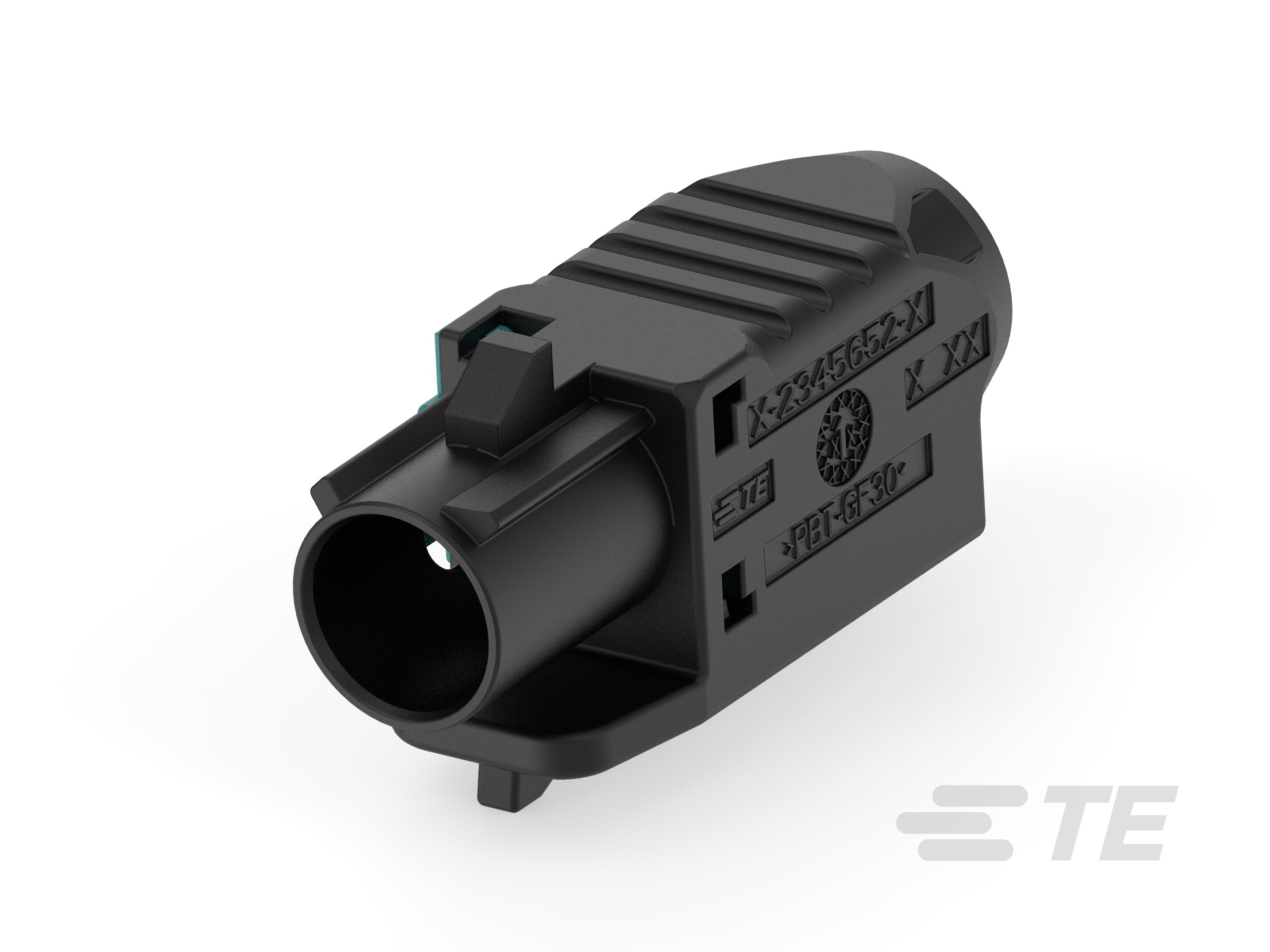

2289730-1
更多配套型号查询	2359320-1配套型号大全

三、2359320-1适用领域

泰科2359320-1连接器凭借其高电压兼容性、宽工作温度范围及信号完整性保障，适用于各类精密信号传输场景。该产品采用聚酯PBT材料壳体（耐温-40°C至125°C）、180°出线角度设计，并提供键控代码A机制预防误插，结合自由悬挂安装方式，确保在严苛环境中实现可靠连接。基于产品特性，其核心适用领域包括：

1. 工业自动化与机械控制：缆到缆连接系统配合压接线缆端接方法，适应高振动工厂环境；工作温度范围-40°C至125°C兼容机床内部高温区域，支持传感器信号稳定传输，满足设备控制链路的紧凑布线需求。

2. 汽车电子系统：键控代码A确保端子精准对准（接合插针直径0.5mm），有效防止车载ECU或线束接口的误插风险；800V高电压架构提升车载信号可靠性，保障行车安全与实时控制。

3. 户外能源设备：宽温度范围（-40°C至125°C）适配太阳能逆变器或风力发电机组的极端气候环境，自由悬挂安装简化电缆布局；乌黑色外壳增强户外可视性，优化维护效率。

4. 医疗仪器与设备：耐高温特性便于设备消毒流程，压接端接简化内部维修；信号应用设计确保设备关键数据传输的完整性，避免操作干扰。

5. 通信与数据传输：线到线连接方式支持路由器或基站内的高速信号传输，单行1位布局（10.3mm宽度）兼顾空间效率与抗干扰能力，保障数据传输稳定性。

该连接器通过键控对准机制、自由悬挂安装及高温耐受性，确保在高压、复杂环境中实现长期稳定运行，乌黑色壳体进一步优化工业场景的可识别性。

四、2359320-1常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂式安装缺乏机械固定点，在振动或外力作用下易位移或松脱。

方案：增设应力消除部件（如卡扣式固定夹、电缆绑带），优化电缆受力分布；或加装辅助支撑结构分散机械应力。

2. 端子接触电阻异常

问题：1A额定电流下的母端子因压接高度偏差（超出±0.2~0.5mm公差）或氧化导致接触失效。

方案：严格按压接工艺公差操作，采用专用接触件清洁工具去除氧化层；若端子形变则需更换新端子。

3. 高温环境外壳变形

问题：聚酯PBT材质外壳在极限工作温度125℃时可能软化变形，长期暴露加速材料老化。

方案：避免持续高温（≥125℃）工况；强腐蚀环境（酸/碱）建议改用金属外壳型号；定期巡检外壳结构完整性。

4. 键控错位引发连接失败

问题：键控代码"A"未与公端精准匹配，或端子排列错位造成插合失效。

方案：插接前双重校验公/母端键控代码一致性；使用导向工具辅助轴向对准，确保端子序列完全吻合。
