泰科TE 2362803-1连接器中文手册_现货采购_配套型号指南

泰科2362803-1是一款工业级缆到缆连接器，专为高速数据传输设计。它采用2行4位结构，180度出线角度便于布线，中心线间距4毫米。端子压接端接确保连接牢固，额定电流3安培，支持-40°C至105°C宽温工作范围。乌黑色壳体适配DIN轨安装，不可密封但具备低接触电阻和抗腐蚀性。适用于工业自动化等严苛环境，提供高可靠性信号完整性。

一、2362803-1中文手册

分类	详情

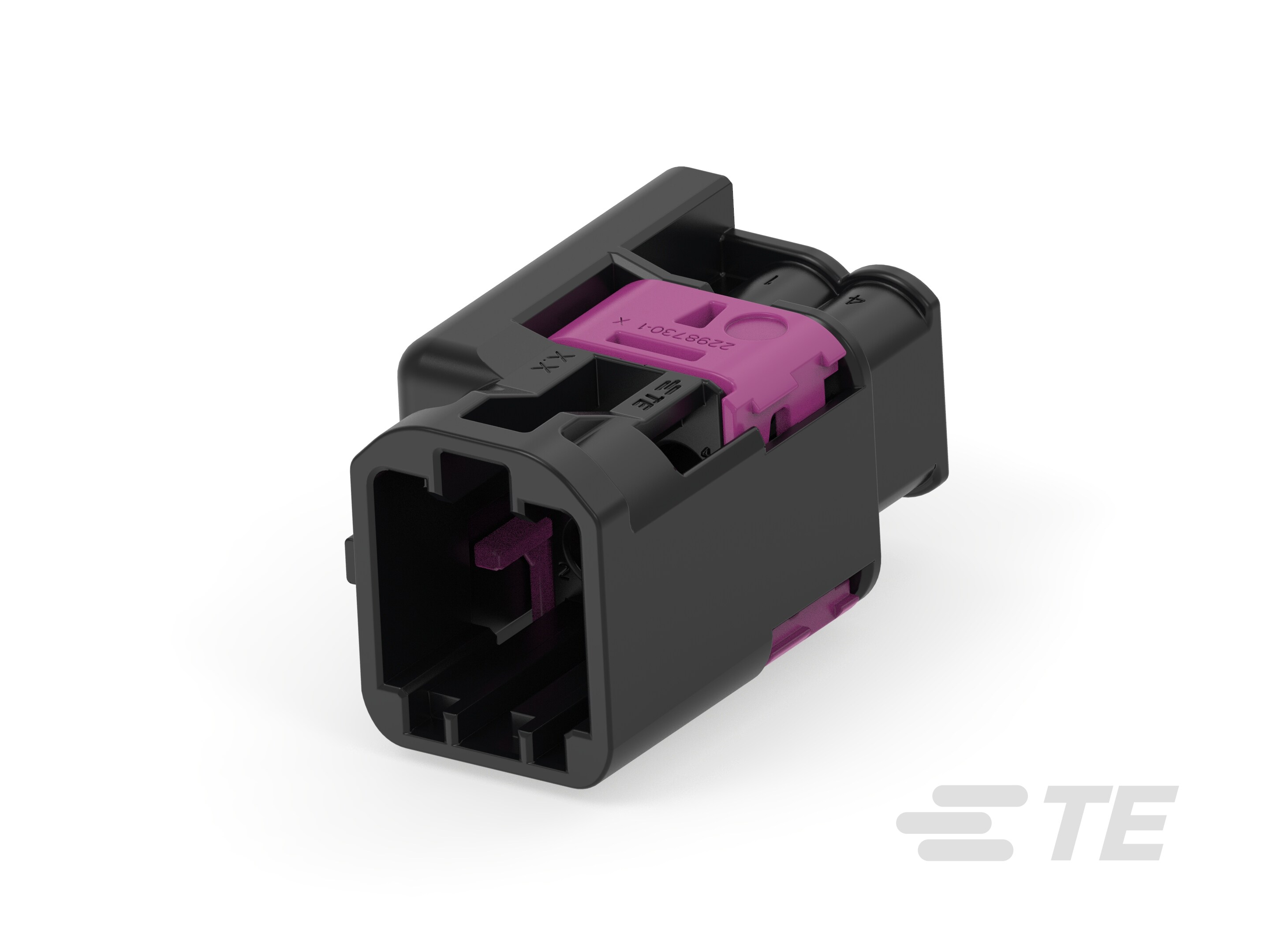

产品图
产品型号	2362803-1
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
连接器系统	缆到缆
可密封	否
连接器和壳体类型	母端子护套
行数	2
位数	4
出线角度	180°
连接器和键控代码	A
接合插针直径	.4mm[.016in]
端子额定电流（最大值）(A)	3
线缆端接方法	压接
连接器安装类型	DIN 轨道
壳体颜色	乌黑色
中心线（间距）	4mm[.157in]
工作温度（最大值）	105°C[221°F]
电缆类型	同轴
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
电路应用	高速数据
能够保证连接器位置	否
采购入口	2362803-1现货
原厂手册	2362803-1数据手册.PDF

二、2362803-1配套型号

三、2362803-1适用领域

泰科2362803-1连接器凭借其紧凑布局、宽温适应及高频传输特性，广泛应用于以下领域：

1. 工业自动化与设备控制：

双排4位设计（行数2，位数4，间距4mm）结合DIN导轨安装，满足高密度布线需求。宽工作温度范围（-40℃至105℃）适应严苛工况，同轴电缆支持提升传感器信号在复杂电磁环境下的传输稳定性。

2. 汽车电子系统：

键控代码A与180°出线设计有效避免线束干涉，0.4mm直径插针对接确保端子精准定位，3A额定电流保障车载ECU、传感器等低压电路的可靠连接与安全防护。

3. 通信与高频数据传输：

支持高速数据电路应用，同轴电缆适配能力结合4mm间距布局，平衡信号密度与抗干扰需求，适用于路由器、交换机内部板间连接及短距离射频信号传输场景。

4. 紧凑型电子设备集成：

乌黑色壳体优化空间利用率，自由悬挂安装方式适配控制柜、仪器仪表内部线缆管理，180°出线角度简化狭小空间布线复杂度。

该连接器通过双排高密度端子、宽温域耐受及高速信号支持，为工业控制、车载电子及通信设备提供抗干扰、耐候性强的小型化连接方案。

四、2362803-1常见问题与解决方案

1. 安装松动或脱落

问题：DIN轨道安装固定不足，在振动或外力冲击下易导致连接器位移或滑出。

方案：安装时确认轨道锁紧机构完整，添加应力消除附件如卡扣或绑带固定线缆；或采用额外支撑架分散受力点，提高结构稳定性。

2. 密封性不足

问题：不可密封设计在潮湿或多尘环境中易渗入污染物，影响高速数据传输信号完整性。

方案：定期清洁连接器接口，使用硅胶密封圈增强防水处理；控制环境湿度在80%RH以下以降低故障风险。

3. 端子接触不良

问题：母端子压接不当或氧化导致接触电阻升高，影响3A电流稳定性和高速数据性能。

方案：按±0.2~0.5mm压接公差操作；使用专用清洁工具去除端子氧化层；如检测异常，及时更换新端子确保可靠连接。

4. 外壳变形或腐蚀

问题：尼龙6/6外壳在高温（接近105°C上限）或酸/碱环境中易软化变形或腐蚀破裂。

方案：避免暴露于强腐蚀性物质；高温场景更换耐热金属外壳型号；定期检查外壳完整性并清洁表面残留物。

5. 键控错位或对准偏差

问题：键控代码A未精确匹配公端连接器，致180°出线角度偏移而连接不稳。

方案：安装前核对两端键控代码及端子排列顺序；使用专用对准工具辅助定位，确保180°角度精确对接。
