泰科TE 2362803-3连接器中文手册_现货采购_配套型号指南

泰科2362803-3是一款公端子护套式连接器，专为电缆到电缆应用设计，适用于信号电路。其具有2行4位结构，180度出线角度和C键控代码，采用压接端接方法，中心间距4mm。壳体为淡蓝色，非密封且无屏蔽，支持RTK 031电缆安装，工作温度范围为-40°C至105°C。该连接器在端子上实现锁定，提供稳定连接，但无法保证位置。TE Connectivity系列产品以优异信号完整性、机械耐用性和广泛适用性著称，常用于汽车、通讯等行业。

一、2362803-3中文手册

分类	详情

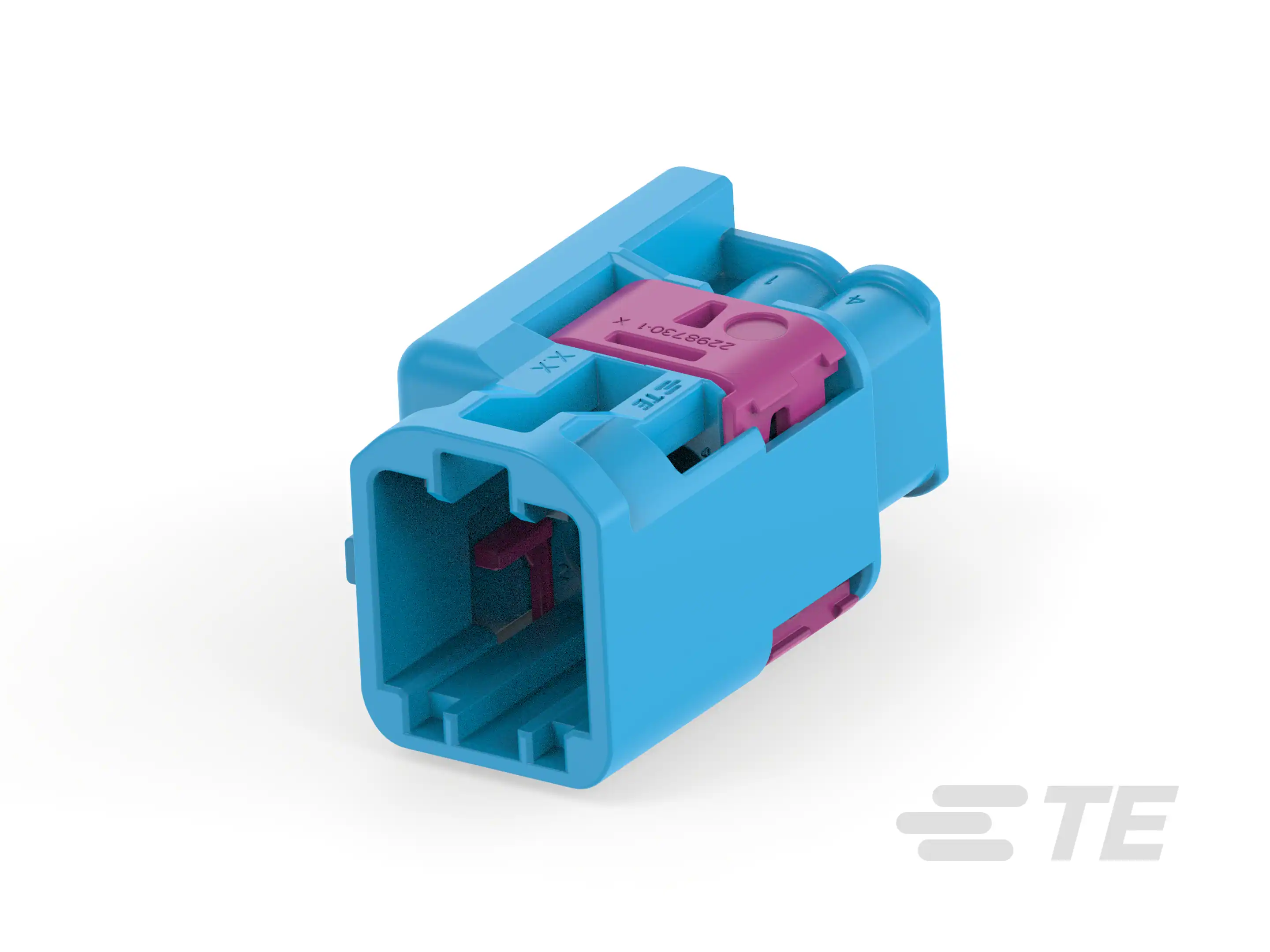

产品图
产品型号	2362803-3
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	2
位数	4
出线角度	180°
连接器和键控代码	C
接合插针直径	.4mm[.015in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	淡蓝色
中心线（间距）	4mm[.157in]
工作温度（最大值）	105°C[221°F]
电缆类型	RTK 031
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
电路应用	Signal
能够保证连接器位置	否
采购入口	2362803-3现货
原厂手册	2362803-3数据手册.PDF

二、2362803-3配套型号

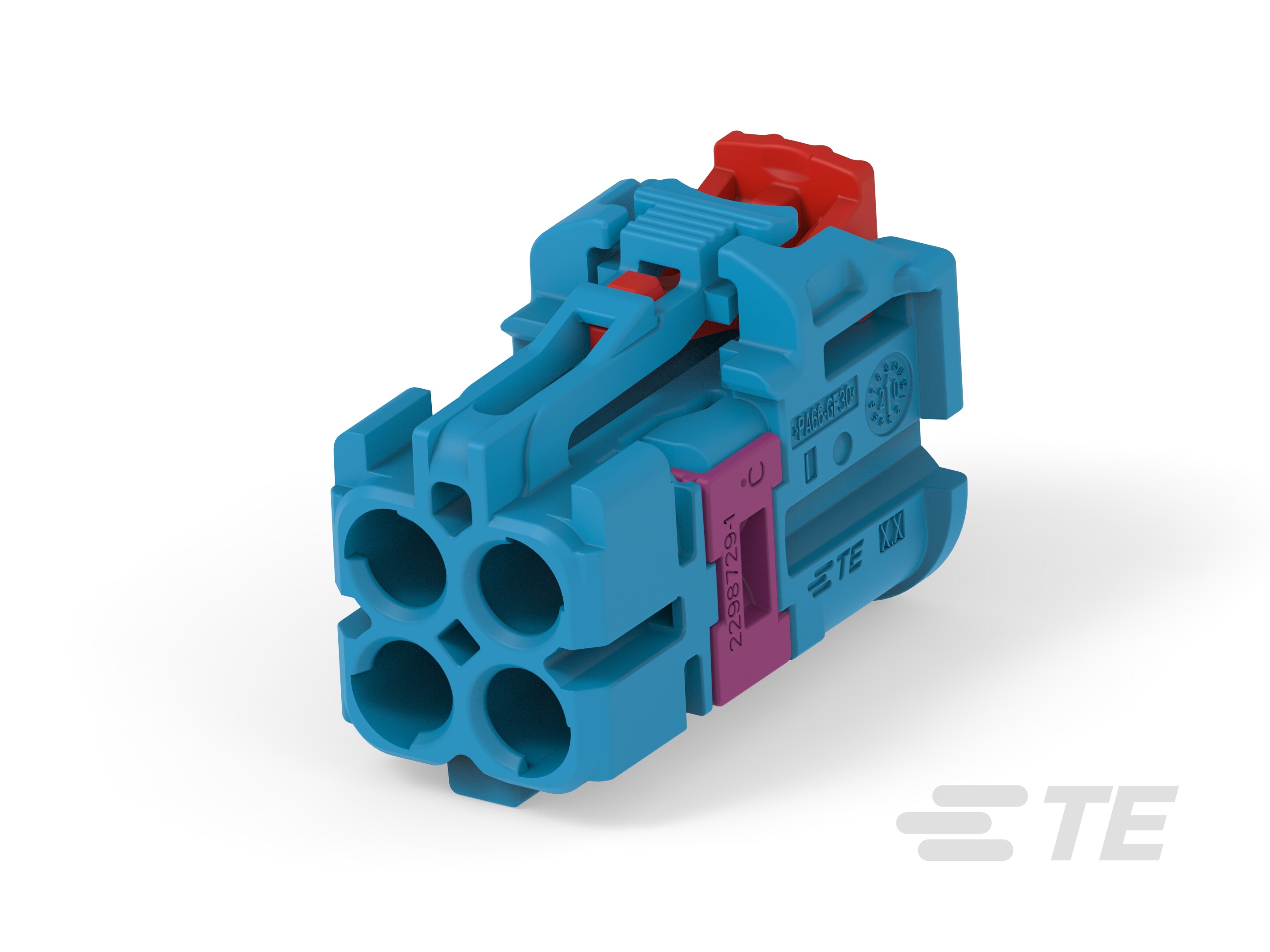

配套型号	产品图
2-2298721-3
2298721-3	暂无
更多配套型号查询	2362803-3配套型号大全

三、2362803-3适用领域

泰科2362803-3连接器凭借其稳健结构、信号传输可靠性及环境适应性，在以下专业领域具有广泛应用价值：

1. 工业自动化与设备控制

180°出线角度与自由悬挂安装方式简化线缆布局，2行×4位紧凑布局（4mm间距）支持设备内部多信号传输需求，工作温度范围（-40°C至105°C）确保其在工厂控制柜、传感器网络等严苛环境中稳定运行。

2. 汽车电子与线束系统

键控代码C设计有效防止端子误插，端子压接端接与电缆安装方式保障车载ECU、线束接口等高频振动场景下的信号完整性，满足汽车级电气连接的安全标准。

3. 能源设备与户外基础设施

宽温耐受性与淡蓝色外壳便于户外设备快速识别，电缆安装结构适配太阳能控制器、风电监测单元等紧凑空间内的布线需求，保障信号传输免受温差与机械应力影响。

4. 医疗监测仪器

-40°C至105°C工作范围满足医疗设备消毒温度要求，无铅化端子端接工艺符合医疗电子安全规范，适用于患者监护仪、便携式诊断设备等内部信号传输场景。

5. 通信与数据中心设备

4mm中心间距平衡连接密度与抗干扰能力，信号级电路设计确保路由器、交换机等设备的低速控制信号稳定传输，自由悬挂结构优化机柜内部线缆管理效率。

该连接器通过键控防呆机制、宽温域稳定性及紧凑型布局，为复杂环境中的信号传输提供高可靠性解决方案，淡蓝色壳体亦显著提升工业场景的可辨识度与维护便利性。

四、2362803-3常见问题与解决方案

1. 安装松动或脱落

问题：由于采用电缆安装（自由悬挂）方式，缺乏固定点，连接器在振动或外力作用下易发生位移或脱离。

方案：添加应力消除附件（如卡扣或绑带），确保电缆受力均匀分布；或在应用环境中增加支撑结构，以分散应力并提升稳定性。

2. 密封性不足

问题：该型号不具备可密封设计，在潮湿环境或污染物接触条件下，可能发生渗入，影响信号传输。

方案：定期清洁连接面，必要时添加硅胶密封圈增强防护；控制环境湿度（建议≤80%RH），避免暴露于湿润或多尘环境。

3. 端子接触不良

问题：压接端子（接合插针直径0.4mm）在压接不当或长期使用后易发生氧化，导致接触电阻异常或信号中断。

方案：严格遵循压接高度公差（±0.2~0.5mm）操作，使用专用工具清洁端子氧化层；若问题持续，需及时更换端子。

4. 外壳变形或腐蚀

问题：壳体材质（淡蓝色尼龙）在高温（>105°C工作限值）或腐蚀性环境（如接触强酸/碱液体）下，易发生变形或劣化。

方案：避免应用于高温或腐蚀性场景；高温环境下建议替换为金属外壳兼容型号；定期检查壳体完整性，确保结构无损。

5. 键控错位或对准偏差

问题：键控代码C若未与公端精确匹配（如端子排列或角度偏差），导致连接不稳定或连接器损坏。

方案：安装前核对键控代码和端子顺序（2行4位结构），使用专用对准工具定位；确保出线角度（180°）与系统设计一致。
