泰科TE 2390608-3连接器中文手册_现货采购_配套型号指南
泰科2390608-3是一款电缆安装的自由悬挂式连接器，专用于信号电路的电线电缆端接。其壳体采用蓝色公端子护套设计，提供1行2位排列，标称电压60V，出线角度180°并配备键控代码C以精准对接。物理尺寸为公端宽度0.5mm、厚度0.4mm，通过压接方式端接线缆，确保连接牢固。虽无密封或屏蔽功能，但其工作温度范围覆盖-40°C至105°C，适应严苛环境。此连接器体现了泰科产品的高可靠性与信号完整性优势，能有效减少干扰，适用于工业电子系统中的稳定信号传输需求。
一、2390608-3中文手册
| 分类 | 详情 |
|---|---|

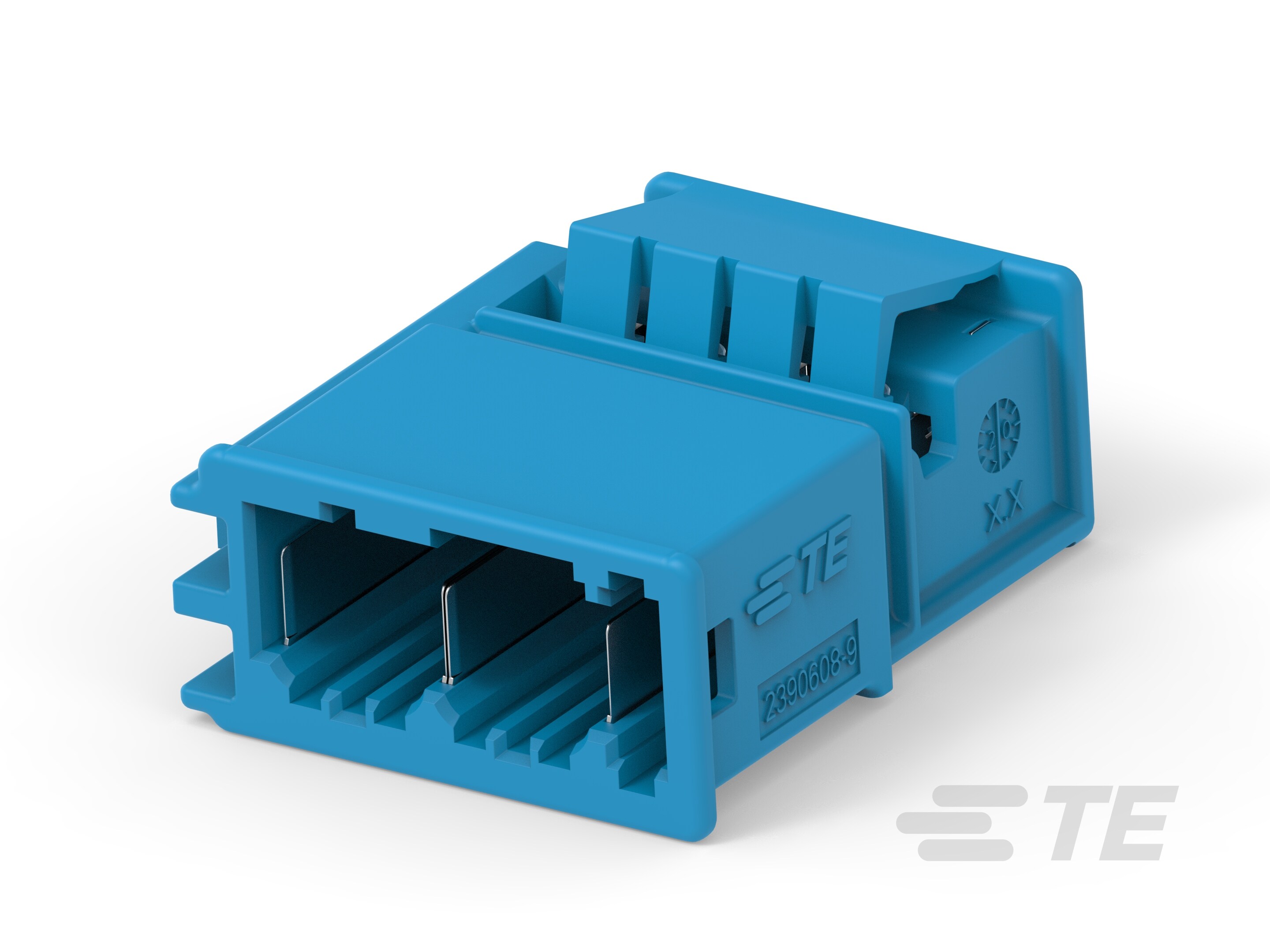

| 产品图 |  |
| 产品型号 | 2390608-3 |
| 连接器和端子端接到 | 电线和电缆 |
| 主要锁定特性 | 端子上 |
| 可密封 | 否 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 1 |
| 位数 | 2 |
| 标称电压架构(V) | 60 |
| 出线角度 | 180° |
| 连接器和键控代码 | C |
| 对接公端宽度 | .5mm[.02in] |
| 对接公端厚度 | .4mm[.015in] |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 蓝色 |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2390608-3现货 |
| 原厂手册 | 2390608-3数据手册.PDF |
二、2390608-3配套型号
| 配套型号 | 产品图 |
|---|---|
| 2307961-3 | 暂无 |

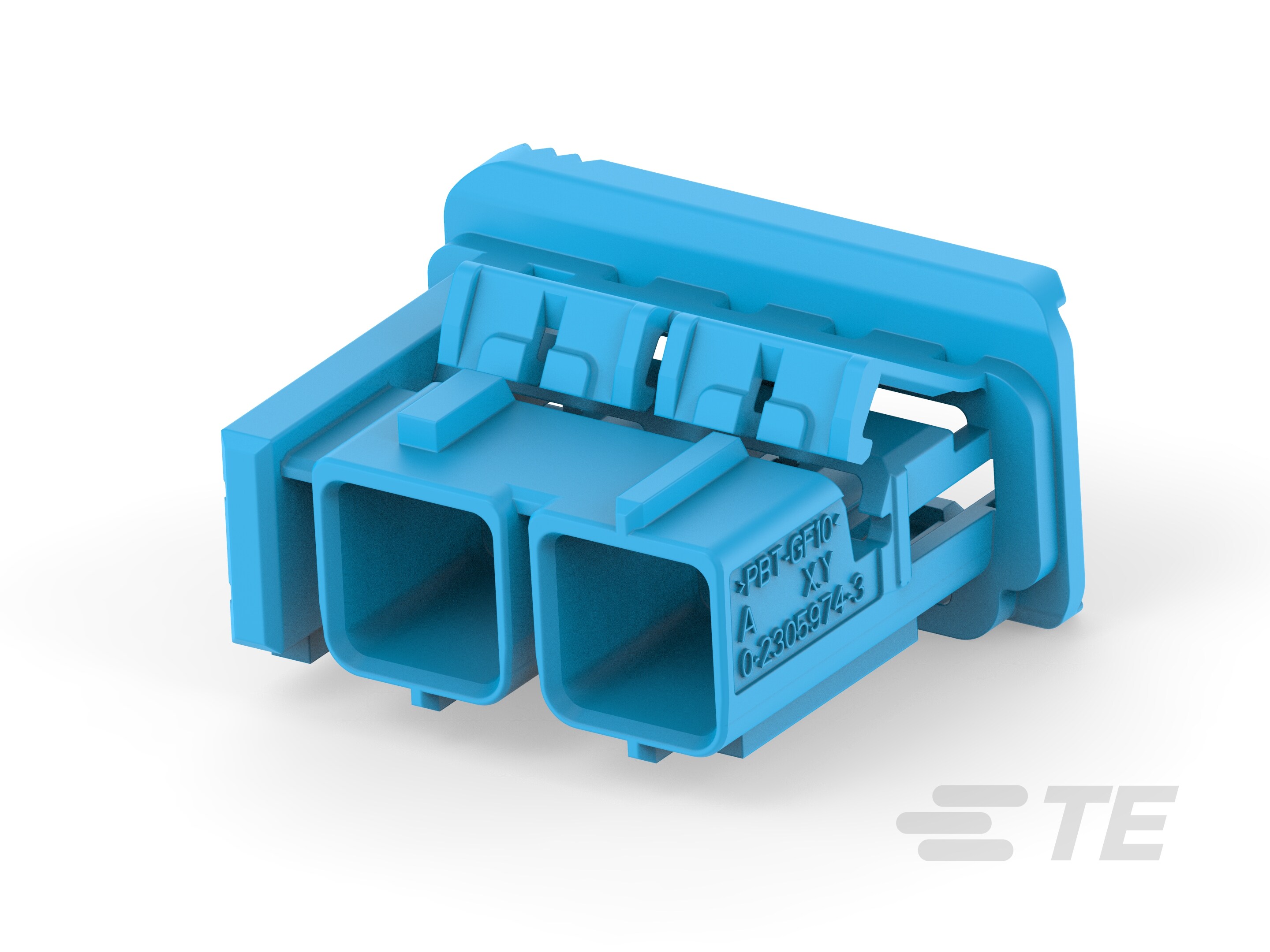

| 2305974-3 |  |
| 更多配套型号查询 | 2390608-3配套型号大全 |
三、2390608-3适用领域
泰科2390608-3连接器凭借其小型化设计、宽温适应性及信号传输特性，适用于多种领域。该连接器通过精确的键控代码、自由悬挂安装结构及稳定的电气性能，确保在多样化环境中实现可靠连接。具体适用领域包括：
1. 工业自动化与机械控制：1行2位布局(0.5mm对接宽度)简化传感器和信号线路的集成，宽工作温度范围(-40℃至105℃)适应工厂高振动、温变环境，键控代码C机制有效防止端子误插，提升设备控制链路的稳定性。
2. 汽车电子系统：公端子护套结构配合180°出线角度，适配车载线束接口，如ECU模块和仪表盘信号传输。键控代码C及紧凑尺寸(宽度0.5mm)确保连接精准性，支持行车数据的高效交互。
3. 消费电子产品：压接式端子端接与简单布局(2位信号应用)适用于小型设备如路由器或家用电器内部，自由悬挂安装方式方便电缆管理，蓝色壳体增强识别性以满足紧凑电路设计需求。
4. 通信与数据传输：信号专用应用结合非屏蔽设计，优化于低干扰环境下的数据链路，如基带板载连接。0.4mm薄型公端厚度平衡空间占用与抗干扰能力，支持灵活的路由和信号交换。
5. 通用电子设备：电缆安装模式适配实验室仪器或测试设备布线，宽温范围覆盖-40℃至105℃，确保在非密封条件下的长期信号完整性，适用于研发与生产环境。
该连接器通过键控机制、压接可靠性及低剖面尺寸，实现在动态负载场景下的高效信号传输，蓝色外壳提供工业应用中的视觉区分优势。
四、2390608-3常见问题与解决方案
安装松动或脱落
问题：电缆安装（自由悬挂）结构缺乏机械固定点，在振动或外力牵引下易发生位移。
方案：增加外部应力消除组件（如线缆夹或绑带），优化布线路径分散拉力，确保接口处不承受轴向应力。
密封防护失效
问题：非密封设计（资料明确标注"可密封:否"）在潮湿环境（>80%RH）易导致污染物侵入。
方案：严格控制部署环境湿度，必要时增加防护套筒；定期清理接口积尘，避免液体直接接触。
端子接触异常
问题：信号电路（0.4mm厚度公端子）压接高度偏差或氧化易引发阻抗升高。
方案：按公差±0.02mm精密压接；使用接触电阻测试仪监测导通状态，氧化端子采用专业清洁剂处理。
外壳热变形风险
问题：尼龙壳体持续工作于高温环境（逼近105℃上限）可能引发形变。
方案：避开持续>90℃的热源区域；在发动机舱等高温场景改用金属护套型号；每季度目检壳体状态。
键控对接错误
问题：键控代码C需严格匹配公端，人工操作偏差易导致端子错位插接。
方案：使用带防呆标识的对准工具辅助安装；实施双人互检机制确认键槽完全嵌合。
